Естественно, контактные площадки фрагментов должны совпадать с шагом устанавливаемого компонента. Эти фрагменты можно вырезать, например, с неисправных компьютерных плат или подобрать из наборов, продающихся в специализированных магазинах по электронике.

В следующих главах говорится о внутренней программной модели процессора, а также о средствах и способах программирования сигнального процессора. А приведенная и описанная здесь схема поможет на практике начать освоение сигнальных процессоров.

В этой главе говорится о внутренней программно-логической модели процессора и его системе прерываний.

Прежде чем начать разрабатывать программы для сигнального процессора, необходимо познакомиться с его программно- логической моделью, системой команд и программными инструментами. Освоение данного материала потребует времени и терпения. Но без хорошего знания этих основ невозможно будет научиться программировать сигнальный процессор.

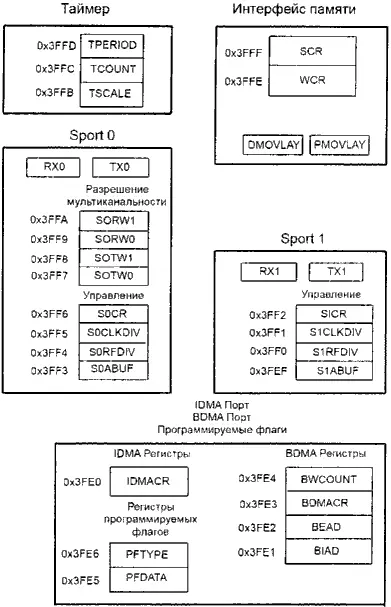

Итак, начнем с программно-логической модели процессора. Такая модель для ADSP-2181 приведена на рис. 4.1.

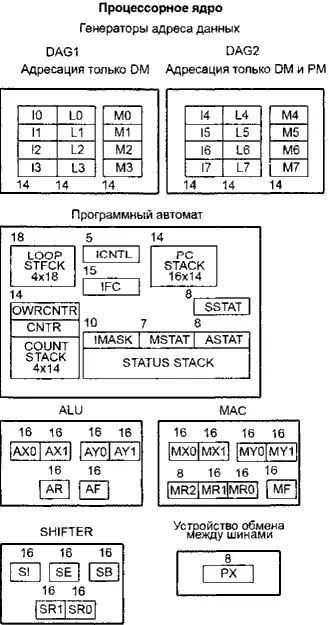

Рис. 4.1. Программно-логическая модель ADSP-2181

На ней представлены все регистры процессора с указанием их размерности и условными обозначениями. Несмотря на многочисленность этих регистров, все они систематически распределены по логическим блокам процессора, что позволяет понять их назначение без особого труда.

Главный блок регистров представлен на рисунке слева, в процессорном ядре. В первую очередь это блоки регистров программных генераторов адреса DAG1 и DAG2. Данные блоки регистров включают в себя индексные регистры I, регистры длины буфера L и регистры-модификаторы M.

Все перечисленные регистры имеют размерность 14 бит. Эти регистры позволяют организовывать в памяти процессора циклические и линейные буферы, с автоматическим инкрементом адреса слов в этих буферах и отслеживанием их длины. В каждом из блоков генераторов адресов присутствует по четыре группы таких регистров. Использование этих и других регистров будет рассмотрено позже на конкретных примерах.

Блок программного автомата содержит регистры, отвечающие за автоматические операции процессора. В их число входят:

• программный счетчик с 16-уровневым 14-разрядным стеком PC STACK, для организации вызова подпрограмм и обработки прерываний;

• счетчик циклов CNTR с 4-уровневым 14-разрядным стеком COUNT STACK, для организации вложенных программных циклов;

• псевдорегистр OWRCNTR, для обновления значения счетчика CNTR;

• цикловой компаратор LOOP STACK с 4-уровневым 18-разрядным стеком, для обеспечения выполнения программных циклов без тактов ожидания.

Назначение остальных регистров управления и состояния блока программного автомата процессора, приводится в табл. 4.1. Обращение к этим регистрам из программы производится по их логическим именам, совпадающим с именами, приведенными на рис. 4.1 и в табл. 4.1.

Таблица 4.1а Регистр состояния арифметико-логического устройства ASTAT

Таблица 4.1б Регистр состояния режима процессора MSTAT

Таблица 4.1в Регистр разрешения прерываний IMASK (0 — запрещено, 1 — разрешено)

Таблица 4.1г Регистр состояния стека SSTAT

Таблица 4.1д Регистр управления прерываниями ICNTL

Таблица 4.1е Регистр установки и сброса прерываний IFC (только запись)

X — произвольное состояние после сброса.
