85-мм зенитное орудие обр. 1939 г. оснащалось вертикальным клиновым затвором полуавтоматического типа. Ствол состоял из трубы, дульного тормоза, кожуха и навинтного казенника. Гидравлический тормоз отката располагался в люльке под стволом. Гидропневматический накатник имел автоматический регулятор наката. Для повышения точности стрельбы по воздушным целям батареи 85-мм пушек комплектовались приборами управления артиллерийским зенитным огнем (ПУАЗО). Для наводки по данным ПУАЗО на орудиях устанавливались принимающие приборы.

Для 85-мм зенитного орудия выпускались различные типы боеприпасов с осколочными гранатами с дистанционным взрывателем, а также бронебойно-трассирующими и подкалиберными бронебойно-трассирующими снарядами. При разрыве зенитной осколочной гранаты поражающими элементами служили до 500 осколков весом около 5 г. Конструкция зенитной пушки позволяла вести эффективный огонь и по наземным целям. На дальности 1000 м 85-мм бронебойно-трассирующий снаряд под углом встречи 60° пробивал броню толщиной 85 мм, на дальности 500 м — 90 мм.

Тактико-технические данные

Обозначение: 85-мм зенитная пушка обр. 1939 г.

Тип: зенитная пушка

Калибр, мм: 85

Вес в боевом положении, кг: 4500

Длина ствола, калибров: 52

Начальная скорость снаряда, м/с: 880 (бронебойный), 800 (осколочный)

Скорострельность, выстр/мин: 15

Макс. дальность стрельбы по горизонтали , м: 15650

Макс. дальность стрельбы по вертикали , м: 10230

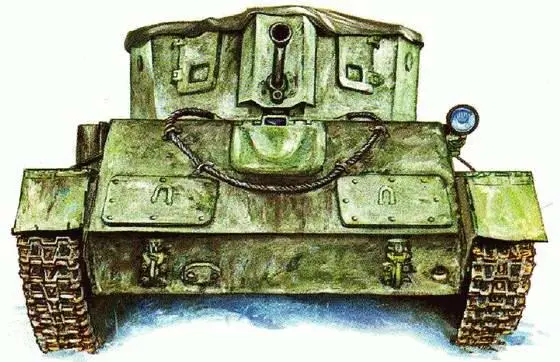

На протяжении всей Великой Отечественной войны войска Красной Армии нередко несли тяжелые потери на марше и в наступлении от авиации противника. Истребители зачастую не успевали обеспечить защиту наземных частей, а буксируемый 37-мм зенитный автомат обладал малой подвижностью и проходимостью и к тому же требовал времени на перевод из походного положения в боевое. Только в конце 1944 года в СССР была разработана первая самоходная зенитная установка. Она представляла собой 37-мм зенитную пушку 61-К образца 1939 года, установленную в открытой сверху башне кругового вращения на шасси легкого танка Т-70М. Скорострельность пушки достигала 60 выстрелов в минуту, а дальность стрельбы по вертикали составляла 6500 м. В боекомплект входили осколочные и бронебойные снаряды весом, соответственно, 0,732 и 0,785 кг. Всего в довольно вместительной башне размещалось 320 выстрелов, из которых 130 — в обоймах по 5 снарядов. Система управления огнем включала прицел со стереоскопическим дальномером. Машина имела танковое переговорное устройство и радиостанцию.

Самоходная зенитная установка, обозначенная ЗСУ-37, выпускалась серийно с 1945 по 1948 год. Хотя в 1945 году заводы выпустили 70 таких машин, в боевых действиях они участия не принимали. ЗСУ-37 оказалась довольно легкой и маневренной машиной. Бронирование лобовой части корпуса составляло 35 мм. Два последовательно установленных карбюраторных автомобильных двигателя ГАЗ-203 мощностью по 70 л.с. обеспечили машине скорость по шоссе 45 км/ч. Ходовая часть, заимствованная у Т-70М, состояла из 6 обрезиненных опорных катков на борт с индивидуальной торсионной подвеской. Ведущее колесо находилось спереди.

ЗСУ-37 — первая советская самоходная зенитная установка, однако в послевоенное время ее скорострельность стала явно недостаточной для борьбы с низколетящими целями, и машину вскоре сняли с вооружения.

Тактико-технические данные

Обозначение: ЗСУ-37

Тип: самоходная зенитная установка

Экипаж, чел.: 4

Боевой вес, т: 9,5

Длина, м: 5,1

Ширина, м: 2,75

Высота, м: 2,3

Вооружение: 37-мм зенитная пушка 61-К

Двигатели : ГАЗ-203, 2 × 70 л.с.

Запас хода, км: 210

В конце 30-х годов для вооружения пехотных подразделений в Советском Союзе был разработан легкий 37-мм миномет оригинальной конструкции. В походном положении он представлял собой обыкновенную лопату, которую можно было использовать по прямому назначению для оборудования позиции пехотинца. Рукояткой лопаты служил ствол миномета длиной 520 мм, а полотно лопаты играло роль опорной плиты и изготавливалось из броневой стали, не пробиваемой пулей винтовочного калибра. Таким образом, в боевой ситуации лопата быстро превращалась в оружие, пригодное для стрельбы 37-мм осколочными минами.

Ствол 37-мм миномета-лопаты состоял из трубы и казенника. В верхней части ствола крепилась в качестве сошки дополнительная опора с пробкой. Шарнирное соединение ствола и опорной плиты было выполнено неразъемным. В походном положении ствол и лопата фиксировались вращающимся кольцом. Мины переносились в патронтаже.

Минометы-лопаты получили боевое крещение во время «зимней войны» с Финляндией, и в боях обнаружилась их низкая эффективность. Стрельба велась на глазок, так как прицельные приспособления отсутствовали, и поэтому точность попадания оставляла желать лучшего. Дальность стрельбы миномета была небольшой, а осколочное действие 37-мм мины слабым — почти все осколки попросту застревали в снегу.

Ввиду резко отрицательного отношения советской пехоты к 37-мм минометам выпуск последних был прекращен, а также снята с вооружения 37-мм мина. Тем не менее минометы этого типа применялись в сражениях Великой Отечественной войны. Например, зимой 1942 года их использовали в боевых действиях парашютисты 4-го воздушно-десантного корпуса во время высадки в районе Вязьмы.

Тактико-технические данные

Обозначение: 37-мм миномет-лопата

Тип: пехотный миномет

Калибр, мм: 37

Начальная скорость мины , м/с: 65-70

Вес в боевом положении, кг: 2,4

Угол ГН, град: 24 (без изменения положения лопаты)

Угол ВН, град: 15-90

Дальность стрельбы , м: 250 (макс), 60 (мин.)

Вес мины, кг: 0,5

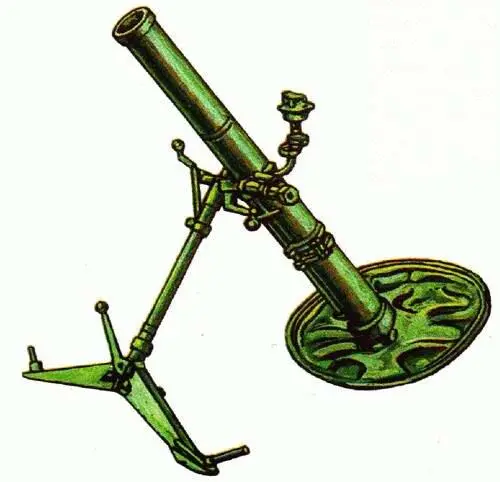

Первый советский 82-мм миномет был разработан в 1934 году и два года спустя был принят на вооружение под обозначением «82-мм батальонный миномет обр. 1936 г.». Он представлял собой гладкую трубу с двуногой, опиравшуюся на массивную плиту. На двуноге располагались амортизатор, подъемный и поворотный механизмы и прицел. Оперенная мина для производства выстрела опускалась в ствол миномета и под воздействием собственного веса накалывалась капсюлем на боек в казенной части. Воспламенявшийся при этом заряд мины выбрасывал ее из ствола. Для увеличения дальности стрельбы между крыльями оперения мины вкладывались дополнительные заряды. Такая конструкция миномета стала базовой для всех последующих батальонных минометов СССР.
