Р. Исмагилов - Артиллерия и минометы XX века

В 1941 году на вооружение пехотных батальонов Красной Армии поступил 82-мм миномет, созданный в КБ под руководством В.Н. Шамарина. Его основным отличием был колесный лафет, позволяющий перевозить систему за автомобилем или перекатывать вручную вслед за наступающей пехотой. Металлические колеса при транспортировке миномета надевались на траверсы, закрепленные на краях стойки двуноги. Кроме того, миномет образца 1941 года отличался встроенным в казенник эксцентриковым устройством, при помощи которого можно было в случае осечки поворотом рукояти поднимать находящуюся в стволе мину над жалом бойка для безопасного разряжания. Стрельба из миномета велась на накол. В боекомплект входили осколочные и дымовые мины с взрывателем ударного действия. Иногда расчеты использовали и немецкие 81-мм мины, которые неплохо подходили к советскому оружию.

82-мм миномет образца 1941 года по сравнению с предшественниками имел более простую конструкцию и технологию изготовления. Благодаря этому удалось быстро наладить его массовое производство. Из 119,4 тыс. минометов, выпущенных только за 6 месяцев 1942 года, значительную часть составляли 82-мм батальонные минометы.

Тактико-технические данные

Обозначение: 82-мм миномет обр. 1941 г.

Тип: батальонный миномет

Калибр, мм: 82

Начальная скорость мины , м/с: 211

Вес в боевом положении, кг: 52

Скорострельность, выстр/мин: 25–30

Дальность стрельбы , м: 3040

Вес мины, кг: 3,1

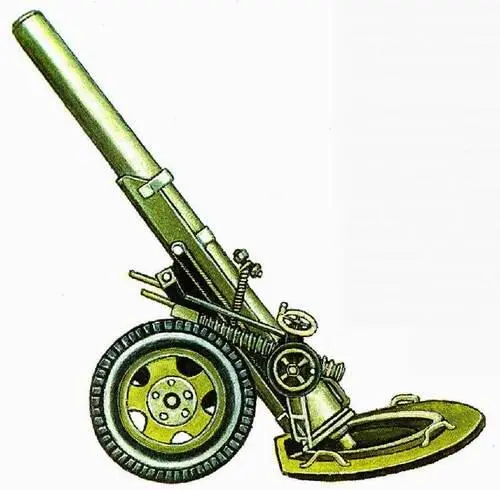

Работы над полковым 120-мм минометом велись в КБ под руководством Б.И. Шавырина начиная с 1931 года. Но только в феврале 1939 года оружие было принято на вооружение Красной Армии под обозначением «120-мм миномет обр. 1938 г.». Перед началом Великой Отечественной войны 120-мм минометами оснащались батарея каждого стрелкового полка, а также отдельные минометные батальоны.

Конструкция полкового миномета была выполнена по схеме мнимого треугольника. Гладкий ствол состоял из трубы и казенника, в котором размещалось стреляющее приспособление. Для производства выстрела необходимо было дернуть спусковой шнур, однако при желании можно было вести огонь и обычным способом на накол, переведя боек в жесткое положение. На двуноге-лафете располагались подъемный, поворотный и горизонтирующий механизмы, а также прицельные устройства. Для смягчения ударов при выстреле у миномета имелся амортизатор. Верхний лист опорной плиты изготавливался методом глубокой штамповки. К нему приваривались снизу ребра жесткости, обеспечивающие опору плиты на мягком грунте. В походном положении 120-мм миномет перевозился на колесном ходу механической тягой, без колесного хода мог транспортироваться в разобранном виде в кузове грузовика. В боекомплект 120-мм миномета входили осколочно-фугасные, зажигательные и дымовые мины. Кроме того, нередко применялись для стрельбы также трофейные немецкие 12-см мины. Зажигательная мина ТР, принятая на вооружение в 1943 году, снаряжалась фосфором и 36 термитными зажигательными элементами, размещенными вокруг небольшого разрывного заряда.

В несколько упрощенном виде миномет получил обозначение «120-мм миномет обр. 1941 г.». С целью сокращения трудоемкости изготовления он не имел колесного хода и был оборудован упрощенным амортизатором. В 1943 году появился усовершенствованный вариант миномета образца 1938 года с новым стреляющим приспособлением, более длинным ходом амортизатора и качающимся прицелом.

Тактико-технические данные

Обозначение: 120-мм миномет обр. 1938 г.

Тип: полковой миномет

Калибр, мм: 120

Вес в боевом положении, кг: 275

Угол ГН, град: 6

Угол ВН, град: +80

Начальная скорость мины , м/с: 272

Дальность стрельбы , м: 5700

Скорострельность, выстр/мин: 15

Вес мины, кг: 15,9

Для частичной замены дивизионных гаубиц в 1940 году ГАУ объявило конкурс на создание более дешевого 160-мм миномета, предназначенного для разрушения укреплений противника на небольшой дальности стрельбы. Год спустя на испытания поступили два опытных образца миномета, разработанных конструкторскими бюро И.Г. Теверовского и Б.И. Шавырина. По результатам испытаний предпочтение было отдано системе Теверовского, после соответствующих доработок принятой на вооружение под обозначением«160-мм миномет обр. 1943 г.».

При разработке миномета большого калибра столкнулись с целым рядом проблем. Дульное заряжание орудия было невозможно, поскольку 49-кг мину необходимо было поднять на высоту около 3 м. Поэтому заряжался миномет с казенной части: поворотом рукояти ствол отклонялся вниз, а затем, под тяжестью мины, сам возвращался в исходное для стрельбы положение. Переносить вручную орудие весом 1170 кг также было нельзя, и Теверовский, при сохранении опорной плиты, оборудовал лафет миномета колесным подрессоренным ходом. На лафете монтировались подъемный и уравновешивающий механизмы и прицельные приспособления. Стрельба велась оперенными осколочно-фугасными минами весом 49 кг, довольно эффективными при разрушении различных полевых укреплений противника, деревянных и кирпичных зданий в черте города.

Во время Второй мировой войны ни одна армия мира не имела столь мощного миномета, как МТ-13. В Советском Союзе минометами этого типа оснащались с 1943 года тяжелые минометные бригады, входившие в состав артиллерийских дивизий прорыва РГК. В каждой бригаде имелось три дивизиона, вооруженных 12 минометами каждый. Все эти минометные подразделения успешно использовались в наступательных операциях Красной Армии до самого конца войны. В послевоенное время 160-мм миномет образца 1943 года был модернизирован и получил название «160-мм миномет М-160».

Тактико-технические данные

Обозначение: 160-мм миномет обр. 1943 г.

Тип: дивизионный миномет

Калибр, мм: 160

Вес в боевом положении, кг: 1170

Угол ГН, град: 12-50

Угол ВН, град: 45-80

Начальная скорость мины , м/с: 245

Скорострельность, выстр/мин: 3

Дальность стрельбы , м: 5100

Вес мины, кг: 49
