14 июля 1941 года немецкое командование получило паническое донесение с фронта: «Русские применили батарею с необычным числом орудий. Войска, обстрелянные русскими, свидетельствуют: огневой налет подобен урагану. Потери в людях значительные». Весь этот переполох произвела всего одна батарея капитана И.А. Флерова, вооруженная семью реактивными установками БМ-13, позднее известными под названием «Катюша».

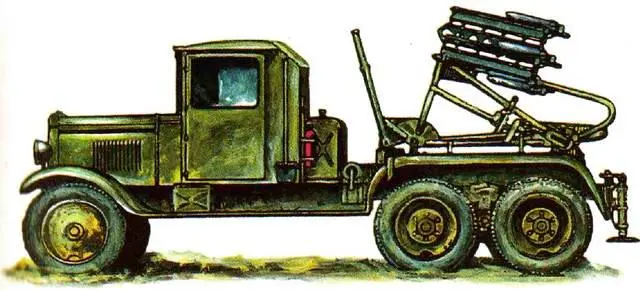

Разработка 82-мм и 132-мм реактивных снарядов началась в СССР в 1930 году. Первые их образцы предназначались для вооружения самолетов, и только в 1938 году ГАУ объявило конкурс на создание реактивной системы залпового огня. Проект первой такой установки появился в Реактивном НИИ в октябре того же года. 24 направляющих на специальной раме монтировались на автомобиле ЗИС-5 перпендикулярно продольной оси машины. Стрельба производилась авиационными снарядами PC-132, заряжаемыми с передней части направляющих. Полигонные испытания выявили много недостатков установки, в частности сильное ее раскачивание при стрельбе, повреждение деталей машины раскаленными газами, неудобная зарядка и опасность управления огнем из кабины. Доработанный вариант установки на шасси ЗИС-6, обозначенный МУ-1 (механизированная установка, 1-й образец), в основном имел те же недостатки. Только новая пусковая установка МУ-2 на шасси ЗИС-6, представленная РНИИ в апреле 1939 года, отвечала требованиям военных. 16 направляющих теперь размещались вдоль оси машины в два яруса. Заряжание производилось с казенной части, а задняя часть автомобиля при ведении огня вывешивалась на двух домкратах. Залп выполнялся в течение 7-10 секунд. К этому времени был создан реактивный осколочно-фугасный снаряд, позднее названный М-13, с увеличенной дальностью стрельбы и более мощной боеголовкой. Заказ на серийное производство пусковых установок и снарядов поступил буквально перед началом войны, 21 июня 1941 года. На вооружение Красной Армии серийная установка, обозначенная БМ-13, была принята в августе 1941 года.

Тактико-технические данные

Обозначение: БМ-13

Тип: РСЗО

Калибр реактивного снаряда , мм: 132

Число направляющих : 16

Угол ГН, град: 20

Угол ВН, град: +7; +45

Время выполнения залпа , с: 7-10

Дальность стрельбы , м: 8470

Вес снаряда, кг: 42,3

Одновременно с работами над реактивным снарядом М-13 советские конструкторы занялись адаптацией для использования в полевой артиллерии также и авиационного снаряда РС-82. Его новая модификация М-8 при той же дальности имела почти вдвое больший груз взрывчатого вещества. В августе 1941 года 82-мм реактивный снаряд М-8 был принят на вооружение, а создание его пусковой установки, ввиду загруженности РНИИ совершенствованием БМ-13, было поручено заводу «Компрессор». При проектировании машины инженеры использовали ряд узлов и агрегатов от установки БМ-13, а также направляющие типа «флейта», применявшиеся в ВВС.

Два варианта новой реактивной установки на шасси автомобилей ЗИС-5 и ЗИС-6, имеющие по 38 направляющих, поступили на испытания в июле 1941 года и показали в целом положительные результаты. Для серийного производства военное руководство отобрало образец на шасси трехосного грузовика ЗИС-6 из-за лучшей проходимости. Кроме того, это позволяло заимствовать многие элементы оборудования и инструменты от выпускавшейся также на базе ЗИС-6 установки БМ-13. Серийная машина, получившая обозначение БМ-8-36, располагала 36 направляющими в более компактном размещении, чтобы исключить возможность задевания оперением ракеты за кожух винта горизонтальной наводки.

До конца августа заводы «Компрессор» и «Красная Пресня» выпустили 72 установки БМ-8-36, а к ноябрю цеха покинули 270 машин этого типа. Новая «Катюша» обладала достаточной эффективностью в боях, но ее проходимость в условиях бездорожья оставляла желать лучшего. Поэтому уже осенью 1941 года КБ завода «Компрессор» разработало 24-зарядную пусковую установку на базе танка Т-40. Обозначенная БМ-8-24, она отличалась более длинными направляющими балочного типа и могла вести огонь по противнику прямой наводкой. Установка БМ-8-24 изготавливалась также на шасси Т-60, а после прекращения выпуска обоих танков использовалась для создания более мощной установки БМ-8-48 на базе автомобилей «Студебеккер» и «Форд-Мармон».

Тактико-технические данные

Обозначение: БМ-8-24

Тип: РСЗО

Калибр реактивного снаряда , мм: 82

Число направляющих : 24

Время выполнения залпа , с: 15-20

Дальность стрельбы , м: 5500

Вес снаряда, кг: 8

В 1942 году в Советском Союзе разработали новый реактивный снаряд М-30 калибра 300 мм, предназначенный для разрушения укреплений противника в прифронтовой полосе. К мощной надкалиберной боеголовке весом около 29 кг присоединялся ракетный двигатель от снаряда М-13. Аэродинамические качества М-30 были неудовлетворительными, что отрицательно сказалось на дальности и точности стрельбы, зато они во многом компенсировались значительно большей разрушительной силой нового снаряда. Запуск М-30 производился из обычной транспортной деревянной укупорки. Четыре или восемь таких ящиков размещались на металлической раме, имеющей съемные стойки в передней части для регулировки угла возвышения и сошники для упора в задней части.

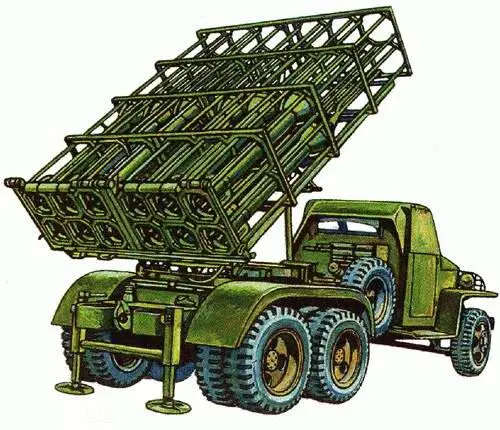

Дальность полета 300-мм снаряда удалось существенно повысить за счет применения нового ракетного двигателя. Под обозначением М-31 этот снаряд был принят на вооружение в марте 1943 года и запущен в серийное производство. Вначале он также запускался с пусковой установки М-30, но в конце года инженеры КБ завода «Компрессор» создали 8-зарядный двухрядный пусковой станок М-31, а затем и 6-зарядный облегченного типа. Значительным недостатком всех этих установок являлись низкая маневренность и длительное время подготовки к стрельбе. Поэтому в марте 1944 года появилась 12-зарядная реактивная установка М-31 на шасси американского автомобиля «Студебеккер». Запуск 300-мм снарядов производился не из деревянных укупорок, а из сотовых направляющих. Двенадцать ячеек из металлических труб объединялись в двухъярусный пакет, а для стопорения снарядов на направляющих имелось специальное приспособление, блокирующее также самопроизвольный запуск снарядов в походном положении установки.
