Р. Исмагилов - Артиллерия и минометы XX века

Тактико-технические данные

Обозначение: type 4

Тип: реактивный миномет

Калибр, мм: 200

Длина ствола, мм: 984

Вес снаряда, кг: 92,6

Вес боевой части , кг: 16,2

Макс. дальность стрельбы, м: 2750

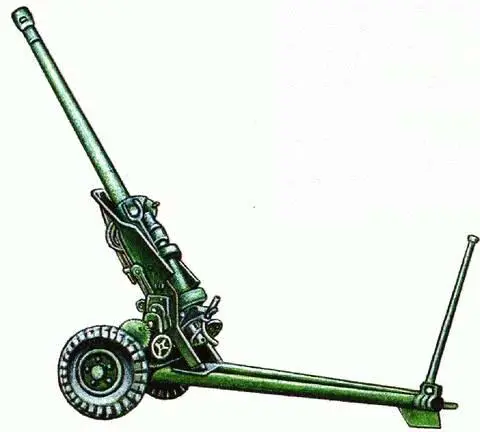

Английская 105-мм гаубица-пушка была разработана в середине 60-х годов фирмой «Ройял Орднанс» в качестве легкого орудия, приспособленного для транспортировки на внешней подвеске вертолета и сбрасывания с парашютом. В британских войсках она должна была заменить итальянскую 105-мм гаубицу образца 1956 года.

Гаубица-пушка имеет автофретированный ствол-моноблок с двухкамерным дульным тормозом, заимствованным у самоходной гаубицы «Эббот». Затвор вертикальный клиновой. Тормоз отката гидравлический, с регулируемой длиной отката. Накатник гидропневматический. Уравновешивающий механизм пружинного типа. Подрессоренный лафет без щитового прикрытия оборудован опорной плитой для установки орудия на боевой позиции и трубчатыми нераздвижными станинами. Вращающаяся плита обеспечивает артсистеме горизонтальный круговой обстрел. Без использования плиты угол горизонтальной наводки орудия не превышает 11°. В прицельные приспособления вмонтированы светящиеся капсулы с радиоактивным тритием для подсветки шкал в ночное время. Для стрельбы применяются выстрелы раздельно-гильзового заряжания с осколочно-фугасным, бронебойным с пластическим взрывчатым веществом, осветительным и дымовым снарядами весом по 116 кг.

105-мм легкая гаубица-пушка перевозится по суше механической тягой. Для компактности системы в походном положении ствол орудия поворачивается на 180° и закрепляется над станинами.

Кроме армии Великобритании, 105-мм гаубицы-пушки состоят также на вооружении армий Австралии и Новой Зеландии. Усовершенствованный вариант орудия с новым стволом, обозначенный М119 и приспособленный для ведения огня штатными боеприпасами НАТО, выпускается по лицензии в Соединенных Штатах Америки.

Тактико-технические данные

Обозначение: L118

Тип: легкая гаубица-пушка

Калибр, мм: 105

Вес в боевом положении, кг: 1818

Длина ствола, калибров: 30

Угол ГН, град: 360

Угол ВН, град: -5; +70

Начальная скорость снаряда, м/с: 708

Скорострельность, выстр/мин: 6

Макс. дальность стрельбы, м: 17200

Вес снаряда, кг: 16

Разработанное в Великобритании в середине 50-х годов 120-мм безоткатное орудие «Бат» в дальнейшем прошло несколько стадий модернизации, в соответствии с которыми его название вначале изменилось на «Мобат», а затем на L6 «Вомбат».

Орудие «Бат» имело нарезной ствол с затвором, лафет с колесным ходом и щитовое прикрытие. От обычного артиллерийского орудия оно отличалось преимущественно соплом для отвода пороховых газов, ввинченным в заднюю часть затвора. «Мобат» представлял собой облегченный вариант артсистемы. Снижения веса примерно на 300 кг удалось добиться в основном за счет демонтажа щитового прикрытия. Над стволом установили 12,7-мм пристрелочный пулемет.

В 1962 году на вооружение британской армии поступил очередной вариант безоткатного орудия — L6 «Вомбат». Он оборудован двухколесным лафетом из легких сплавов и усовершенствованными затвором и прицельным приспособлением. На огневой позиции лафет удерживается в вертикальном положении с помощью откидывающейся вперед стрелы. В состав боекомплекта входят унитарные выстрелы с кумулятивным снарядом весом 12,84 кг, пробивающим на дистанции 1000 м броню толщиной 250–300 мм, бронебойно-трассирующим снарядом с пластическим взрывчатым веществом, а также осколочным снарядом со стреловидными поражающими элементами.

В Великобритании имеется и самоходный вариант 120-мм орудия, созданный на шасси 15-тонного гусеничного бронетранспортера FV 432 «Троуджен». Защищенный 12-мм броней, он развивает скорость до 52 км/ч. Такие установки поставлялись в Канаду и некоторые страны Азии и Африки.

Тактико-технические данные

Тип: безоткатное орудие

Калибр, мм: 120

Вес в боевом положении, кг: 294

Начальная скорость снаряда, м/с: 462

Скорострельность, выстр/мин: 4–6

Эффективная дальность стрельбы по танкам , м: 1000

Вес снаряда, кг: 12,84

Бронепробиваемость, мм: 250-300

Минометы в настоящее время продолжают оставаться важным видом полевой артиллерии и средством эффективной огневой поддержки пехотных подразделений. Их достоинствами являются простота изготовления и обслуживания, дешевизна, малые размеры и масса, а также возможность поражения цели навесным огнем. Масса минометов существенно снижена использованием легких высокопрочных сплавов, а эффективность боеприпасов при взрыве повышена за счет разработки мин с готовыми и полуготовыми осколками. Неконтактный взрыватель обеспечивает разрыв мины на оптимальной высоте над целью.

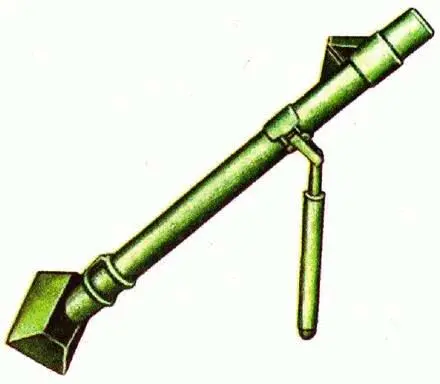

В 1979 году на вооружение сухопутных войск Великобритании поступил 51-мм миномет L9A1, созданный научно-исследовательским центром по разработке вооружения. Он заменил в английской армии 51-мм миномет Mk 8, состоящий на службе с 1946 года.

L9A1 состоит из гладкого стального ствола, казенника со стреляющим устройством, небольшой опорной плиты прямоугольной формы, телескопического опорного рычага, прицельного устройства и ремня для переноски. В боевых условиях миномет может переноситься и обслуживаться одним человеком. Стрельба ведется на накол (жалом) или с помощью спускового механизма. Упрощенное прицельное приспособление закреплено на обойме с левой стороны дульной части ствола. В ночное время шкалы прицела подсвечиваются вмонтированными в них светящимися капсулами с радиоактивным тритием. В боекомплект миномета входят усовершенствованные боеприпасы. Осколочно-фугасная мина с полуготовыми осколками, снаряженная гексотолом, имеет контактный взрыватель с установками на мгновенное и замедленное действие. Дымовая мина, заполненная гексахлорэтаном, образует дымовую завесу в течение 120 секунд. Максимальная высота разрыва осветительной мины составляет 250 м, а затем факел продолжает гореть 30 секунд, опускаясь на парашюте.
