Р. Исмагилов - Артиллерия и минометы XX века

Тактико-технические данные

Обозначение: L9A1

Тип: легкий миномет

Калибр, мм: 51

Расчет, чел.: 1

Вес в боевом положении, кг: 6,27

Длина ствола, калибров: 13,7

Начальная скорость мины , м/с: 106

Скорострельность, выстр/мин: 3-8

Макс. дальность стрельбы, м: 800

Вес мины, кг: 1,02

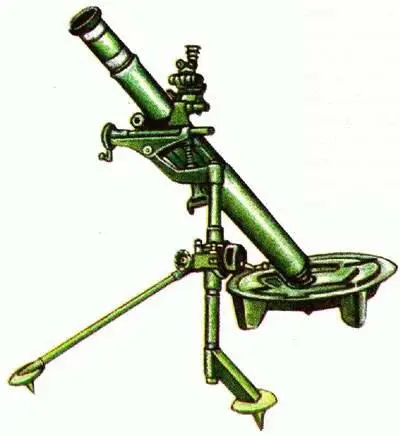

Средние минометы калибра 60-100 мм широко распространены в армиях западных стран из-за относительно небольшого веса и способности вести огонь мощными зарядами. 81-мм миномет L16 поступил на вооружение в 1962 году и в настоящее время является стандартным минометом британской армии. Он предназначен для стрельбы обычными 81-мм минами, используемыми во всем мире, а также английскими дымовыми, учебными и осветительными минами. Управляемая мина «Мерлин» снабжена миниатюрной радиолокационной головкой самонаведения.

Небольшая масса миномета достигнута за счет использования высокопрочных сталей и легких сплавов. Например, детали двуноги-лафета и опорная плита канадской конструкции изготовлены из алюминиевого сплава. Опорная плита позволяет разворачивать миномет на 360°. У L16 довольно массивный ствол, что способствует длительности ведения огня. Для лучшего охлаждения при интенсивной стрельбе на наружной поверхности трубы имеются кольцевые выточки. Трубы двуноги-лафета расположены на разной высоте: левая закреплена неподвижно, а правая — с помощью шарнира. Прицел миномета применяется как на миномете, так и на пулеметах, предназначенных для ведения непрерывного огня. Транспортируется L16 в кузове автомобиля «Лендровер», а на небольшие расстояния переносится расчетом после разборки на три части. Миномет широко экспортировался в различные страны мира и состоит на вооружении армий США, Австрии, Канады, Норвегии, Индии и других государств.

Минометы L16, обслуживаемые расчетом из трех человек, осуществляли огневую поддержку британских войск во время войны за Фолклендские острова. Тактико-технические характеристики L16 настолько устраивают солдат армии Великобритании, что они предпочитают это оружие тяжелым минометам. В моторизованных батальонах минометы L16 устанавливаются на бронемашинах пехоты.

Тактико-технические данные

Обозначение: L16

Тип: средний миномет

Калибр, мм: 81

Расчет, чел.: 3

Вес в боевом положении, кг: 36,6

Длина ствола, калибров: 15,8

Начальная скорость мины , м/с: 250

Скорострельность, выстр/мин: 15

Макс. дальность стрельбы, м: 5650

Вес мины, кг: 4,2

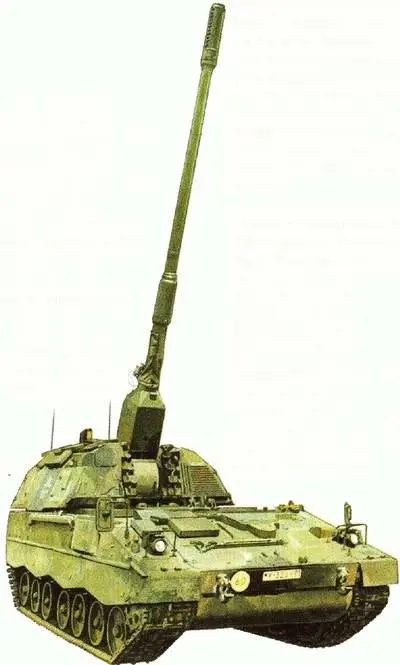

Работы над самоходной гаубицей нового поколения начались в Германии в 1987 году. Ее созданием занимались на конкурсной основе два консорциума, возглавляемых фирмами «Вегман» и «Краус-Маффей». Ходовую часть изготавливало предприятие-субподрядчик «МаК систем гезельшафт». После сравнительных испытаний опытных образцов победу в конкурсе одержала фирма «Вегман», построившая до 1994 года четыре прототипа самоходки. Два из них были отправлены в США для обкатки в сложных климатических условиях Аризонской пустыни. Первоначальный заказ на серийное производство артсистемы, обозначенной PzH 2000, поступил в 1996 году и составил 185 единиц. К этому времени фирмы «Вегман» и «Краус-Маффей» объединились в один концерн, отвечающий за поставку самоходок. В рамках военного сотрудничества предусматривается также выпуск 70 PzH 2000 для итальянской армии.

Бронирование корпуса и башни самоходной гаубицы PzH 2000 защищает экипаж от крупнокалиберных пуль и осколков снарядов. Моторно-трансмиссионное отделение находится в передней части машины, а башня кругового вращения смещена к корме. Артчасть состоит из 155-мм гаубицы L52 с длиной ствола 52 калибра. Ствол оснащен эффективным многощелевым дульным тормозом и имеет хромированный канал. Раздельное заряжание гаубицы полностью автоматизировано. В боекомплект входят 60 снарядов и метательные заряды, состоящие из шести модулей MTLS. Максимальная дальность стрельбы орудия обычным снарядом L15А2 достигает 30 км, активно-реактивным — 40 км. Самоходка может выпустить 12 снарядов в течение 59,74 секунды. Система управления огнем включает прицел прямой наводки с дневным и ночным каналами и панорамный перископ с дневным и ночным каналами и встроенным лазерным дальномером.

PzH 2000 может действовать в автоматическом режиме. Бортовой компьютер MICMOS способен самостоятельно наводить орудие с цели на цель, получая данные по радио от внешнего пункта управления.

Тактико-технические данные

Обозначение: Panzerhaubitze 2000

Тип: самоходная гаубица

Экипаж, чел.: 5

Боевой вес, т: 55

Длина, м: 11,67

Ширина, м: 3,48

Высота, м: 3,06

Вооружение: 155-мм гаубица L52; 7,62-мм пулемет

Двигатель: MTU MT 881 Ка 500 мощностью 1000 л.с.

Макс. скорость , км/ч: 60

Запас хода, км: 420

В середине 50-х годов на вооружении сухопутных войск различных стран мира появились зенитные ракетные комплексы, способные эффективно бороться с воздушными целями. Роль ствольной артиллерии значительно снизилась: орудия среднего и большого калибров были выведены из состава зенитных подразделений, и такую же судьбу некоторые военные специалисты пророчили и малокалиберной зенитной артиллерии. Однако дальнейшие события и, в частности, боевые действия во Вьетнаме и на Ближнем Востоке показали, что зенитные автоматы калибра 20–40 мм все еще представляют собой довольно грозное оружие против низколетящих самолетов, а надежного прикрытия военных объектов от воздушных налетов можно достигнуть только совместным использованием МЗА и зенитных ракет. В итоге в конце 60-х годов в государствах НАТО вновь приступили к разработке зенитных автоматов.

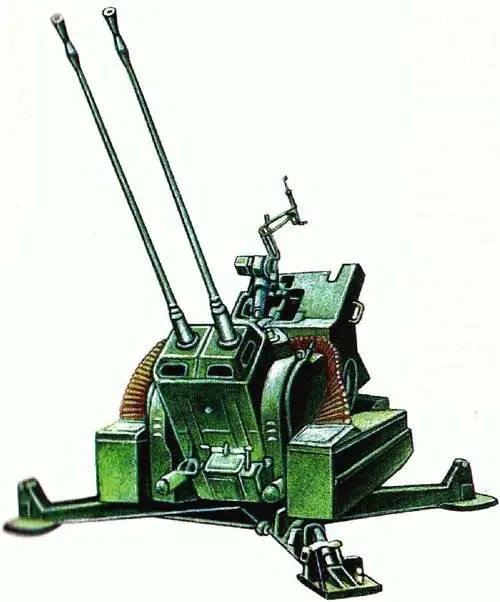

В ФРГ фирма «Рейнметалл» создала для защиты позиций ЗРК, аэродромов, станций РЛС и других объектов ВВС 20-мм спаренную зенитную установку Mk 20 Rh 202. Кроме двух автоматических пушек, она состоит из механизмов наведения с ручным и гидравлическим приводами, механизма питания боеприпасами и нижнего станка, оснащенного одноосным колесным ходом и тремя опорами. Система прицеливания и наводки Р56 итальянской разработки с аналоговым счетно-решающим устройством позволяет наводить пушки с упреждением по вводимым наводчиком данным (расстояние до цели и ее скорость). Питание автоматов ленточное, из коробчатых магазинов емкостью по 275 патронов, расположенных по обеим сторонам установки. В боекомплект пушек входят унитарные выстрелы с бронебойным и осколочно-зажигательным снарядами. Кроме ФРГ, зенитная установка Mk 20 Rh 202 состоит также на вооружении армий Норвегии и Греции.
