При производстве работ по водопонижению, организации поверхностного стока и водоотводу состав контролируемых показателей, предельные отклонения, объем и методы контроля должны соответствовать приведенным в табл. 2.1.

Внимание

Приводимые здесь и далее требования к качеству работ, установленные Правительством РФ, следует считать минимально строгими. В соответствии с Федеральным законом РФ от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании» руководство конкретного строительного предприятия может установить свои стандарты организации, содержащие более строгие, жесткие нормы (но не более мягкие).

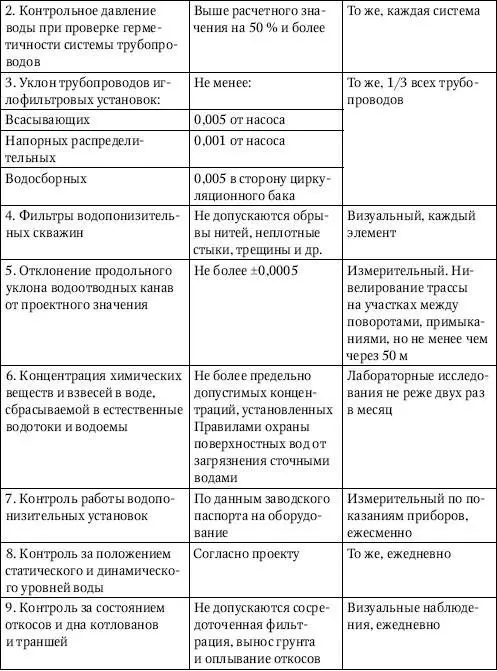

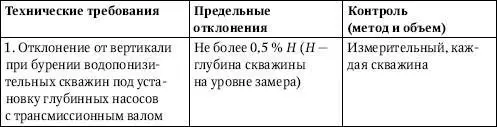

Таблица 2.1.Состав контролируемых показателей, предельные отклонения, объем и методы контроля при производстве работ по водопонижению, организации поверхностного стока и водоотводу

Размеры выемок, принимаемые в проекте, должны обеспечивать размещение конструкций и механизированное производство работ по забивке свай, монтажу фундаментов, устройству изоляции, водопонижению и водоотливу и других работ, выполняемых в выемке, а также возможность перемещения людей в пазухе. Размеры выемок по дну в натуре должны быть не менее установленных проектом.

При необходимости передвижения людей в пазухе расстояние между поверхностью откоса и боковой поверхностью возводимого в выемке сооружения (кроме искусственных оснований трубопроводов, коллекторов и т. п.) должно быть в свету не менее 0,6 м.

Минимальная ширина траншей должна приниматься в проекте наибольшей из числа величин, удовлетворяющих требованиям, указанным в табл. 2.2 и 2.3.

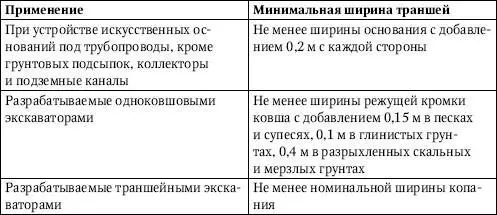

Таблица 2.2.Минимальная ширина траншей

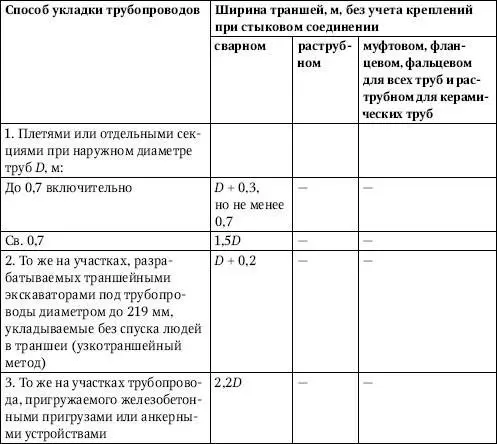

Таблица 2.3.Минимальная ширина траншей под трубопроводы

Примечания

1. Ширина траншей для трубопроводов диаметром свыше 3,5 м устанавливается в проекте исходя из технологии устройства основания, монтажа, изоляции и заделки стыков.

2. При параллельной укладке нескольких трубопроводов в одной траншее расстояния от крайних труб до стенок траншей определяются требованиями табл. 2.3, а расстояния между трубами устанавливаются проектом.

Размеры приямков для заделки стыков трубопроводов должны быть не менее указанных в табл. 2.4.

В котлованах, траншеях и профильных выемках разработку элювиальных грунтов, которые меняют свои свойства под влиянием атмосферных воздействий, следует осуществлять, оставляя защитный слой, величина которого и допустимая продолжительность контакта вскрытого основания с атмосферой устанавливаются проектом. Защитный слой удаляется непосредственно перед началом возведения сооружения.

Выемки в грунтах, кроме валунных, скальных и указанных выше, следует разрабатывать, как правило, до проектной отметки с сохранением природного сложения грунтов основания. Допускается разработка выемок в два этапа. В таких случаях сначала производится черновая разработка (с отклонениями, приведенными в поз. 1–4 табл. 2.5), после этого – окончательная (непосредственно перед возведением конструкции) – с отклонениями, приведенными в поз. 5 табл. 2.5.

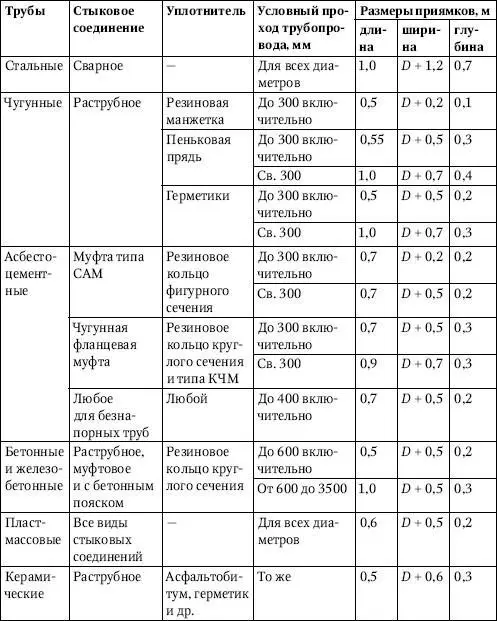

Таблица 2.4.Размеры приямков для заделки стыков трубопроводов

Обозначение, принятое в табл. 2.4: D – наружный диаметр трубопровода в стыке.

Примечание.Для других конструкций стыков и диаметров трубопроводов размеры приямков следует устанавливать в проекте.

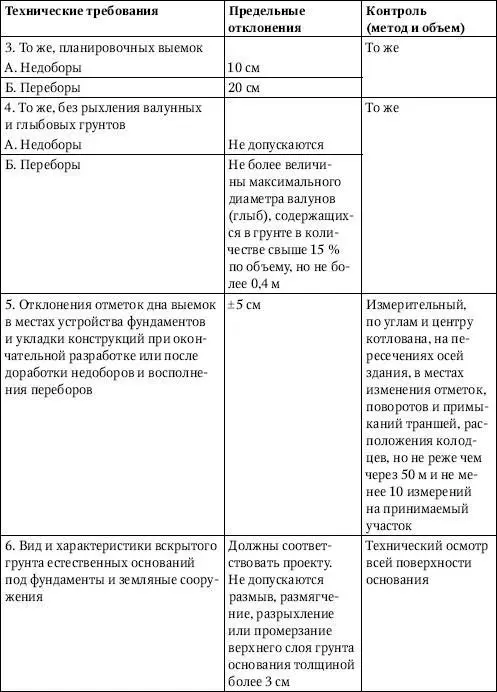

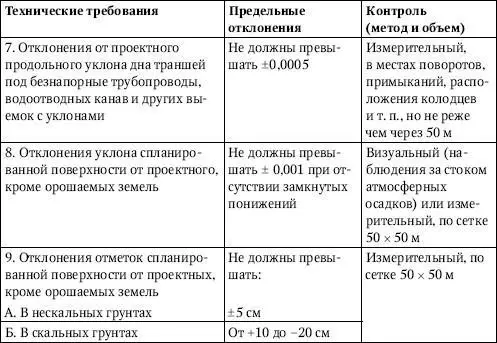

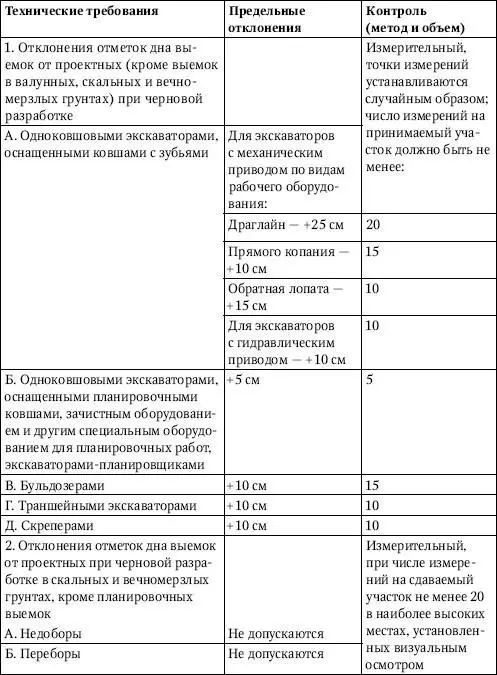

Таблица 2.5.Черновая и окончательная разработка выемок в грунтах

Доработку недоборов до проектной отметки следует производить с сохранением природного сложения грунтов оснований.

Восполнение переборов в местах устройства фундаментов и укладки трубопроводов должно быть выполнено местным грунтом с уплотнением его до плотности естественного сложения основания или малосжимаемым грунтом (модуль деформации не менее 20 МПа). В просадочных грунтах II типа не допускается применение дренирующего грунта.

К сведению

К грунтам II типа относятся сильно проседающие грунты – торфяники, лессы, отходы бытовые и др.

Восполнение переборов в планировочных выемках в скальных грунтах допускается выполнять местным скальным грунтом при условии, что он не содержит на поверхности кусков размером свыше 5 см.

Способ восстановления оснований, нарушенных в результате промерзания, затопления, а также переборов глубиной более 50 см, должен быть согласован с проектной организацией.

Наибольшую крутизну откосов траншей, котлованов и других временных выемок, устраиваемых без крепления в грунтах, находящихся выше уровня подземных вод (с учетом капиллярного поднятия воды), в том числе в грунтах, осушенных с помощью искусственного водопонижения, следует принимать в соответствии со специальными требованиями.

Крутизна откосов выемок, разрабатываемых в скальных грунтах с применением взрывных работ, должна быть установлена в проекте.

При наличии в период производства работ подземных вод в пределах выемок или вблизи их дна мокрыми следует считать не только те грунты, которые расположены ниже уровня грунтовых вод, но и грунты, расположенные выше этого уровня на величину капиллярного поднятия, которую следует принимать по табл. 2.6.

Таблица 2.6.Величина капиллярного поднятия

Крутизну откосов подводных и обводненных береговых траншей, а также траншей, разрабатываемых на болотах, следует принимать в соответствии со специальными требованиями.
