При использовании для насыпей и засыпок грунтов, содержащих в допускаемых табл. 2.10 пределах твердые включения, последние должны быть равномерно распределены в отсыпаемом грунте и расположены не ближе 0,2 м от изолированных конструкций, а мерзлые комья, кроме того, – не ближе 1 м от откоса насыпи.

При необходимости следует выполнять корчевание пней в пределах оснований насыпей (дорожных, планировочных и т. д.), подушек и дамб.

Мерзлый грунт с поверхности въездов и съездов, устраиваемых в пределах проектного профиля насыпей, перед засыпкой в зимний период должен быть удален. Засыпку следует выполнять немерзлым грунтом с уплотнением.

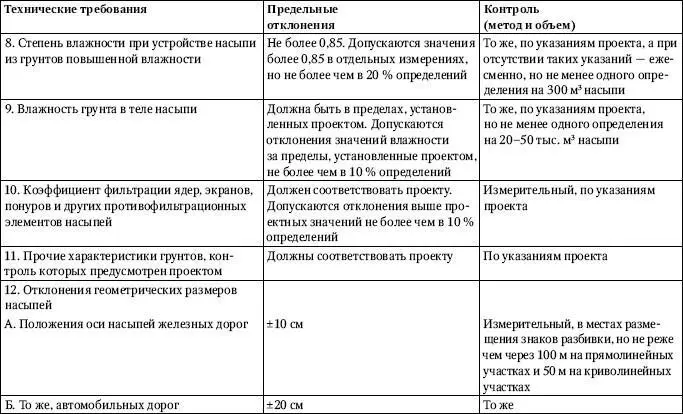

При устройстве насыпей и обратных засыпок состав контролируемых показателей, предельные отклонения, объем и методы контроля должны соответствовать указанным в табл. 2.11. Точки определения показателей характеристик грунта должны быть равномерно распределены по площади и глубине.

При укладке грунта «насухо», за исключением дорожных насыпей, уплотнение следует производить, как правило, при влажности W, которая должна быть в пределах AW 0 ≤ W ≤ BW 0 , где W 0 – оптимальная влажность, определяемая в приборе стандартного уплотнения по ГОСТ 22733-77. Коэффициенты А и В следует принимать по табл. 2.12.

При применении крупнообломочных грунтов с глинистым заполнителем влажность на границе раскатывания и текучести определяется по мелкозернистому (менее 2 мм) заполнителю и пересчитывается на грунтовую смесь.

Если в районе строительства нет или недостаточно карьеров с подходящими для использования грунтами и если по климатическим условиям района строительства естественная подсушка грунта невозможна, а подсушка грунта в специальных установках экономически нецелесообразна, для укладки в насыпи допускается применять грунт повышенной влажности. Соответствующие изменения вносятся в проект.

Опытное уплотнение грунтов насыпей и обратных засыпок следует производить при наличии указаний в проекте, а при отсутствии специальных указаний – при объеме поверхностного уплотнения на объекте 10 тыс. м 3и более.

Таблица 2.10.Предел твердых включений в грунтах, используемых для насыпей и засыпок

Контрольные значения коэффициента уплотнения приведены в табл. 2.11.

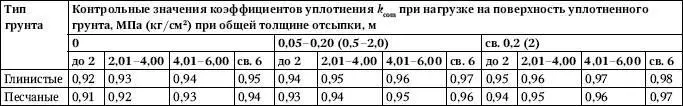

Таблица 2.11.Коэффициенты уплотнения грунта

Примечание.

Коэффициентом уплотнения называется отношение достигнутой плотности сухого грунта к максимальной плотности сухого грунта, полученной в приборе стандартного уплотнения по ГОСТ 22733-77.

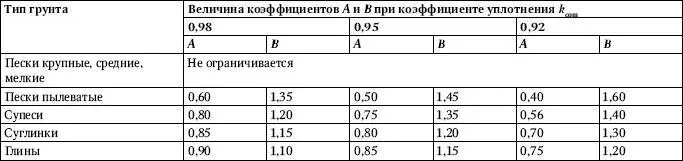

Таблица 2.12.Коэффициенты А и В при укладке грунта «насухо»

В результате опытного уплотнения должны быть установлены толщина отсыпаемых слоев, число проходов уплотняющих машин по одному следу, продолжительность воздействия вибрационных и других рабочих органов на грунт, число ударов и высота сбрасывания трамбовок и другие технологические параметры, обеспечивающие проектную плотность грунта. Кроме того, устанавливаются величины косвенных показателей качества уплотнения, подлежащих операционному контролю («отказа» для уплотнения трамбованием, числа у даров динамического плотномера и др.).

Если опытное уплотнение предусмотрено проводить в пределах возводимой насыпи, места выполнения работ должны быть указаны в проекте.

При уплотнении насыпей и обратных засыпок грунтовыми сваями, гидровиброуплотнением, пригрузом с вертикальными дренами, а также при уплотнении грунтовых подушек опытное уплотнение следует производить в соответствии с нижеследующими указаниями.

Опытное уплотнение грунтов выполняется с целью уточнения технологических параметров и режимов работы уплотняющих машин: толщины отсыпаемых слоев, глубины уплотнения, расстояний между точками погружения уплотняющих рабочих органов (при глубинном уплотнении), минимальных расстояний от уплотняющих рабочих органов до строительных конструкций.

Опытное уплотнение грунтов естественного залегания следует производить в зависимости от геологического строения грунтов на стройплощадке по указаниям проекта:

♦ при однородном напластовании грунта – в одном месте;

♦ при однородном напластовании грунта, но при значительном изменении влажности – в двух местах;

♦ при разнородном напластовании грунтов – в двух и более местах. Размеры участка для опытного уплотнения рассчитываются по табл. 2.13.

Таблица 2.13.Размеры участка для опытного уплотнения грунта

Опытные котлованы следует вытрамбовывать из расчета по одному котловану на каждый типоразмер используемой трамбовки.

При глубинном уплотнении просадочных грунтов грунтовыми сваями опытный участок уплотняется не менее чем тремя смежными сваями, расположенными в плане в вершинах равностороннего треугольника на расстоянии согласно проекту.

Опытное уплотнение просадочных грунтов предварительным замачиванием, в том числе с применением глубинных взрывов, осуществляется в опытном котловане глубиной 0,8 м, шириной, равной толщине слоя просадочного грунта, но не менее 20 м.

При уплотнении грунтов трамбовками через два удара трамбовки (прохода трамбующей машины) по забитым в грунт штырям нивелированием определяется понижение уплотняемой поверхности. Для контрольного определения толщины уплотненного слоя в центре уплотненной площади на глубину, равную двум диаметрам трамбовки (через 0,25 м по глубине), следует определять плотность и влажность грунта.

При устройстве грунтовых подушек опытное уплотнение производится в трех вариантах: при числе проходов катка 6, 8 и 10 или ударов трамбовки (проходов трамбующей машины) по одному следу– 8, 10 и 12. Уплотнение производится для всех разновидностей применяемых грунтов не менее чем при трех значениях их влажности, равных 1,2 W p, 1,0 W p и 0,8 W p, где W p – влажность на границе раскатывания.
