Требования к пролетам и размерам сечения балок для случая, когда подшивка потолка не предусматривается, указаны в табл. 4.4, а для случая, когда подшивка потолка предусматривается по деревянной обрешетке из досок, – в табл. 4.5. Таблица 4.5 составлена с учетом того, что обрешетка устроена из досок сечением не менее 19×89 мм с шагом не более 600 мм (по осям) или сечением не менее 19×64 мм с шагом не более 400 мм (по осям).

Горизонтальные связи должны:

♦ иметь сечение не менее 19×64 мм и прибиваться гвоздями к низу балок;

♦ располагаться на расстоянии не более 2100 мм от каждой опоры балок и от других рядов связей;

♦ прибиваться концами к крайним балкам в ряду или к опорным доскам по верху фундаментных стен.

Вертикальные перекрестные (диагональные) связи должны состоять из брусков сечением 19×64 или 38×38 мм. В качестве вертикальных связей могут использоваться также распорки толщиной не менее 38 мм. Вертикальные связи должны располагаться на расстоянии не более 2100 мм от каждой опоры и от других вертикальных связей.

Одновременное применение для раскрепления балок горизонтальных и вертикальных связей – наиболее надежный вариант.

В случаях, когда консольная часть балок перекрытия, несущих нагрузку от крыши, не превышает 400 мм, при вылете консоли до 600 мм включительно сечение балок должно быть не менее 38×235 мм; при вылете консоли более 600 мм сечение балок должно определяться расчетом. Сечение балок, консольные части которых несут нагрузку не только от крыши, но и от других этажей, также определяется расчетом.

Консольные балки, перпендикулярные балкам перекрытия, должны заводиться внутрь перекрытия на расстояние не менее шести длин консоли и прибиваться гвоздями к внутренней сдвоенной балке перекрытия (рис. 4.12).

При наличии в перекрытии проема длиной (перпендикулярно балкам перекрытия) более 1,2 м балки, ограничивающие проем в этом направлении, должны быть двойными. При длине проема более 3,2 м требуемое сечение этих балок должно определяться расчетом (рис. 4.13).

При ширине проема (параллельно балкам перекрытия) более 0,8 м балки, ограничивающие проем в этом направлении, должны быть двойными. При ширине проема более 2 м требуемое сечение этих балок должно определяться расчетом.

Укороченные у проема балки перекрытия и балки, ограничивающие проем, при креплении к каркасу перекрытия должны опираться на угловые металлические накладки или прибиваться гвоздями в соответствии с табл. 4.10.

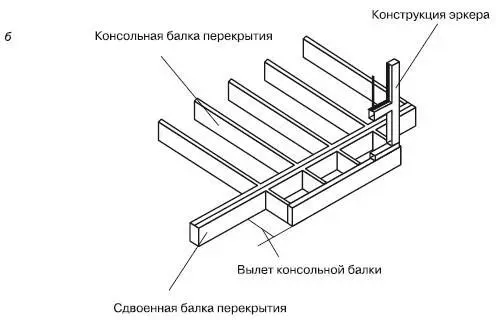

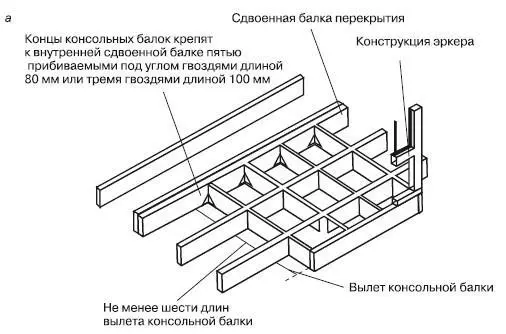

Рис. 4.12.Устройство консолей: а – консольные балки расположены перпендикулярно балкам перекрытия; б – консоли являются продолжением балок перекрытия

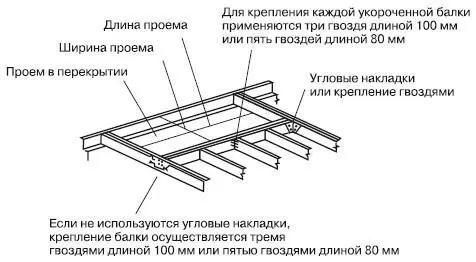

Рис. 4.13.Устройство проемов в перекрытии

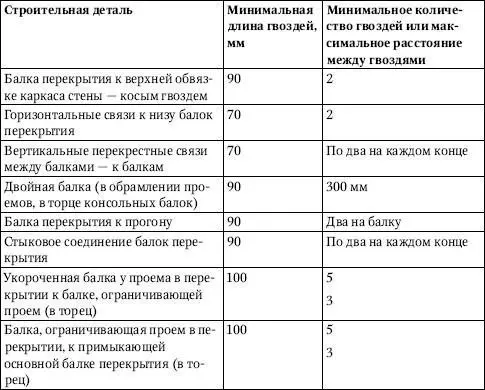

Таблица 4.10.Прикрепление балок к перекрытию при помощи гвоздей

Гвоздевые соединения элементов каркаса перекрытий, если не производится перерасчет прочности соединений, также должны осуществляться в соответствии с табл. 4.10.

Перегородки должны опираться на черный пол. Перегородка, располагаемая параллельно балкам перекрытия, но между ними, должна через черный пол опираться на деревянные распорки между балками (рис. 4.14).

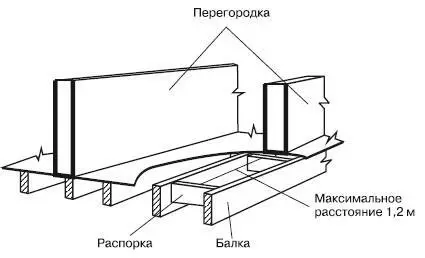

Рис. 4.14.Опирание перегородок

Деревянные распорки для опоры перегородок должны выполняться из брусков сечением не менее 38×89 мм и у станавливаться через 1 м. Перегородки, устанавливаемые под прямым углом к балкам перекрытия, могут размещаться произвольно, по выбору заказчика.

Несущие внутренние стены должны через черный пол опираться на прогоны или на расположенные ниже несущие стены.

Несущие внутренние стены, расположенные под прямым уг лом к балкам перекрытия, можно устанавливать на расстоянии не более 800 мм от опоры балок, если на них опирается только чердачное перекрытие (при неэксплуатируемом чердаке), и не более 500 мм от опоры балок, если на них передается нагрузка от одного или более междуэтажных перекрытий. При необходимости смещения стены на большее расстояние от опор размер сечения балок должен приниматься на основании расчета.

Черные полы следует устраивать под покрытие пола, если оно не обладает достаточной прочностью для восприятия расчетных нагрузок.

Черные полы устраивают из фанеры; пиломатериалов хвойных пород; цементно-стружечных плит; древесностружечных плит нешлифованных, повышенной водостойкости; гипсоволокнистых плит. Можно использовать другие материалы, не уступающие перечисленным в прочности и жесткости и разрешенные для применения в строительстве жилых зданий.

Толщина черного пола должна соответствовать табл. 4.11.

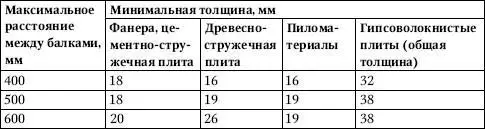

Таблица 4.11.Толщина черного пола

В случаях, когда чистый пол состоит из пригнанных деревянных досок толщиной не менее 18 мм, уложенных под прямым углом к балкам перекрытия, которые размещены с шагом не более 600 мм, черный пол может выполняться из фанеры или гипсоволокнистых листов толщиной не менее 12 мм. Такой черный пол подойдет также под покрытие чистого пола из бетонной или керамической плитки.

Элементы черного пола в пределах помещения должны иметь шпунтовые соединения или стыковаться на деревянных брусках сечением 38×38 мм, прибитых гвоздями к элементам каркаса.

При монтаже черных по лов должны выполняться определенные требования.

♦ Черный пол из фанеры должен укладываться таким образом, чтобы волокна древесины в верхнем слое были перпендикулярны балкам перекрытия, а соединения, параллельные этим балкам, располагались вразбежку.

♦ Черный пол из древесностружечных плит должен монтироваться так, чтобы короткая сторона плит была перпендикулярна балкам перекрытия, а соединения, параллельные этим балкам, располагались вразбежку.

♦ Черный пол под упругое покрытие чистого пола должен прибиваться к опорам строительными гвоздями трефовыми с перемычкой.

♦ Черный пол из пиломатериалов должен укладываться под углом не менее 45° к балкам и полностью опираться концами на сплошную опор у. Пиломатериалы для черного пола должны иметь одинаковую толщину и быть шириной не более 180 мм.
