Концы прогонов и балок нижнего перекрытия (перекрытия над подвалом) должны либо заделываться в бетонную или каменную фундаментную стену в соответствии с рис. 4.3, либо прикрепляться к нижним обвязочным балкам, установленным на опорную доску, уложенную на фундаментную стену (рис. 4.3). Второй вариант предусматривается в случаях, если расчет ветровой нагрузки приводит к выводу о необходимости анкерного закрепления каркаса дома на фундаменте.

Возможны и другие варианты закрепления элементов каркаса нижнего перекрытия на фундаментных стенах (рис. 4.5 и 4.6).

Элементы деревянного каркаса перекрытий, опирающиеся на бетон или кладку, рекомендуется изготовлять из обработанных антисептиками пиломатериалов. Допускается применять не обработанные антисептиками пиломатериалы при соблюдении указанных на рис. 4.4 требований к заделке концов всех прогонов и балок, низ которых расположен выше уровня земли. В тех случаях, когда низ прогонов и балок из не обработанных антисептиками пиломатериалов находится на уровне или ниже уровня грунта, у их торцов, заделываемых в каменную кладку или бетон, должны оставляться незаполненные воздушные зазоры. Ширина зазоров – не менее 10 мм, а опорная поверхность балок и прогонов должна быть отделена от бетона или кладки гидроизоляционным материалом (см. рис. 4.3, б). Во всех случаях использования не обработанных антисептиками пиломатериалов наружные поверхности стен из бетона или кладки должны быть изолированы от проникновения влаги.

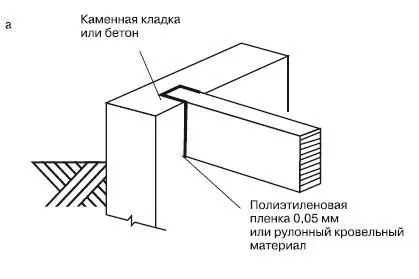

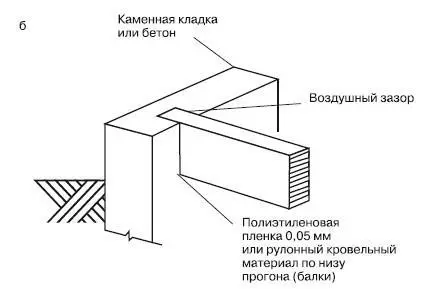

Рис. 4.3.Опирание прогонов (балок) перекрытия с заделкой в фундаментную стену: а – низ прогона (балки) расположен над уровнем грунта; б– низ прогона (балки) на уровне грунта или выше

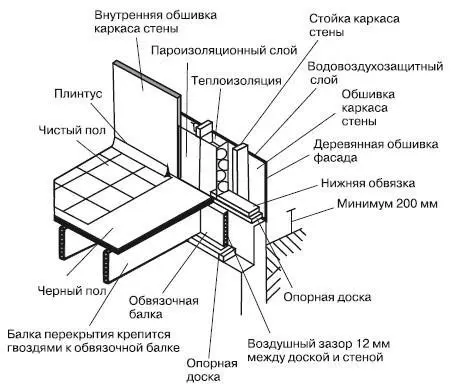

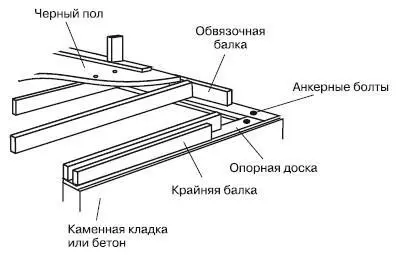

Рис. 4.4.Опирание прогонов (балок) перекрытия на опорную доску, уложенную на фундаментную стену

Рис. 4.5.Опирание балок перекрытия на опорную доску, уложенную на уступ фундаментной стены (1-й вариант)

Рис. 4.6.Опирание балок перекрытия на опорную доску, уложенную на уступ фундаментной стены (2-й вариант)

Нижняя опорная доска сечением не менее 38×88 мм должна укладываться на фундаментную стену по уровню на слой строительного раствора или на уплотняющую прокладку из герметизирующего материала. Опорная доска должна крепиться к фундаментной стене анкерными стальными болтами диаметром не менее 12 мм. Анкерные болты должны размещаться с шагом, определяемым по расчету, но не более 2,4 м, закрепляться на нижней обвязке каркаса с помощью гаек и шайб и заделываться в фундамент на глубину не менее 100 мм (см. рис. 4.4).

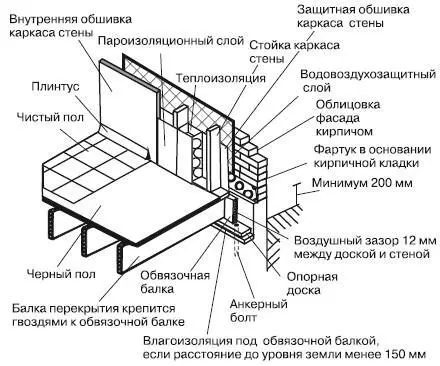

Балки и прогоны междуэтажных перекрытий опираются на верхние обвязки каркаса несущих стен. К их торцам прибивают обвязочные балки таким образом, чтобы наружная грань обвязочной балки находилась в одной плоскости с наружной стороной каркаса стены (рис. 4.7).

Опирание балок перекрытий на прогоны может осуществляться либо по верху прогонов (рис. 4.8), либо путем их прикрепления к боковым граням прогонов. Первый из этих вариантов применяется в основном в перекрытии над подвалом, когда концы прогонов заделываются в каменную или бетонную фундаментную стену. При этом стыки балок перекрытия устраиваются внахлест. Для междуэтажных и чердачных перекрытий предпочтителен второй вариант опирания балок.

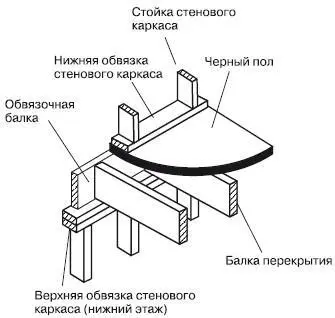

Рис. 4.7.Опирание балок перекрытия на каркас наружной стены

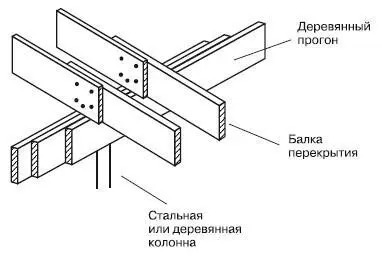

Рис. 4.8.Опирание балок перекрытия на деревянный прогон

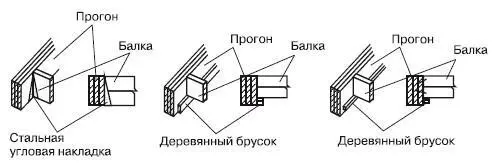

При креплении балок к боковой поверхности деревянных прогонов опирание осуществляется либо на металлические угловые накладки, либо на деревянные опорные бруски, прибитые гвоздями к боковой поверхности прогонов. Варианты крепления балок к боковой поверхности прогонов указаны на рис. 4.9.

Рис. 4.9.Варианты крепления балок перекрытия к боковой поверхности деревянных прогонов

При креплении деревянных балок к стальным прогонам они должны опираться на нижнюю полку прогона или на подкладной брусок сечением не менее 40×40 мм, прикрепляемый к стенке прогона болтами диаметром 6 мм с шагом 600 мм (рис. 4.10).

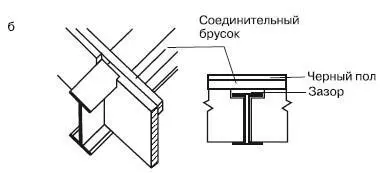

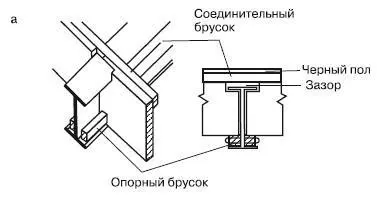

Рис. 4.10.Опирание балок перекрытия на стальные прогоны: а – балки опираются на деревянные бруски, уложенные на нижние полки прогона; б– балки опираются непосредственно на нижние полки прогона

Балки должны соединяться над прогоном с помощью соединительного бруска сечением не менее 38×38 мм и длиной не менее 600 мм для описания черного пола над прогоном. Между этим бруском и верхней поверхностью прогона должен оставляться зазор не менее 10 мм (на случай усадки деревянных балок).

Балки перекрытия, опирающиеся на стальные прогоны, должны удерживаться от скручивания и коробления забивкой у каждого конца балки гвоздей под углом, загибаемых за полку прогона, либо устройством непрерывной обвязки из досок по низу балок у опор, либо созданием системы вертикальных перекрестных связей между балками.

В случаях, когда подшивка потолка выполняется из гипсокартонных или гипсоволокнистых листов, цементно-стружечных плит или фанеры толщиной не менее 12 мм, закрепляемых непосредственно на балках перекрытия, раскрепление балок в горизонтальном направлении не требуется.

В остальных случаях между балками перекрытия должны устраиваться либо горизонтальные, либо вертикальные связи, либо одновременно горизонтальные связи у опор и вертикальные связи в про лете балок. Способы раскрепления балок показаны на рис. 4.11.

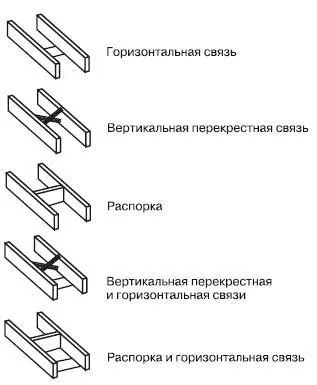

Рис. 4.11.Способы раскрепления балок
