Колонны (столбы) должны быть закреплены в центре фундаментов. Конструкция колонн должна обеспечивать их связь с опирающимися на них элементами конструкций перекрытия.

Наружные колонны (столбы) должны быть заанкерены в фундаментах и соединены с конструкциями перекрытий с помощью анкерных болтов. Деревянные колонны при их установке должны отделяться от бетона полиэтиленовой пленкой или кровельным материалом, а стальные колонны следует применять в домах высотой не более двух этажей.

Размеры поперечного сечения колонн (столбов) при допустимых нагрузках не должны быть менее величин, приведенных в табл. 4.3.

Ширина верхних опорных плит колонн должна быть не менее опирающихся на них элементов перекрытия. Можно не устраивать верхнюю опорную плиту для металлической колонны, если на колонну опирается металлическая балка и конструктивно предусмотрено их соединение.

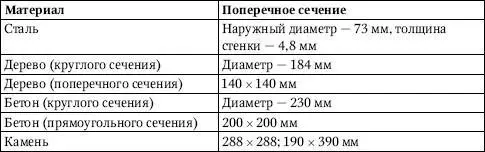

Таблица 4.3.Размеры поперечного сечения колонн

Примечание.Допускается применение стальных колонн прямоугольного или квадратного сечения, минимальные размеры которых должны определяться по расчету.

Пилястры должны устраиваться в стенах подвалов, имеющих толщину не более 140 мм, в местах опирания элементов перекрытия. Пилястры должны быть надежно соединены со стеной подвала по всей высоте.

Верхняя часть стен подвалов и пилястр высотой не менее 200 мм в местах опирания элементов перекрытия должна иметь сплошное сечение.

Требования распространяются только на полы, не являющиеся несущим элементом фундаментов и устраиваемые в виде монолитной бетонной плиты, уложенной на грунт естественного основания или на подстилающий слой.

Подстилающий слой пола по грунту из утрамбованного щебня или крупнозернистого песка должен иметь толщину не менее 150 мм. Содержание частиц размером менее 4 мм в этом слое не должно превышать 7 % по массе.

Можно не устраивать подстилающий слой под полами автостоянок, а также террас, если грунтовые газы не представляют опасности. Проникание воды под полы по грунту предотвращается вертикальной планировкой территории и устройством дренажа.

При наличии гидростатического давления подземных вод под полами бетонную плиту следует рассчитывать на восприятие гидростатического давления.

Между бетонной плитой пола и основанием надлежит укладывать материал, препятствующий сцеплению бетона плиты с основанием. Для этих целей подойдет, например, полиэтиленовая пленка.

Деревянные полы, устраиваемые по бетонной плите, должны быть выполнены из пиломатериалов, защищенных от гниения. Полы по грунту в отапливаемых подвалах должны состоять из монолитной бетонной плиты толщиной не менее 100 мм и полиэтиленовой пленки толщиной не менее 0,2 мм.

Покрытие грунта в подпольях, а также в неотапливаемых подвалах рекомендуется устраивать из монолитной бетонной плиты толщиной не менее 100 мм и слоя рулонного гидроизоляционного или кровельного материала, вместо которого можно использовать полиэтиленовую пленку толщиной не менее 0,2 мм.

Дренаж под подошвой фундаментов наружных стен дома, наружных стен подвалов или подполий, а также под полами по грунту может быть осуществлен с помощью дренажных труб или путем устройства дренажного слоя.

Дренажные трубы и дренажный слой должны укладываться на грунт с ненарушенной структурой или на утрамбованную подготовку.

Дренажные трубы следует укладывать с наружной стороны фундамента или под полами по грунту таким образом, чтобы верх труб находился ниже бетонной плиты пола по грунту.

Уложенные дренажные трубы сбоку и сверху на высоту не менее 150 мм засыпаются дренирующим материалом. В качестве такого материала обычно используется щебень или крупнозернистый песок с содержанием частиц размером менее 4 мм до 10 % по массе. Толщина этого слоя под подошвой фундамента должна быть не менее 125 мм, а в плане слой должен выступать на 300 мм за наружные грани фундамента. На увлажненных строительных площадках, где часть материала дренажного слоя втапливается в грунт, следует увеличивать толщину этого слоя с таким расчетом, чтобы толщина незагрязненного грунтом основания слоя составила не менее 125 мм.

Наружные поверхности стен подвалов и технических подполий, а также полы по грунту должны иметь слой влагоизоляции, если планировочная отметка земли находится выше уровня грунта с внутренней стороны стены подвала, и слой гидроизоляции, если имеется опасность возникновения гидростатического давления подземных вод.

Покрытия подземных сооружений (каналов, колодцев, сточных резервуаров) должны иметь гидроизоляцию для предотвращения попадания воды внутрь сооружений.

Для устройства влагоизоляции или гидроизоляции применяют рулонные кровельные и гидроизоляционные материалы или кровельные и гидроизоляционные мастики.

До устройства влагоизоляционных или гидроизоляционных слоев наружные поверхности стен подвалов должны быть оштукатурены цементным раствором толщиной не менее 6 мм. При этом на стенах из монолитного бетона все углубления и неровности, оставшиеся после распалубки, должны быть заделаны цементным раствором заподлицо с поверхностью бетона.

Штукатурный слой должен быть соединен выкружкой с фундаментом в месте опирания на него стены.

В случае, когда с внутренней стороны стены подвала устраивается отделочный слой или когда для крепления теплоизоляции или отделочного слоя устанавливаются деревянные элементы, соприкасающиеся с внутренней поверхностью стены, часть этой поверхности, расположенная ниже уровня планировки грунта, должна иметь влагоизоляционный слой.

Влагоизоляционный материал наносится на оштукатуренную наружную и гладкую внутреннюю поверхность стен подвалов.

При устройстве полов по грунту влагоизоляционный слой укладывается под бетонной плитой пола.

В случае устройства раздельной конструкции пола по бетонной плите допускается укладка влагоизоляционного слоя поверх бетонной плиты с заведением его в стыки между плитой и фундаментами.

Влагоизоляционный слой, укладываемый под плитой, должен состоять из полиэтиленовой пленки толщиной не менее 0,2мм или из рулонного гидроизоляционного материала. Стыковые соединения пленочных или рулонных материалов должны выполняться внахлест с шириной перекрытия не менее 150 мм.
