Юрий Казаков - Универсальный справочник прораба. Современная стройка в России от А до Я

Фундаменты следует устраивать под стенами, колоннами, пилястрами, каминами и дымовыми трубами. Можно не предусматривать уширения подошвы фундамента под монолитными бетонными стенами подвала, если не превышается расчетное сопротивление грунта.

Монолитные бетонные конструкции должны возводиться из тяжелого бетона класса не ниже В15 по прочности на сжатие.

Марка бетона по морозостойкости должна соответствовать климатическим условиям района строительства.

При устройстве фундаментов и стен подвалов следует использовать цементные растворы марки по прочности на сжатие не ниже М150 и марки по морозостойкости не ниже F35.

Площадка под застройку дома должна быть очищена от плодородно го слоя почвы и растительности, корней, пней, древесных отходов и мусора.

На участках, зараженных муравьями (вырубки, просеки и пр.), после корчевки пней грунт следует удалить на глубину не менее 400 мм.

Дно котлованов, траншей, ям для устройства фундаментов (далее – котлованы) должно быть зачищено до грунта с ненарушенной структурой.

Если по проекту под фундаментом располагается траншея с проложенными коммуникациями, то она должна быть заполнена утрамбованным грунтом или бетоном класса не менее В7,5 до отметки подошвы фундамента.

В период строительства дома следует предусмотреть мероприятия по отводу подземных и поверхностных вод из котлованов. В зимнее время не допускается промораживание грунтов оснований.

В случае необходимости на площадке под застройку дома должны быть предусмотрены мероприятия для защиты от подземных и поверхностных вод. Такими мерами могут послужить вертикальная планировка территории и устройство дренажа.

Минимальные размеры фундаментов на естественном основании допускается принимать по табл. 4.1. Пролет балок перекрытия, опирающихся на фундаменты (стены подвалов), не превышает 4,9 м; расчетные равномерно распределенные нагрузки на перекрытия не превышают 2,4 кПа; расчетное сопротивление грунтов не менее 75 кПа.

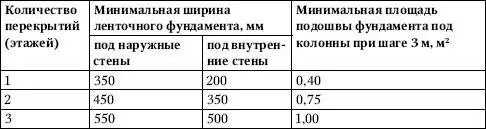

Таблица 4.1.Минимальные размеры фундаментов на естественном основании

Примечания

1. Минимальная ширина ленточного фундамента под наружные стены дома, облицованные каменной (кирпичной) кладкой по деревянному каркасу, должна приниматься по данной таблице плюс 65 мм для облицованной стены первого этажа и по 65 мм для каждого следующего этажа дома.

2. Площадь подошвы фундаментов под колонны, расположенные с шагом, отличающимся от приведенного в таблице, должна приниматься пропорционально уменьшению или увеличению шага колонн.

3. В случае опирания фундамента на дренирующие грунты при расположении уровня подземных вод под подошвой фундамента в пределах глубины меньше ширины фундамента табличные значения следует увеличивать в два раза.

При необходимости устройства ступенчатых фундаментов на склонах длина горизонтальных участков ступенчатого фундамента должна быть не менее, а разность отметок соседних участков не более 700 мм.

Для одноэтажных каркасных домов могут устраиваться столбчатые фундаменты. Без специального расчета они должны быть расположены по периметру каркаса с шагом не более 3,5 м. Отношение высоты столбчатого фундамента к меньшему размеру его подошвы должно быть не более 3.

Если существует опасность смещения грунтовых масс при их обводнении, в проекте необходимо предусматривать конструктивные мероприятия, уменьшающие влияние смещения грунта на конструкции дома.

Наружные стены подвалов и технических подполий (далее – подвалы) должны быть рассчитаны на горизонтальное давление грунта с внешней стороны стены.

При расчете стен подвалов на горизонтальное давление грунта стена считается имеющей боковое опирание (опертой поверху), если балки перекрытия опираются на верх стены подвала (в том числе при креплении конструкций перекрытий анкерными болтами).

Если в стене подвала имеется проем длиной более 1,2 м или несколько проемов, общая длина которых превышает 25 % длины стены, а армирование по контуру проемов не предусмотрено, то находящаяся под проемом часть стены подвала считается не имеющей бокового опирания.

При условии, что ширина простенков меньше ширины проемов, общая длина таких проемов и простенков должна считаться как длина одного проема.

Стены подвалов устраивают из монолитного бетона, сборных бетонных блоков или каменной (кирпичной) кладки.

Сборные бетонные блоки должны быть изготовлены из бетона класса не ниже В12,5. Минимальные значения толщины стен подвалов, воспринимающих горизонтальное давление грунта, в зависимости от высоты подвала и материала стен допускается принимать по табл. 4.2.

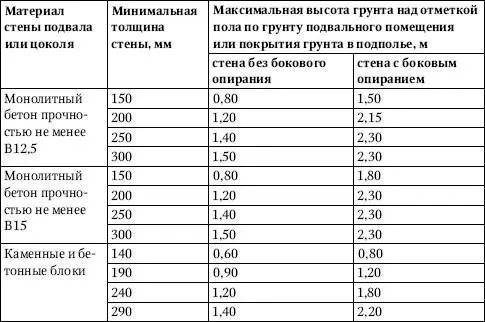

Таблица 4.2.Минимальные значения толщины стен подвалов

В местах устройства площадок опирания для балок перекрытия толщина стены подвала на верхнем участке может быть уменьшена до 90 мм. При этом высота участка стены с уменьшенной толщиной должна быть не более 350 мм.

В случае облицовки наружных стен дома кирпичной кладкой можно продолжить данную облицовку на надземную часть стены подвала. При этом толщина надземной части этих стен на облицованных участках может быть уменьшена до 90 мм.

Облицовочная кирпичная кладка должна крепиться к стене подвала металлическими стяжками, располагаемыми с шагом не более 150 мм по вертикали и не более 800 мм по горизонтали. Зазор между стеной подвала и облицовкой должен быть заполнен строительным раствором.

Отметка верха наружных стен подвалов должна быть не менее чем на 150 мм выше планировочной отметки земли.

Если наружные стены первого этажа имеют деревянную обшивку или штукатурку по деревянной обрешетке, расстояние от низа обшивки (штукатурки) до уровня планировки должно составлять не менее 250 мм.

В наружных стенах подвалов из монолитного бетона или каменной кладки длиной более 25 м следует предусматривать деформационные швы, располагаемые на расстоянии не более 15 м друг от друга, а также в местах перепада высоты дома. конструкция деформационных швов должна препятствовать проникновению влаги внутрь подвальных помещений.

Требования настоящего подраздела распространяются на колонны, столбы из каменной кладки и пилястры, поддерживающие прогоны перекрытий подвальных помещений, несущие нагрузки не более чем от двух перекрытий, а также на колонны (столбы), поддерживающие крыши автостоянок. В случаях, когда перечисленные условия не соблюдаются, размеры сечения опор для перекрытия над подвалом (цокольным этажом) и требования к узлам опирания прогонов следует определять расчетом, учитывающим усилия в элементах каркаса, возникающие от всех видов воздействий, в том числе ветровых. Рекомендуется, если условия планировки подвала (цокольного этажа) это позволяют, размещать в его помещении несущие внутренние стены, на которые в этом случае будут опираться перекрытия.
