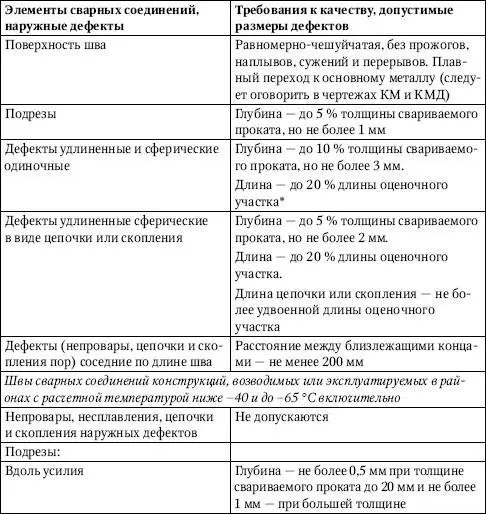

Таблица 3.59.Внешние показатели качества сварных соединений

* Здесь и далее длину оценочного участка следует принимать по табл. 3.61.

По результатам радиографического контроля швы сварных соединений конструкций должны удовлетворять требованиям, приведенным в табл.3.60 и 3.61.

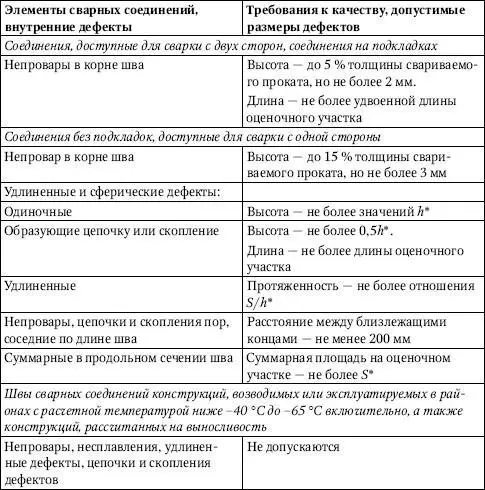

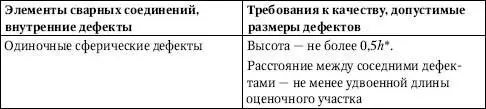

Таблица 3.60.Параметры радиографического контроля швов сварных соединений

* Значения h и S следует принимать по табл. 3.61.

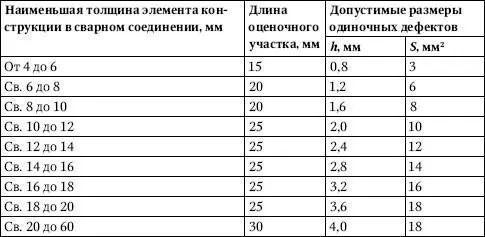

Таблица 3.61.Допустимые дефекты сварных соединений

Обозначения, принятые в табл. 3.61: h – допустимая высота сферического или удлиненного одиночного дефекта; S – суммарная площадь дефектов в продольном сечении шва на оценочном участке.

Примечание.Чувствительность контроля устанавливается по третьему классу согласно ГОСТ 7512-82.

При оценке за высоту дефектов h принимаются следующие размеры их изображений на радиограммах:

♦ для сферических пор и включений – диаметр;

♦ для удлиненных пор и включений – ширина.

По результатам ультразвукового контроля швы сварных соединений конструкций должны удовлетворять требованиям, которые приводятся в табл. 3.62.

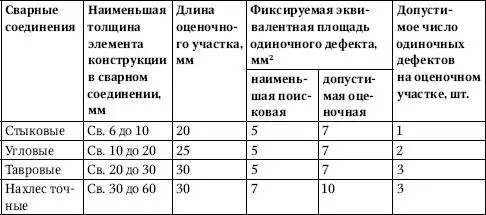

Таблица 3.62.Параметры ультразвукового контроля швов сварных соединений

Дефектные участки сварных швов удаляются механизированной зачисткой (абразивным инструментом) или механизированной рубкой. Возможен также другой вариант: ручная кислородная резка или воздушно-дуговая поверхностная резка при зачистке поверхности реза абразивным инструментом на глубину 1–2 мм с удалением выступов и наплывов.

Настоящая глава книги содержит рекомендации по проектированию и строительству быстровозводимых одноквартирных домов с несущими стенами каркасно-обшивной конструкции (с деревянным каркасом).

Конструктивные решения таких домов позволяют при высокой энергоэффективности создать комфортную внутреннюю среду и обеспечить достаточную долговечность конструкций, технологичность и относительно невысокую стоимость строительства.

Преимущественная область применения данной системы – отдельно стоящие или пристроенные друг к другу одноквартирные дома высотой 2–3 этажа без подвала или с отапливаемым подвалом.

Высокая энергоэффективность таких домов достигается за счет использования теплоизоляционных материалов и обеспечения надежной изоляции ограждающих конструкций от проникновения влаги и наружного воздуха. Преимущественно применяются системы воздушного отопления, совмещенные с системой механической вентиляции, но возможно также использование систем водяного отопления и механической вентиляции. дополнительная экономия тепловой энергии в процессе эксплуатации данных систем достигается за счет рециркуляции воздуха и утилизации теплоты в них. В этих домах предусматривается создание регулируемого температурно-влажностного режима и поддержание соответствующего санитарным нормам качества воздуха в помещениях при высокой степени изоляции внутреннего пространства.

Защита ограждающих конструкций от паропроницания обеспечивает долговечную работу деревянных элементов конструкций без применения специальных мер по их защите от гниения.

На дома, в которых не применяются перечисленные технологии, материал этой главы не распространяется. Такие дома должны проектироваться в соответствии с общими требованиями строительных норм и правил.

Подобные технологии широко применяются в индивидуальном жилищном строительстве в Канаде, США, Великобритании, Японии, а в последние годы получили распространение в различных регионах Российской Федерации.

Соблюдение правил, изложенных в главе, при проектировании и строительстве домов обеспечивает их соответствие обязательным требованиям СНиП 31–02 к прочности и устойчивости, к пожарной безопасности и безопасности при пользовании, к обеспечению санитарно-эпидемиологических требований, энергоэффективности и долговечности.

Строительство домов должно осуществляться по утвержденной в установленном порядке проектной документации, разработанной в соответствии с требованиями строительных норм и правил для тех или иных климатических, инженерно-геологических и других условий района строительства.

Конструктивные решения домов, в том числе пролеты и размеры сечений элементов, разработаны для следующих расчетных условий.

♦ Значения расчетных равномерно распределенных нагрузок на перекрытия не превышают 2,4 кПа.

♦ Расчетные снеговые и ветровые нагрузки соответствуют СНиП 2.01.07.

♦ Высота дома не превышает 3 этажа при высоте этажа (от пола до пола) не более 3 м.

♦ Шаг внутренних несущих стен, перпендикулярных наружным несущим стенам дома, не превышает 12 м.

♦ Площадь оконных, дверных и других проемов в каждой несущей стене не превышает 30 % площади стены.

Должны учитываться также дополнительные ограничения, приведенные в разделах, относящихся к конкретным конструкциям домов.

При проектировании домов, не отвечающих перечисленным условиям, пролеты и размеры сечения элементов несущих конструкций домов должны определяться по результатам расчетов несущей способности и устойчивости конструкций. В принимаемых расчетных схемах соединения элементов каркаса следует рассматривать как шарнирные.

При назначении противопожарных расстояний между зданиями и прокладке сетей пожарного водоснабжения возводимые дома высотой 3 этажа, а также высотой 1–2 этажа, если их конструкции удовлетворяют требованиям правил к стенам и перекрытиям домов высотой 3 этажа, следует считать зданиями III степени огнестойкости, класса конструктивной пожарной опасности С2. Дома высотой 1–2 этажа при обшивке их стен и перекрытий гипсокартонными или гипсоволокнистыми листами в один слой надлежит относить к зданиям IV степени огнестойкости, класса С2, при обшивке листами из материалов групп горючести Г2 или Г3 – к зданиям V степени огнестойкости, класса С3.
