Юрий Казаков - Универсальный справочник прораба. Современная стройка в России от А до Я

1. Возможность применения добавок в случаях, перечисленных в п. 1, необходимо уточнять в соответствии с п. 2.

2. При применении добавок по поз. 2, б следует учитывать требования СНиП 2.03.11–85 «Защита строительных конструкций от коррозии» в части плотности и толщины защитного слоя бетона и защиты конструкций химически стойкими антикоррозионными покрытиями. В газовой среде, содержащей хлор и хлористый водород, противоморозные добавки допускаются при наличии специального обоснования.

3. Конструкции, периодически увлажняемые водой, конденсатом или технологическими жидкостями при относительной влажности воздуха менее 60 %, приравниваются к эксплуатируемым при относительной влажности воздуха более 60 %.

4. Знак «плюс» – добавка допускается, знак «минус» – не допускается.

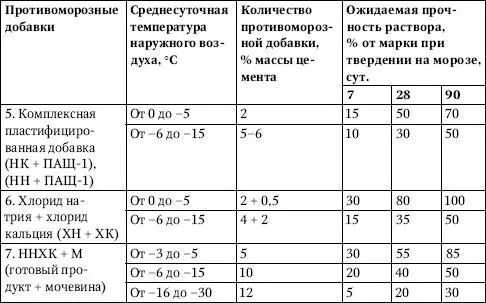

Таблица 3.48.Количество противоморозных химических добавок к кладочным растворам, % от массы цемента в растворе

Примечания

1. В табл. 3.48 приведены величины ожидаемой прочности растворов марки М50 и выше, приготовленных на портландцементах. В случае применения добавки нитрита натрия в виде жидкого продукта ожидаемая прочность растворов принимается с коэффициентом 0,8.

При приготовлении раствора на шлакопортландцементе следует принимать коэффициент 0,8, с добавкой нитрита натрия в виде жидкого продукта – 0,65.

2. В связи с различной скоростью твердения растворов с противоморозными добавками, приготовленных на цементах с разными минералогическими составами, данные табл. 3.48 об ожидаемой прочности растворов необходимо предварительно уточнять пробными замесами и испытанием образцов раствора.

3. Число противоморозных добавок рекомендуется назначать исходя из среднесуточной температуры на предстоящую декаду по прогнозам метеослужбы.

4. В случае резкого замедления твердения растворов с противоморозными добавками при температуре ниже рекомендуемой табл. 3.48 допускается применять дополнительный обогрев конструкций путем установки в помещениях воздухонагревателей или других приборов до температуры не выше 40 °C.

Способом замораживания на обыкновенных (без противоморозных добавок) растворах зимой разрешается строительство зданий высотой не более четырех этажей и не выше 15 м.

К такой кладке предъявляются специальные требования.

♦ Температура раствора в момент его укладки должна соответствовать температуре, указанной в табл. 3.49.

♦ Работы необходимо проводить одновременно по всей захватке.

♦ Чтобы предотвратить замерзание раствора, его следует укладывать не более чем на два смежных кирпича при выполнении версты и не более чем на 6–8 кирпичей при забутовке.

♦ На рабочем месте каменщика необходимо держать запас раствора не более чем на 30–40 мин. Ящик для раствора следует утеплять или подогревать.

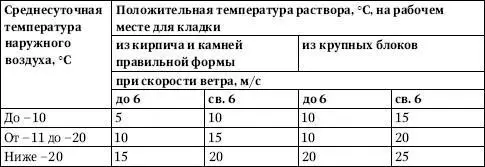

Таблица 3.49.Температура раствора в момент его укладки (способ замораживания)

Примечание.Для получения необходимой температуры раствора может применяться подогретая вода (до 80 °C), а также подогретый песок (не выше 60 °C).

Перед оттепелью до начала оттаивания кладки необходимо выполнять мероприятия по разгрузке, временному креплению или усилению перенапряженных ее участков (столбов, простенков, опор, ферм и прогонов и т. п.).

Перед усилением указанных конструкций следует подготовить поверхность, то есть провести осмотр и простукивание кладки молотком, а также очистить поверхность кладки от грязи и старой штукатурки.

Усиление методом инъекций в зависимости от степени повреждений или повышения несущей способности конструкций выполняется на цементно-песчаных, беспесчаных или цементно-полимерных растворах. Для цементных и цементно-полимерных растворов применяется портландцемент марки М400 или М500 с тонкостью помола не менее 2400 см 3/г. Цементное тесто должно быть нормальной густоты в пределах 20–25 %.

При изготовлении инъекционного раствора необходимо производить контроль его вязкости и водоот деления. Вязкость определяется вискозиметром ВЗ-4. Для цементных растворов она должна составлять 13–17 с, для эпоксидных – 3–4 мин. Водоотделение, определяемое выдержкой раствора в течение 3 ч, должно быть не более 5 % общего объема пробы растворной смеси.

При усилении каменных конструкций стальными обоймами (уголками с хомутами) их установку допускается выполнять одним из нескольких способов.

♦ При первом способе на у силиваемый элемент в местах установки уголков обоймы наносится слой цементного раствора марки не ниже М100. Затем устанавливаются уголки с хомутами, и в хомутах создается предварительное натяжение усилием 10–15 кН.

♦ При втором способе уголки устанавливаются без раствора с зазором 15-20мм, зафиксированным стальными или деревянными клиньями. В хомутах создается натяжение усилием 10–15 кН. Зазор зачеканивается жестким раствором, клинья удаляются, и производится полное натяжение хомутов до 30–40 кН.

При обоих способах установки металлических обойм полное натяжение хомутов необходимо создавать через 3 суток после их натяжения.

Усиление каменных конструкций железобетонными или армированными растворными обоймами осуществляется с соблюдением ряда требований.

♦ Армирование выполняется связанными каркасами. Каркасы усиления фиксируются при помощи скоб или крюков, забиваемых в швы кладки с шагом 0,8–1,0 м в шахматном порядке. Запрещается соединять плоские каркасы в пространственные точечной сваркой вручную.

♦ Применяется разборно-переставная опалубка, при этом ее щиты соединяются жестко между собой.

♦ Бетон следует укладывать ровными слоями и уплотнять вибратором без повреждения монолитности усиливаемого участка.

♦ Бетон должен иметь осадку конуса 5–6 см, фракция щебня – не более 20 мм.

♦ Распалубку обойм следует производить после достижения бетоном 50 % проектной прочности.

При усилении каменных штукатуренных стен стальными полосами необходимо выполнить в штукатурном слое горизонтальные штрабы глубиной, равной толщине штукатурки, и шириной, равной ширине металлической полосы – 20 мм.

При усилении каменных стен внутренними анкерами отверстия в стене под анкеры необходимо заделывать раствором. Скважины под анкеры следует располагать в шахматном порядке с шагом 50-100 см при ширине раскрытия трещин 0,3–1,0 мм и 100–200 см при раскрытии трещин 3 мм и более. Скважины необходимо сверлить на глубину 10–30 см, но не более 1/2 толщины стены.
