Юрий Казаков - Универсальный справочник прораба. Современная стройка в России от А до Я

Бутобетонные фундаменты в траншеях с отвесными стенами допускается возводить без опалубки враспор.

Кладку кирпича и керамических камней в районах повышенной сейсмической активности необходимо выполнять с учетом дополнительных требований.

♦ Кладка каменных конструкций производится на всю толщину конструкции в каждом ряду.

♦ Кладка стены осуществляется с применением однорядной перевязки.

♦ Горизонтальные, вертикальные, поперечные и продольные швы кладки следует заполнять раствором.

♦ Временные разрывы в возводимой кладке оканчиваются наклонной штрабой и располагаются вне мест армирования.

При отрицательных температурах воздуха монтаж производится на растворах с противоморозными добавками. При этом до начала кладки необходимо определить оптимальное соотношение между величиной предварительного увлажнения стенового материала и водосодержанием растворной смеси.

Следует использовать растворы с порт ландцементом и песком, удовлетворяющими требованиям ГОСТ 8736-85.

Контроль прочности сцепления раствора при ручной кладке производится через 7 суток. Требуемая величина сцепления – 50 % прочности после 28 суток.

Антисейсмические швы необходимо освобождать от опалубки и строительного мусора. Запрещается заделывать антисейсмические швы кирпичом, раствором, пиломатериалами и др.

При установке перемычечных и обвязочных блоков следует обеспечивать пропуск вертикальной арматуры через предусмотренные проектом отверстия в перемычечных блоках.

Кладка каменных конструкций зимой выполняется на цементных, цементно-известковых и цементно-глиняных растворах. При этом для кладки из обычного кирпича применяются растворы подвижностью 9-13 см, а для кладки из кирпича с пустотами и из природного камня – 7–8 см.

Каменную кладку зимой можно осуществлять с использованием летней системы перевязок. При кладке без противоморозных добавок следует выполнять однорядную перевязку.

При многорядной системе перевязки вертикальные продольные швы перевязывают через три ряда при кладке из кирпича и через два ряда при кладке из керамического и силикатного камня толщиной 138 мм. Кирпич и камень укладывают с заполнением вертикальных и горизонтальных швов.

Возведение стен и столбов по периметру здания или в пределах между осадочными швами следует выполнять равномерно без разрывов по высоте более чем на 1/2 этажа. При кладке глухих участков стен и углов возможны разрывы высотой не более 1/2 этажа. Их выполняют штрабой.

Конструкции из кирпича, камней и блоков зимой допускается возводить следующими способами:

♦ с противоморозными добавками на растворах не ниже марки М50;

♦ на обыкновенных без противоморозных добавок растворах с упрочнением кладки прогревом;

♦ замораживанием на обыкновенных (без противоморозных добавок) растворах не ниже марки 10 при достаточной несущей способности конструкций в период оттаивания (при нулевой прочности раствора).

При выполнении кладки способом прогрева конструкций необходимо соблюдать следующие требования.

♦ Утепленная часть должна оборудоваться вентиляцией, обеспечивающей влажность воздуха в период прогрева не более 70 %.

♦ Нагружение прогретой кладки разрешается после контрольной проверки и установления требуемой прочности раствора отогретой кладки.

♦ Температура внутри прогреваемой части здания в наиболее охлажденных местах (у наружных стен на высоте 0,5 м от пола) должна быть не ниже 10 °C.

Глубина оттаивания кладки в конструкциях при обогреве их теплым воздухом с одной стороны должна устанавливаться согласно табл. 3.43, продолжительность оттаивания кладки с начальной температурой 5 °C при двустороннем отогревании – по табл. 3.43, при обогреве с четырех сторон (сто лбов) – по табл. 3.44 с уменьшением данных в 1,5 раза. Прочность растворов, твердеющих при различных температурах, устанавливается по табл. 3.45.

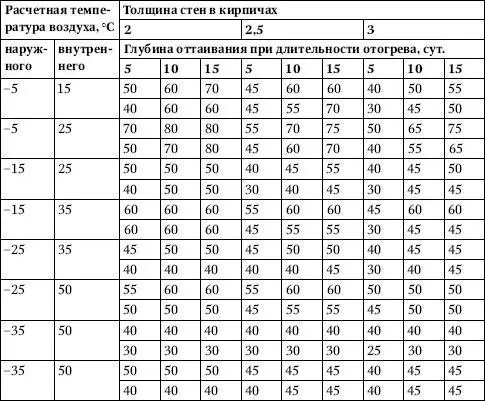

Таблица 3.43.Глубина оттаивания кладки в конструкциях при обогреве их теплым воздухом с одной стороны

Примечания

1. Над чертой – глубина оттаивания кладки (% толщины стены) из сухого керамического кирпича, под чертой – то же, из силикатного или влажного керамического кирпича.

2. При определении глубины оттаивания мерзлой кладки стен, отогреваемых с одной стороны, расчетная величина весовой влажности кладки принята: 6 % – для кладки из сухого керамического кирпича, 10 % – для кладки из силикатного или керамического влажного (осенней заготовки) кирпича.

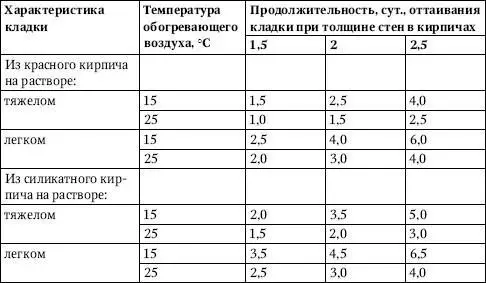

Таблица 3.44.Продолжительность оттаивания кладки с начальной температурой 5 °C при двустороннем отогревании

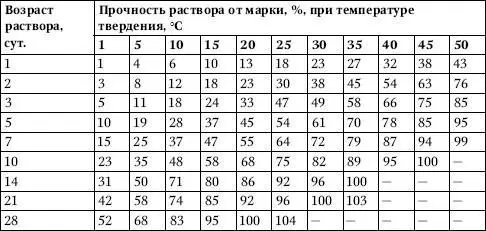

Таблица 3.45.Прочность растворов, твердеющих при различных температурах

Примечания

1. При применении растворов, изготовленных на шлакопортландцементе и пуццолановом портландцементе, следует учитывать замедление нарастания их прочности при температуре твердения ниже 15 °C. Величина относительной прочности этих растворов определяется умножением значений, приведенных в табл. 3.43, на коэффициенты: 0,3 – при температуре твердения 0 °C; 0,7 – при 5 °C; 0,9 – при 9 °C; 1 – при 15 °C и выше. 2. Для промежуточных значений температуры твердения и возраста раствора его прочность определяется интерполяцией.

Применение противоморозных добавок при кладочных работах в условиях низких температур регулируется требованиями, приведенными в табл. 3.46, 3.47 и 3.48.

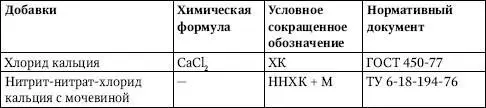

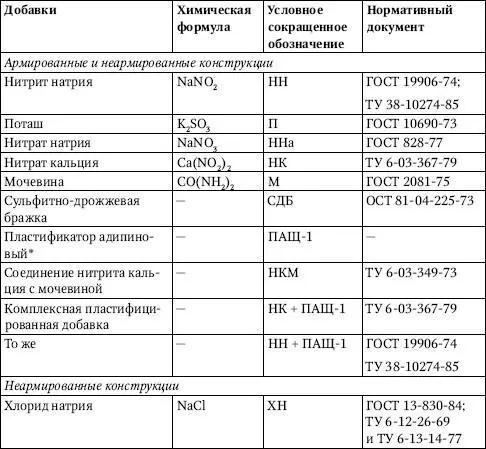

Таблица 3.46.Противоморозные и пластифицирующие добавки в растворы, условия их применения и ожидаемая прочность раствора

* Выпускается Щелковским химкомбинатом.

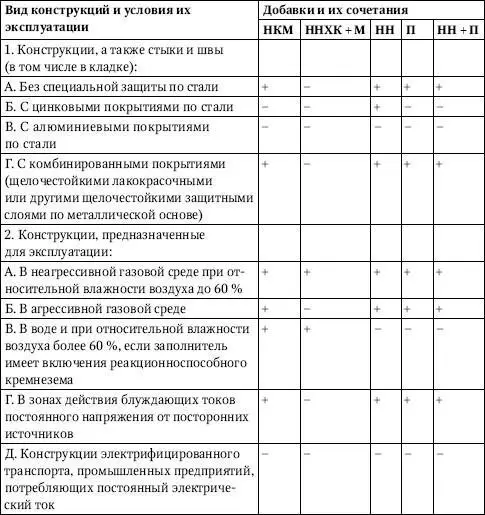

Таблица 3.47.Условия применения добавок к растворам

Примечания
