Монтаж мачт и продолжение установки секций башен разрешаются после достижения бетоном 50 % проектной прочности.

Оттяжки мачт испытывают целиком или отдельными участками усилием, равным 0,6 разрывного усилия каната в целом.

Оттяжки перевозят к месту монтажа при диаметре каната до 42 мм и длине до 50 м в бухтах с внутренним диаметром 2 м, при длине более 50 м – намотанными на барабаны диаметром 2,5 м, а при диаметре каната более 42 мм – на барабанах диаметром 3,5 м.

Мачты с опорными изоляторами следует монтировать на временной опоре с подведением изоляторов после монтажа мачты.

Болты во фланцевых соединениях закрепляются двумя гайками.

Установка секций ствола мачты выше места крепления постоянных оттяжек или временных расчалок разрешается только после закрепления и монтажного натяжения оттяжек нижележащего яруса. Все постоянные оттяжки и временные расчалки каждого яруса следует подтягивать к анкерным фундаментам и натягивать до заданной величины одновременно, с одинаковой скоростью и усилием.

Усилие монтажного натяжения в оттяжках мачт определяется по формулам:

где N – величина монтажного натяжения при температуре воздуха во время производства работ;

N 1– величина натяжения при температуре на 40 °C выше среднегодовой температуры;

N 2 – величина натяжения при температуре на 40 °C ниже среднегодовой температуры;

N c– величина натяжения при среднегодовой температуре воздуха в районе установки мачты;

T c– среднегодовая температура воздуха в районе установки мачты по данным гидрометеорологической службы;

T – температура воздуха во время натяжения оттяжек мачты.

Примечания

1. величины N 1, N 2, N cдолжны быть указаны в чертежах КМ.

2. В чертежах КМ за среднегодовую температуру условно принята t = 0 °C.

Выверку мачт следует производить после демонтажа монтажного крана без подвешенных антенных полотен при скорости ветра не более 10 м/с в уровне верхнего яруса оттяжек.

Предельные отклонения законченных монтажом конструкций мачт и башен не должны превышать величин, приведенных в табл. 3.36.

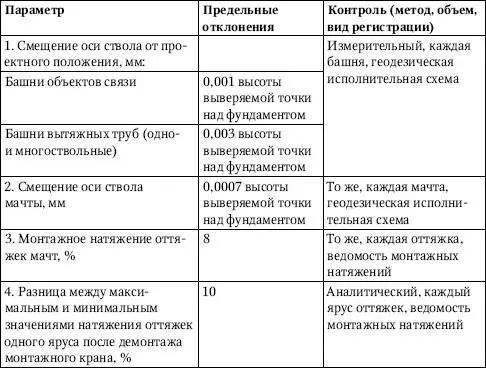

Таблица 3.36.Предельные отклонения законченных монтажом конструкций мачт и башен

При складировании, перевозке, хранении и монтаже деревянных конструкций необходимо учитывать их особенности. Так, конструкции, изготовленные из дерева, нуждаются в защите от атмосферных воздействий. Число действий по кантовке и перекладыванию деревянных конструкций при их погрузке, выгрузке и монтажу должно быть минимальным.

Конструкции или их элементы, обработанные огнезащитными составами на основе со лей, следует хранить в условиях, предотвращающих увлажнение и вымывание солей.

Несущие деревянные конструкции зданий монтируют в укрупненном виде: в виде полурам и полуарок, собранных арок, секций или блоков, с покрытием и кровлей.

Укрупнительная сборка с затяжкой производится в вертикальном положении, без затяжки – в горизонтальном положении.

Установка накладок в коньковых узлах производится после достижения плотного примыкания стыкуемых поверхностей.

К монтажу конструкций следует приступать после подтяжки всех металлических соединений и устранения дефектов.

При контакте деревянных конструкций с кирпичной кладкой, грунтом, монолитным бетоном до начала монтажа необходимо провести изоляционные работы.

Допуски и отклонения, характеризующие точность строительных и монтажных работ, назначаются проектом и определяются по ГОСТ 21779-82. Остальные отклонения не должны превышать указанных в табл. 3.37.

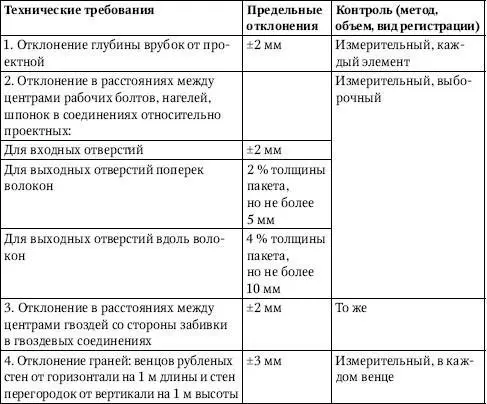

Таблица 3.37.Предельные отклонения при монтаже деревянных конструкций

Монтаж арок и рам с соединениями на рабочих болтах или нагелях производится с закрепленными опорными узлами.

Монтаж деревянных конструкций пролетом 24 м и более производится специализированной монтажной организацией.

Безраскосные трехшарнирные фермы из прямолинейных клееных элементов с деревянной и металлической затяжкой собирают из отдельных элементов на специальной площадке.

При установке деревянных колонн, стоек, при стыковке их элементов необходимо добиваться плотного примыкания торцов сопрягаемой конструкции. Величина зазора в стыках с одного края не должна превышать 1 мм. Сквозные щели не допускаются.

В деревянных колоннах и стойках до начала монтажа следует выносить метки для постановки ригелей, прогонов, распорок, связей, панелей.

При монтаже стеновых пане лей верхняя панель не должна западать относительно нижней.

Плиты покрытия следует укладывать от карниза к коньку с площадками их опирания на несущие конструкции не менее 5 см. Между плитами необходимо оставлять зазоры для герметизации швов.

На уложенных в покрытие плитах без верхней обшивки запрещается производить оформление примыканий плит к стенам, заделку стыков междуплитами, кровельные и мелкие ремонтные работы. Для выполнения перечисленных работ на покрытии необходимо устраивать временный дощатый защитный настил.

После укладки плит покрытия и заделки стыков следует укладывать кровлю, не допуская увлажнения утеплителя.

Брусчатые и бревенчатые стены нужно собирать с запасом на осадку, вызванную усыханием древесины и усадкой материала для заделки швов. Запас должен составлять 3–5 % высоты стен.

Стены горизонтальной и вертикальной разрезок монтируются с укрупнительной сборкой в карты. Допускается и поэлементный монтаж.

Панели перегородок в многоэтажных зданиях монтируются после монтажа несущих элементов с применением специальных приспособлений (кантователи, вышки с лебедками) без монтажных кранов, в одноэтажных зданиях– с помощью монтажных кранов.

Установка панелей и плит в плане и по высоте выполняется путем совмещения рисок на монтируемых и опорных конструкциях. Верх панелей выверяется относительно разбивочных осей.

Уплотняющие прокладки в горизонтальные и вертикальные стыки панелей следует укладывать до установки панелей.

Законченные монтажом стены из асбестоцементных экструзионных панелей принимают поэтажно, посекционно или по пролетам. При приемке проверяются надежность закрепления панелей и отсутствие повреждений.
