Примечание.Отклонение симметричности установки фермы, балки, ригеля, щита перекрытия и покрытия (при длине площадки опирания 50 мм и более) – 10 мм.

Сварные соединения контролируются следующими методами: радиографическим или ультразвуковым в объеме 5 % – при ручной или механизированной сварке и 2 % – при автоматизированной сварке.

Данные правила распространяются на монтаж конструкций многоэтажных зданий высотой до 150 м.

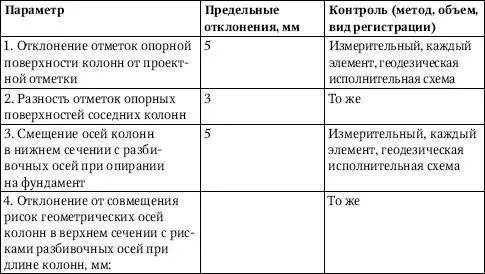

Предельные отклонения размеров собранных блоков и положения отдельных элементов в составе блока не должны быть более величин, приведенных в табл. 3.26.

Конструкции устанавливаются поярусно.

Бетонирование может отставать от установки конструкций на 5 ярусов при обеспечении прочности и устойчивости смонтированных конструкций.

Предельные отклонения положения элементов конструкций и блоков не должны превышать величин, приведенных в табл. 3.28.

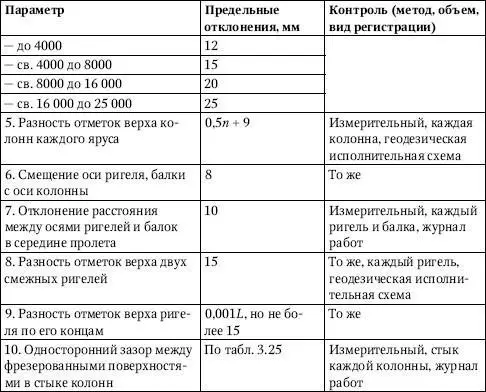

Таблица 3.28.Предельные отклонения положения элементов конструкций и блоков

Обозначения, принятые в табл. 3.28: n – порядковый номер яруса колонн; L – длина ригеля.

Данные правила распространяются на монтаж транспортерных галерей всех типов (балочных, решетчатых, оболочечных).

Предельные отклонения размеров собранных блоков не должны превышать величин, указанных в табл. 3.24. Эллиптичность цилиндрических оболочек (труб) при наружном диаметре D не должна превышать 0,005D.

Пролетные строения транспортерных галерей следует поднимать блоками, включающими ограждающие конструкции и рамы для транспортеров.

Многопролетные транспортерные галереи устанавливаются в направлении от анкерной (неподвижной) опоры к качающейся (подвижной).

Предельные отклонения положения колонн и пролетных строений не должны превышать величин, приведенных в табл. 3.29.

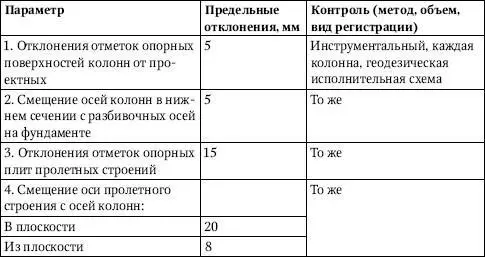

Таблица 3.29.Предельные отклонения положения колонн и пролетных строений

Данные правила распространяются на монтаж следующих конструкций:

♦ вертикальных сварных цилиндрических резервуаров для нефти и нефтепродуктов объемом до 50 тыс. м 3с высотой стенки до 18 м;

♦ мокрых газгольдеров объемом до 30 тыс. м 3с вертикальными направляющими;

♦ водонапорных башен с баками объемом до 3600 м 3.

До начала монтажа конструкций резервуаров и газгольдеров необходимо проверить разбивку осей с центром основания, отметки поверхности основания и фундамента, соответствие толщин и состава гидроизоляционного слоя проектным, степень его уплотнения. Также проверяются обеспечение отвода поверхностных вод от основания и фундамент под шахтную лестницу.

Предельные отклонения размеров оснований и фундаментов резервуаров, газгольдеров и водонапорных башен не должны превышать величин, приведенных в табл. 3.30.

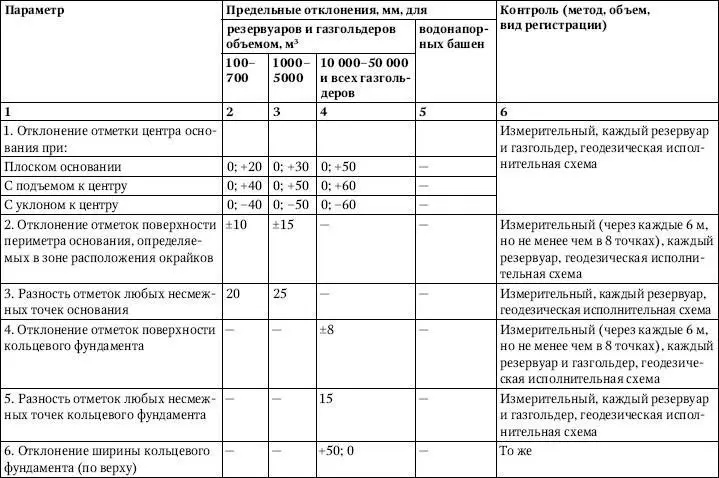

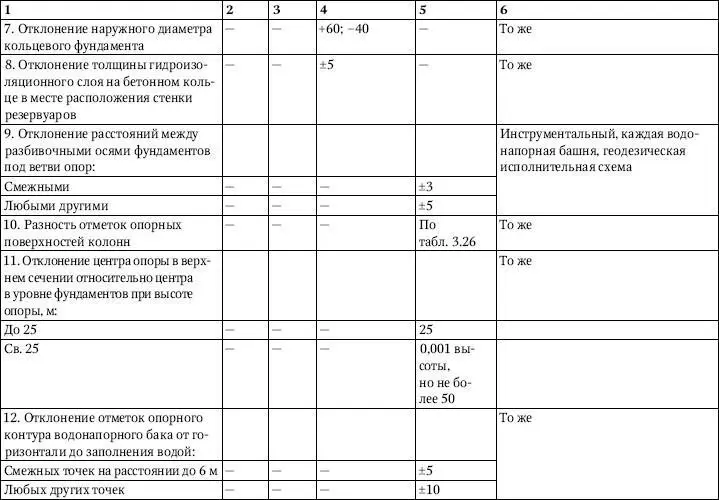

Таблица 3.30.Предельные отклонения размеров оснований и фундаментов резервуаров, газгольдеров и водонапорных башен

При монтаже днища из центральной рулонированной части и окрайков сначала собирают и заваривают кольцо окрайков, затем – центральную часть днища.

При монтаже резервуаров объемом более 20 тыс. м 3окрайки следует укладывать по радиусу более проектного на 15 мм.

По окончании сборки кольца окрайков необходимо проверить отсутствие изломов в стыках окрайков, прогибов и выпуклостей, а также горизонтальность кольца окрайков.

По окончании сборки и сварки днища фиксируется центр резервуара приваркой шайбы и на днище наносятся разбивочные оси резервуара.

При монтаже рулонированных стенок необходимо обеспечивать их устойчивость, не допускать деформирования днища и нижней кромки полотнища стенок.

Развертывание рулонов высотой 18 м производится участками длиной не более 2 м, а высотой менее 18 м – участками длиной не более 3 м.

Вертикальность стенки резервуара без верхнего кольца жесткости при развертывании необходимо контролировать через 6 м, а резервуара с кольцом жесткости – при установке каждого элемента кольца.

При монтаже резервуара с промежуточными кольцами жесткости по высоте стенки установка элементов этих колец должна опережать установку верхнего кольца на 5–7 м.

Днища резервуаров и газгольдеров из отдельных листов с окрайками собираются в два этапа: сначала окрайки, а затем центральная часть с укладкой листов полосами от центра к периферии.

Временное взаимное крепление листов до сварки обеспечивается приспособлениями, фиксирующими зазоры между кромками листов.

Стенку резервуара водонапорного бака из отдельных листов следует собирать поярусно с обеспечением ее устойчивости от ветровых нагрузок.

При монтаже покрытия колокола газгольдера не допускается размещать на нем грузы.

Приварку внешних направляющих к резервуар у газгольдера следует производить после сборки и сварки каждой направляющей.

Масса грузов для обеспечения давления газа и фактическая масса подвижных секций газгольдеров не должны расходиться с проектом более чем на 2 %.

Предельные отклонения фактических геометрических размеров и формы стальных конструкций резервуаров для нефти и нефтепродуктов, баков водонапорных башен от проектных после сборки и сварки не должны превышать значений, приведенных в табл. 3.31-3.33, а мокрых газгольдеров – в табл. 3.34.

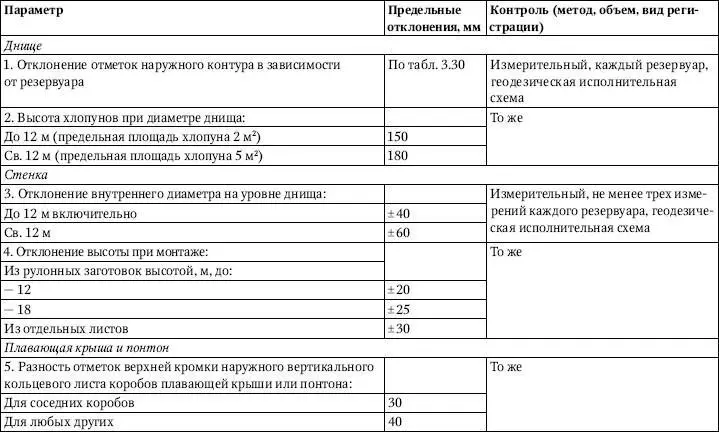

Таблица 3.31.Предельные отклонения размеров и формы стальных конструкций

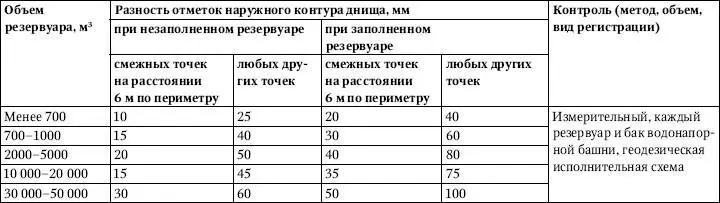

Таблица 3.32.Предельные отклонения размеров и формы наружного днища стальных резервуаров после сварки и сборки

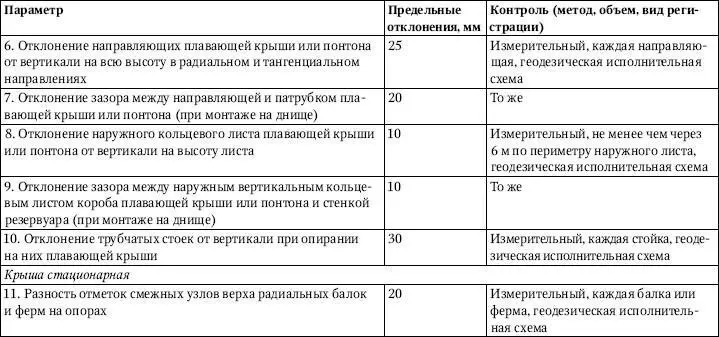

Таблица 3.33.Предельные отклонения от вертикали стенок стальных резервуаров
