Прочность бетона в стыках ко времени распалубки должна соответствовать предусмотренной в проекте и быть не менее 50 % проектной прочности на сжатие.

Существует ряд специальных требований к выполнению данного вида работ.

Материалы для изоляции стыков следует применять только в соответствии с проектом.

Панели должны быть огрунтованными, со стыками, грунтовка сплошная.

Поверхности панелей наружных стен со стыками перед выполнением работ необходимо очистить от пыли, грязи, наплывов бетона и просушить.

Повреждения бетонных панелей в стыках следует ремонтировать с применением полимерцементных составов. Нанесение герметизирующих мастик на влажные, заиндевевшие или обледеневшие поверхности стыков запрещено.

Для воздухоизоляции стыков применяются воздухозащитные ленты на клею или самоклеящиеся. Их следует соединять по длине внахлест с длиной нахлеста 100–120 мм. Соединения лент в вертикальных стыках должны располагаться на расстоянии не менее 0,3 м от пересечения вертикальных и горизонтальных стыков. Конец нижерасположенной ленты необходимо наклеивать поверх ленты в стыке монтируемого этажа.

Наклеенная воздухозащитная лента должна прилегать к изолируемой поверхности стыков без пузырей, вздутий и складок.

Теплоизоляционные вкладыши устанавливают в колодцы вертикальных стыков панелей наружных стен после устройства воздухоизоляции. В местах стыкования теплоизоляционных вкладышей не должно быть зазоров.

Уплотняющие прокладки в стыках закрытого и дренированного типов устанавливают насухо. В стыках закрытого типа при соединении наружных стеновых панелей внахлест, в горизонтальных стыках дренированного типа, в горизонтальных стыках открытого типа, в стыках панелей пазогребневой конструкции допускается устанавливать уплотняющие прокладки до монтажа панелей.

Уплотняющие прокладки следует устанавливать в стыки без разрывов. Соединять их необходимо по длине «на ус», располагая соединение на расстоянии не менее 0,3 м от пересечения вертикального и горизонтального стыков. Уплотнять стыки двумя прокладками запрещено. Обжатие прокладок в стыках должно составлять не менее 20 % диаметра их поперечного сечения.

После установки уплотняющих прокладок осуществляется изоляция стыков мастиками с помощью электрогерметизаторов, пневматических, ручных шприцев и других средств. Температура мастик во время нанесения при положительных температурах воздуха должна быть 15–20 °C. Нанесенным слоем мастики следует заполнить без пустот весь стык.

Защита слоя нетвердеющей мастики выполняется полимерцементными растворами, ПВХ, бутадиенстирольными или кумаронокаучуковыми красками.

В стыках открытого типа жесткие водоотбойные экраны следует вводить в вертикальные каналы открытых стыков сверху вниз до упора в водоотводящий фартук.

При работе с жесткими водоотбойными экранами в виде гофрированных металлических лент их нужно устанавливать в вертикальные стыки так, чтобы раскрытие крайних гофр было обращено к фасаду Экран должен входить в паз свободно. При раскрытии вертикального стыка пане лей более 20 мм следует устанавливать две ленты, склепанные по краям. Гибкие водоотбойные экраны устанавливаются в вертикальные стыки как снаружи, так и изнутри здания.

Неметаллические водоотводящие фартуки из упругих материалов следует наклеивать на верхние грани стыкуемых панелей на длину не менее 100 мм в обе стороны от оси вертикального стыка.

Изоляция стыков между оконными блоками и четвертями в проемах ограждений выполняется путем нанесения нетвердеющей мастики на поверхность четверти перед установкой блока или путем нагнетания мастики в зазор между оконными блоками и ограждением после закрепления блока. Места примыкания металлических подоконных сливов к коробке следует изолировать нетвердеющей мастикой.

При изоляции стыков между оконными блоками и ограждениями с проемами без четверти перед нанесением мастик устанавливается уплотняющая прокладка.

При монтаже стальных конструкций запрещаются ударные воздействия на сварные конструкции из сталей:

♦ с пределом текучести 390 МПа (40 кгс/мм 2) и менее – при температуре ниже -25 °C;

♦ с пределом текучести свыше 390 МПа (40 кгс/мм 2) – при температуре ниже 0 °C.

При укрупнительной сборкепредельные отклонения размеров, определяющих собираемость конструкций (длина элементов, расстояние между группами монтажных отверстий), при сборке отдельных конструктивных элементов и блоков не должны превышать величин, приведенных в табл. 3.26 и дополнительных правилах.

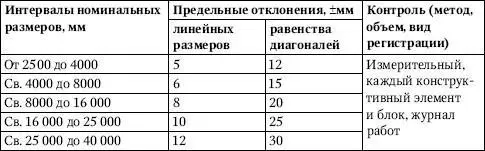

Таблица 3.26.Предельные отклонения размеров, определяющих собираемость конструкций

Данные работы производятся с соблюдением ряда правил и требований.

Закрепление конструкций (отдельных элементов и блоков) в проектном положении с монтажными соединениями на болтах выполняется сразу после проверки положения и выверки конструкций.

Конструкции с монтажными сварными соединениями следует закреплять в два этапа – вначале временно, затем по проекту.

Балки путей подвесного транспорта и другие элементы с опорой на части покрытия (мостики для обслуживания светильников, балки и монорельсы для эксплуатационных ремонтов кранов с площадками обслуживания) устанавливаются при сборке блоков.

При сборке соединений отверстия в деталях совмещаются и детали фиксируются сборочными пробками, а пакеты стягиваются болтами. В соединениях с двумя отверстиями сборочную пробку следует устанавливать в одно из них.

В собранном пакете болты должны пройти в 100 % отверстий. Возможна прочистка 20 % отверстий сверлом.

Под гайки болтов устанавливается не более двух круглых шайб. Разрешена установка одной такой же шайбы под головку болта. Возможна установка косых шайб. Резьба болтов не должна входить вглубь отверстия более чем на половину толщины крайнего элемента пакета со стороны гайки.

Против самоотвинчивания гаек применяются пружинные шайбы или контргайки согласно указаниям в рабочих чертежах. Использование пружинных шайб не допускается при овальных отверстиях, при разности диаметров отверстия и болта более 3 мм, а также при совместной установке с круглой шайбой. Запрещено стопорение гаек забивкой резьбы болта или приваркой их к стержню болта.
