Для расчета устройств, обеспечивающих предварительный отрыв створок блок-форм крупнощитовой опалубки, объемно-переставной и тоннельной опалубки, следует принимать нормативные нагрузки по табл. 3.20 и 3.21.

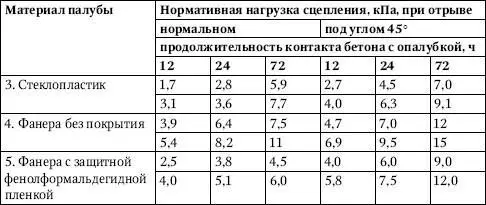

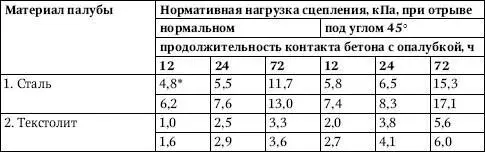

Таблица 3.20.Нормативные нагрузки для расчета устройств, обеспечивающих предварительный отрыв створок блок-форм крупнощитовой опалубки, объемно-переставной и тоннельной опалубки

Над чертой – для бетонов класса В7,5, под чертой – для бетонов класса В20.

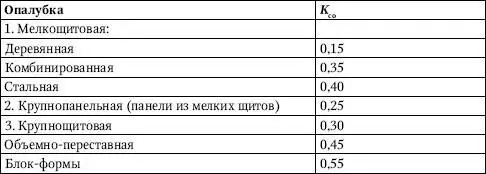

Таблица 3.21.Коэффициент, учитывающий условия отрыва и степень жесткости опалубки

Примечание.Для определения расчетных значений нагрузки касательного сцепления данные табл. 3.21 следует умножать на коэффициент 1,35.

Расчетные сопротивления материалов принимаются с коэффициентом К. Увеличение расчетных сопротивлений при кратковременности действия нагрузки К для древесных материалов принимается равным 1,4.

Усилие отрыва опалубки от бетона рекомендуется определять по формуле:

P oт= K coσ н F к,

P = K ст F,

где K co– коэффициент, учитывающий условия отрыва и степень жесткости опалубки (определяется по табл. 3.21);

σ н– нормативная нагрузка сцепления, кПа;

F к– площадь контакта опалубки с бетоном, м 2.

Для расчета усилий срыва катучей опалубки нормативные нагрузки следует принимать по табл. 3.22.

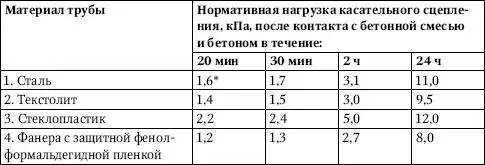

Таблица 3.22.Нормативные нагрузки для расчета усилий срыва катучей опалубки

* Для бетона класса В10.

Типы опалубок следует применять в соответствии с ГОСТ 23478-79.

Древесные, металлические, пластмассовые и другие материалы для опалубки должны отвечать требованиям ГОСТ 23478-79; деревянные клееные конструкции – ГОСТ 20850-84 или ТУ; фанера ламинированная– ТУ 18-649-82; ткани пневматических опалубок – утвержденным ТУ.

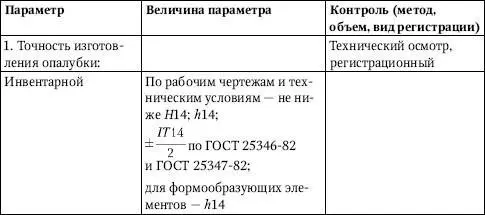

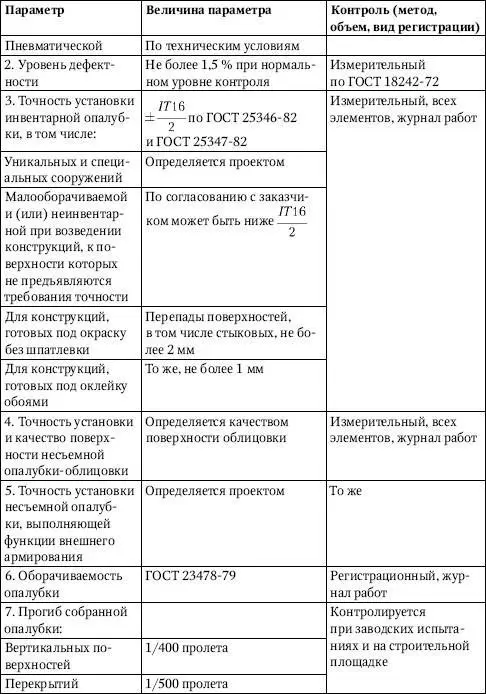

Допустимая прочность бетона при распалубке приведена в табл. 3.23.

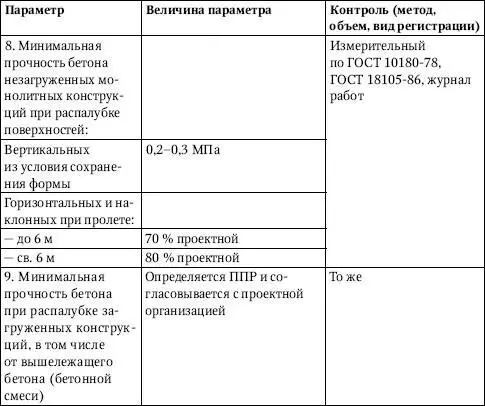

Таблица 3.23.Допустимая прочность бетона при распалубке

Монтаж конструкций каждого вышележащего этажа многоэтажного здания производится после закрепления всех монтажных элементов и достижения бетоном замоноличенных стыков несущих конструкций прочности, указанной в ППР.

В случаях, когда прочность и устойчивость конструкций обеспечиваются сваркой монтажных соединений, допускается монтировать конструкции нескольких этажей без замоноличивания стыков.

Марки растворов, применяемых при монтаже конструкций, указываются в проекте. Подвижность раствора должна составлять 5–7 см по глубине погружения конуса.

Предельные отклонения от ориентиров при установке сборных элементов, а также отклонения законченных монтажных конструкций от проектного положения не должны превышать величин, приведенных в табл. 3.24.

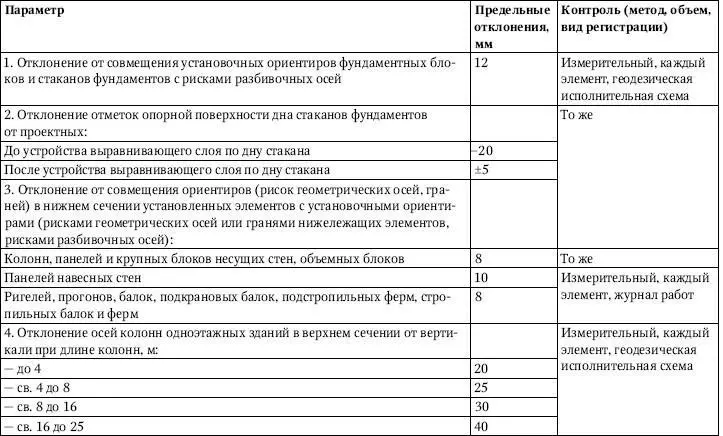

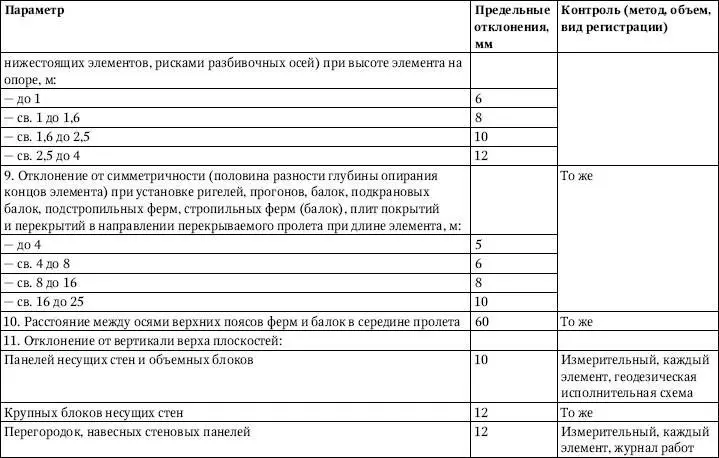

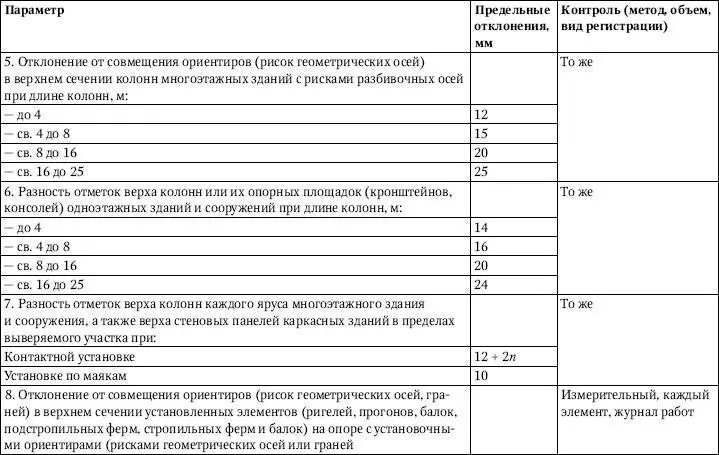

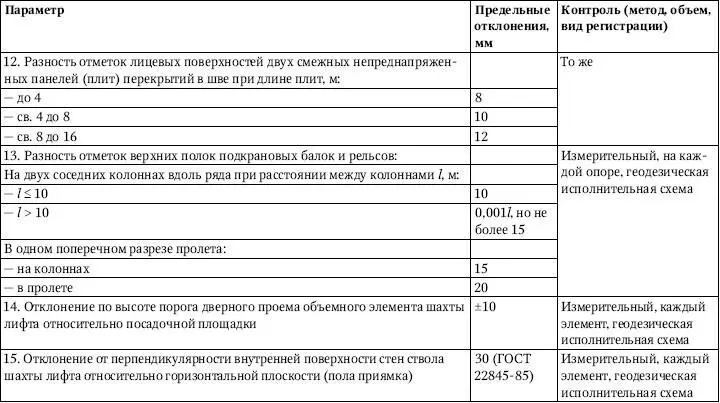

Таблица 3.24.Предельные отклонения от ориентиров при установке сборных элементов, отклонения законченных монтажных конструкций от проектного положения

Обозначение, принятое в табл. 3.24: п – порядковый номер яруса колонн или число установленных по высоте панелей.

Примечание.Глубина опирания горизонтальных элементов на несущие конструкции должна быть не менее указанной в проекте.

При приемке законченных бетонных и железобетонных конструкций следует проверять соответствие объекта рабочим чертежам, качество бетона по прочности, морозостойкости, водонепроницаемости, а также качество применяемых материалов, полуфабрикатов и изделий.

Требования к законченным бетонным и железобетонным конструкциям приведены в табл. 3.25.

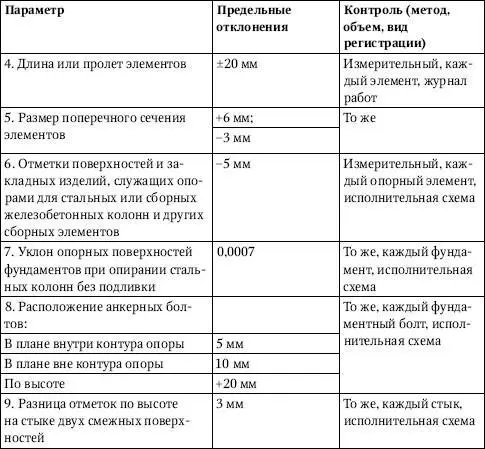

Таблица 3.25.Требования к законченным бетонным и железобетонным конструкциям

Установку блоков фундаментов стаканного типа производят относительно разбивочных осей по двум перпендикулярным направлениям, совмещая осевые риски фундаментов с ориентирами на основании.

Установку блоков ленточных фундаментов и стен подвала производят, начиная с установки маячных блоков в углах здания и на пересечении осей. Маячные блоки устанавливают, совмещая их осевые риски с рисками разбивочных осей, по двум перпендикулярным направлениям.

Фундаментные блоки следует устанавливать на выровненный слой песка. Предельное отклонение отметки выравнивающего слоя песка от проектного не должно превышать -15 мм.

Установку блоков стен подвала выполняют с соблюдением перевязки. Рядовые блоки устанавливают, ориентируя низ по обрезу блоков нижнего ряда, верх – по разбивочной оси. Блоки наружных стен ниже уровня грунта выравнивают по внутренней стороне стены, а выше – по наружной. Вертикальные и горизонтальные швы между блоками заполняют раствором и расшивают с двух сторон.

Положение колонн и рам рекомендуется выверять по двум взаимно перпендикулярным направлениям.

Низ колонн выверяют, совмещая риски, обозначающие их геометрические оси в нижнем сечении, с рисками разбивочных осей или геометрических осей нижеустановленных колонн. Способ опоры колонн на дно стакана: низ колонны закрепляется от горизонтального перемещения на период до замоноличивания узла.
