Юрий Казаков - Универсальный справочник прораба. Современная стройка в России от А до Я

Защитные свойства кислотостойкого бетона по отношению к стальной арматуре обеспечиваются введением в его состав ингибиторов коррозии до 0,1–0,3 % массы жидкого стекла: окиси свинца, комплексной добавки катапина и сульфонола, фенилантранилата натрия.

Повышение химической стойкости конструкций из кислотостойкого бетона обеспечивается двукратной обработкой раствором серной кислоты 25-40-процентной концентрации.

Материалы для щелочестойких бетонов, контактирующих с растворами щелочей при температуре до 50 °C, должны удовлетворять требованиям ГОСТ 10178-85. Не допускается применение цементов с активными минеральными добавками. Содержание гранулированных или электротермофосфорных шлаков должно быть не менее 10 и не белее 20 %. Содержание минерала СуА в портландцементе и шлакопортландцементе должно быть не более 8 %. Применение глиноземистого вяжущего запрещено.

Песок для щелочестойкого бетона, эксплуатируемого при темпера туре до 30 °C, следует применять в соответствии с требованиями ГОСТ 10268-80. При температуре выше 30 °C необходимо использовать дробленый заполнитель из щелочестойких пород – известняка, доломита, магнезита. Щебень для щелочестойких бетонов, эксплуатируемых при температуре до 30 °C, следует применять из плотных изверженных пород – гранита, диабаза, базальта. Щебень для щелочестойких бетонов, эксплуатируемых при температуре выше 30 °C, надлежит применять из плотных карбонатных осадочных или метаморфических пород – известняка, доломита, магнезита и т. п. Водонасыщение щебня не должно превышать 5 %.

Особенности применения материалов для приготовления обычного бетона, эксплуатируемого при температуре до 200 °C, и жаростойкого бетона приведены в табл. 3.1 и 3.2.

Дозирование материалов, приготовление и транспортировка бетонных смесей должны осуществляться в соответствии с требованиями ГОСТ 7473-85 и ГОСТ 20910-82.

Увеличение подвижности бетонных смесей для обычных бетонов, эксплуатируемых при температуре до 200 °C, возможно за счет применения пластификаторов и суперпластификаторов.

Применение химических ускорителей твердения в бетонах, эксплуатируемых при температуре выше 150 °C, запрещено.

Бетонные смеси следует укладывать непрерывно при температуре не ниже 15 °C.

Работы с этими видами бетонов производятся по обычной технологии.

Когда обычные способы бетонирования неприменимы из-за расслоения смеси либо сложности сооружения, следует применять метод раздельного бетонирования (способ восходящего раствора или способ втапливания крупного заполнителя в раствор).

При укладке бетонных смесей запрещается применение ленточных и вибрационных транспортеров, вибробункеров, виброхоботов. Сбрасывание особо тяжелой бетонной смеси допускается с высоты не более 1 м.

При выполнении бетонных работ в условиях отрицательных температур (среднесуточная температура ниже 5 °C и минимальная суточная температура ниже 0 °C) должны соблюдаться определенные правила.

Приготовление бетонной смеси необходимо производить в обогреваемых бетоносмесительных установках.

Состояние основания для укладки бетонной смеси, его температура и способ укладки должны исключать возможность замерзания смеси. При температуре ниже -10 °C бетонирование густоармированных конструкций с арматурой из жестких прокатных профилей или с крупными металлическими закладными частями следует выполнять с предварительным отогревом металла.

Выпуски арматуры забетонированных конструкций необходимо утеплять на высоту не менее чем 0,5 м. Перед укладкой бетонной смеси поверхности полостей стыков сборных железобетонных элементов должны быть очищены.

Ускорение твердения бетона при бетонировании монолитных буронабивных свай и замоноличивании буроопускных следует обеспечивать путем введения в бетонную смесь комплексных противоморозных добавок.

Выбор способа выдерживания бетона при зимнем бетонировании монолитных конструкций надлежит производить в соответствии с табл. 3.9.

Основные требования к зимним бетонным работам приведены в табл. 3.10.

Таблица 3.9.Выбор наиболее экономичного метода выдерживания бетона при бетонировании монолитных конструкций в условиях низких температур

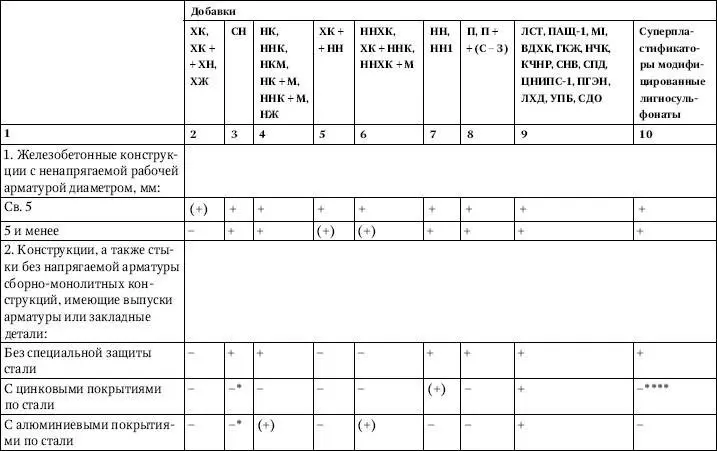

* Противоморозные добавки, как правило, следует применять в комплексе с пластифицирующими.

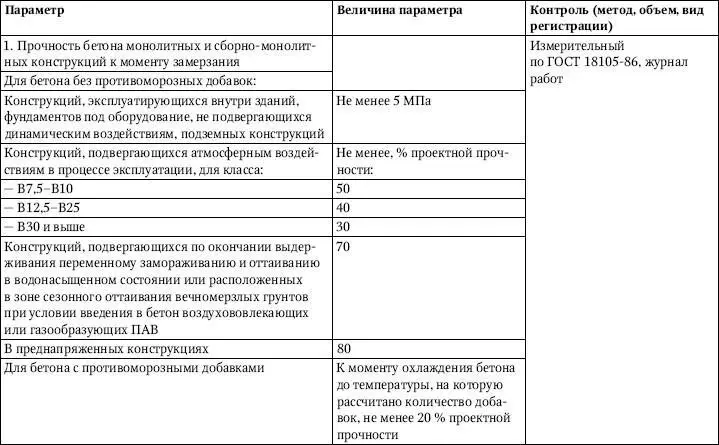

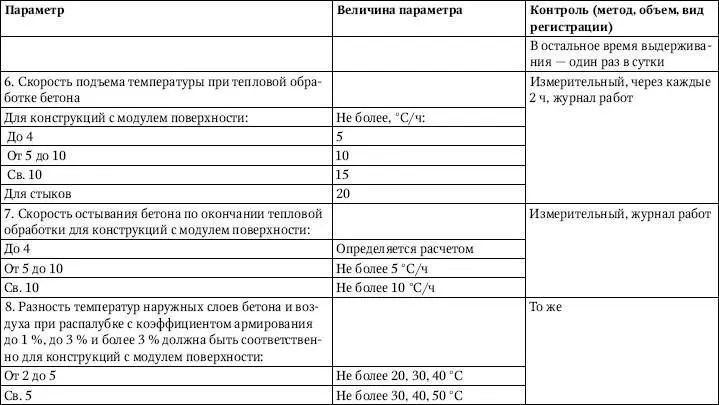

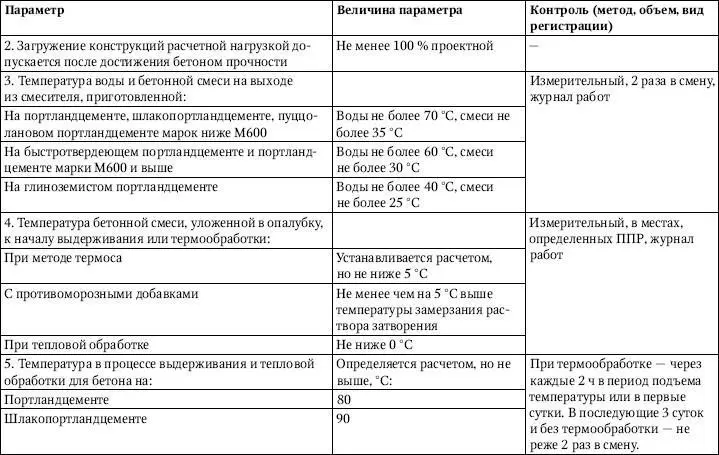

Таблица 3.10.Требования к бетонным работам в условиях отрицательных температур

При производстве бетонных работ при температуре воздуха выше 25 °C и влажности менее 50 % следует применять быстротвердеющие портландцементы, марка которых как минимум в 1,5 раза выше марочной прочности бетона. Для бетонов класса В22,5 и выше допускается использовать цементы, марка которых превышает марочную прочность бетона менее чем в 1,5 раза, при условии применения пластифицированных портландцементов или введения пластифицирующих добавок.

Температура бетонной смеси при бетонировании конструкций с модулем поверхности более 3 не должна превышать 30–35 °C, а для массивных конструкций с модулем поверхности менее 3 – 20 °C.

При появлении на уложенном бетоне трещин возможно его повторное вибрирование через 0,5–1 ч после окончания укладки. Также необходимо следить за увлажнением забетонированной поверхности.

Метод вертикально перемещаемой трубы (ВПТ)применяется при заглубленных конструкциях с глубиной от 1,5 м и более. При этом используется бетон проектного класса до В25.

Бетонирование методом восходящего раствора (ВР)с заливкой наброски из крупного камня цементно-песчаным раствором применяется при укладке под водой бетона на глубине до 20 м для получения прочности бетона, соответствующей прочности бутовой кладки. Метод ВР с заливкой наброски из щебня цементно-песчаным раствором применяется на глубинах до 20 м для возведения конструкций из бетона класса до В25.
