Юрий Казаков - Универсальный справочник прораба. Современная стройка в России от А до Я

При устройстве арматурных конструкций необходимо соблюдать требования, приведенные в табл. 3.14.

При расчете опалубки, лесов и креплений должны приниматься следующие нормативные нагрузки.

Вертикальные нагрузки:

а) собственная масса опалубки и лесов, которая определяется по чертежам. При устройстве деревянных опалубок и лесов объемную массу древесины следует принимать: для хвойных пород – 600 кг/м 3, для лиственных пород – 800 кг/м 3;

б) масса свежеуложенной бетонной смеси, принимаемая для бетона на гравии или щебне из камня твердых пород, – 2500 кг/м 3, для бетонов прочих видов – по фактическому весу;

в) масса арматуры, принимаемая по проекту, а при отсутствии проектных данных – 100 кг/м 3железобетонной конструкции;

г) нагрузки от людей и транспортных средств при расчете палубы, настилов и непосредственно поддерживающих их элементов лесов– 2,5 кПа; палубы или настила при расчете конструктивных элементов – 1,5 кПа.

Примечания

♦ Палуба, настилы и непосредственно поддерживающие их элементы должны проверяться на сосредоточенную нагрузку от массы рабочего с грузом (1300 Н) либо от давления ко лес двухколесной тележки (2500 Н) или иного сосредоточенного груза в зависимости от способа подачи бетонной смеси (но не менее 1300 Н).

♦ При ширине досок палубы или настила менее 150 мм указанный сосредоточенный груз распределяется на две смежные доски;

д) нагрузки от вибрирования бетонной смеси– 2 кПа горизонтальной поверхности (учитываются только при отсутствии нагрузок по п. «г»).

Горизонтальные нагрузки:

е) нормативные ветровые нагрузки;

ж) давление свежеуложенной бетонной смеси на боковые элементы опалубки, определяемое по табл. 3.15.

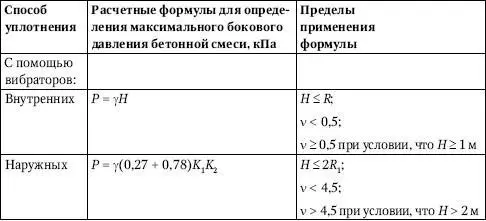

Таблица 3.15.Давление свежеуложенной бетонной смеси на боковые элементы опалубки

Обозначения, принятые в табл. 3.15:

♦ Р – максимальное боковое давление бетонной смеси, кПа;

♦ γ – объемная масса бетонной смеси, кг/м 3;

♦ Н – высота уложенного слоя бетонной смеси, оказывающего давление на опалубку, м;

♦ v – скорость бетонирования конструкции, м/ч;

♦ R, R 1 —соответственно радиусы действия внутреннего и наружного вибратора, м;

♦ K 1 – коэффициент, учитывающий влияние консистенции бетонной смеси: для жесткой и малоподвижной смеси с осадкой конуса 0–2 см – 0,8; для смесей с осадкой кону са 4–6 см – 1; для смесей с осадкой конуса 8-12 см – 1,2;

♦ K 2– коэффициент для бетонных смесей с температурой: 5–7 °C – 1,15; 12–17 °C – 1; 28–32 °C – 0,85.

Примечание.Указанные нагрузки должны учитываться только при отсутствии нагрузок по п. «и»;

з) нагрузки от вибрирования бетонной смеси – 4 кПа вертикальной поверхности опалубки.

При наружной вибрации несущие элементы опалубки (ребра, схватки, хомуты и т. п.), их крепления и соединения должны дополнительно рассчитываться на местные воздействия вибраторов. Нагрузки принимаются согласно закону гидростатического давления.

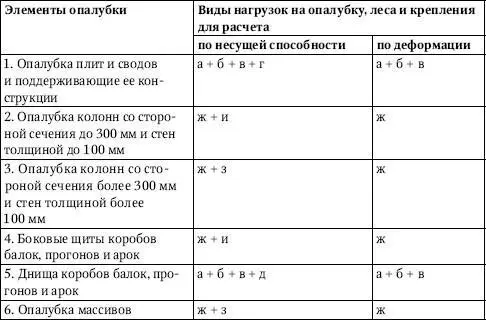

Таблица 3.16.Выбор наиболее невыгодных сочетаний нагрузок при расчете опалубки и поддерживающих лесов

Во всех случаях величину давления бетонной смеси следует ограничить величиной гидростатического давления Р max = γη,

результирующее давление при треугольной эпюре

и) нагрузки от сотрясений, возникающих при укладке бетонной смеси в опалубку бетонируемой конструкции (принимаются по табл. 3.17).

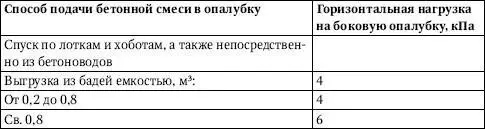

Таблица 3.17.Нагрузки от сотрясений, возникающих при укладке бетонной смеси в опалубку бетонируемой конструкции

Указанные динамические нагрузки должны учитываться полностью при расчете досок палубы и поддерживающих ее ребер. Балки (прогоны), поддерживающие ребра, следует рассчитывать в соответствии с фактической схемой конструкций, учитывая динамические воздействия в виде сосредоточенных грузов от двух смежных ребер при расстоянии между ними до 1 м и от одного ребра при расстоянии между ребрами 1 м и более. При этом должно учитываться наиболее невыгодное расположение этих грузов.

Конструктивные элементы, служащие опорами балок (прогонов), например подкосы, тяжи и др., следует рассчитывать на нагрузку от двух смежных ребер, расположенных по обе стороны рассчитываемого элемента (при расстоянии между ребрами менее 1 м), либо от одного ребра, ближайшего к этому элементу (при расстоянии между ребрами 1 м и более).

Выбор наиболее невыгодных сочетаний нагрузок при расчете опалубки и поддерживающих лесов должен осуществляться в соответствии с табл. 3.18.

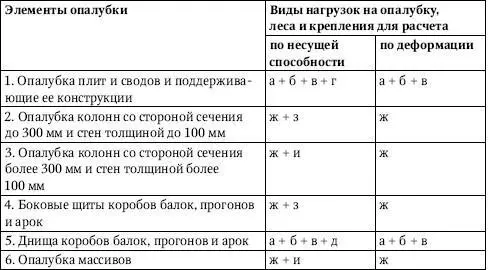

Таблица 3.18.Выбор наиболее невыгодных сочетаний нагрузок при расчете опалубки и поддерживающих лесов

При расчете элементов опалубки и лесов по несущей способности перечисленные выше нормативные нагрузки необходимо умножать на коэффициенты перегрузки, приведенные в табл.3.19. При совместном действии полезных и ветровых нагрузок все расчетные нагрузки, кроме собственной массы, вводятся с коэффициентом 0,9.

При расчете элементов опалубки и лесов по деформации нормативные нагрузки учитываются без умножения на коэффициенты перегрузки.

Распределение давления по высоте опалубки принято по аналогии с гидростатическим давлением по треугольной эпюре.

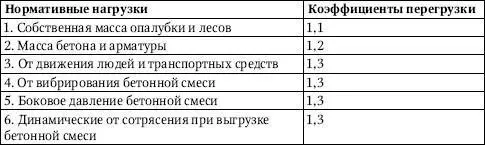

Таблица 3.19.Коэффициенты перегрузки

Прогиб элементов опалубки под действием воспринимаемых нагрузок не должен превышать следующих значений:

♦ 1/400 пролета элемента опалубки;

♦ 1/500 пролета для опалубки перекрытий.

Расчет лесов и опалубки на устойчивость против опрокидывания следует производить при учете совместного действия ветровых нагрузок и собственной массы, а при установке опалубки совместно с арматурой – также и массы последней. Коэффициенты перегрузок должны приниматься равными: для ветровых нагрузок – 1/2, для удерживающих нагрузок – 0,8.

Расчет опалубки-облицовки, остающейся в теле сооружения, необходимо выполнять как расчет основных элементов сооружения с последующей проверкой на воздействие перечисленных выше нагрузок.
