Юрий Казаков - Универсальный справочник прораба. Современная стройка в России от А до Я

Инъекционный и вибронагнетательный методыприменяются для бетонирования подземных тонкостенных конструкций из бетона класса В25 на заполнителе максимальной фракции 10–20 мм.

Метод укладки бетонной смеси бункерамиприменяется при бетонировании конструкций из бетона класса В20 на глубине более 20 м.

Метод втрамбовывания бетонной смесиприменяется на глубине менее 1,5 м для больших площадей, бетонируемых до отметки, расположенной выше уровня воды, при классе бетона до В25.

Метод напорного бетонированияпутем непрерывного нагнетания бетонной смеси при избыточном давлении применяется при возведении подземных конструкций в обводненных грунтах и сложных гидрогеологических условиях при устройстве подводных конструкций на глубине более 10 м, а также при возведении сильноармированных конструкций.

Метод укатки малоцементной жесткой бетонной смесиприменяется для возведения плоских протяженных конструкций из бетона класса до В20. Толщина укатываемого слоя при этом равна 20–50 см.

Для цементно-грунтовых конструкций нулевого цикла при глубине заложения до 0,5 м используется буросмесительная технология– смешивание расчетного количества цемента, грунта и воды в скважине буровым оборудованием.

При подводном бетонировании необходимо обеспечивать изоляцию бетонной смеси от воды в процессе ее транспортировки под воду и укладки, плотность опалубки, непрерывность бетонирования, контроль за состоянием опалубки при укладке бетонной смеси.

Бетонирование способом ВПТ после аварийного перерыва возобновляется только при условии достижения бетоном в оболочке прочности 2,0–2,5 МПа, удаления с поверхности подводного бетона шлама и слабого бетона, обеспечения надежной связи вновь укладываемого бетона с затвердевшим бетоном (штрабы, анкеры и т. д.).

При подаче бетонной смеси под воду бункерами запрещено свободное сбрасывание смеси в воду, а также разравнивание уложенного бетона горизонтальным перемещением бункера.

Втрамбовывание вновь поступающих порций бетонной смеси производится не ближе 200–300 мм от уреза воды, при этом не допускается сплыв смеси поверх откоса в воду.

В конструкциях типа «стена в грунте» бетонирование траншей следует выполнять секциями длиной не более 6 м с применением инвентарных межсекционных разделителей.

При наличии в траншее глинистого раствора бетонирование секции производится не позднее чем через 6 ч после заливки раствора в траншею. В противном случае следует заменить глинистый раствор с одновременной выработкой шлама, осевшего на дно траншеи.

Арматурный каркас перед погружением в глинистый раствор необходимо смачивать водой.

Расстояние от бетонолитной трубы до межсекционного разделителя должно быть не более 1,5 м при толщине стены до 40 см и не более 3 м при толщине стены более 40 см.

Требования к бетонным смесям при их укладке специальными методами приведены в табл. 3.11.

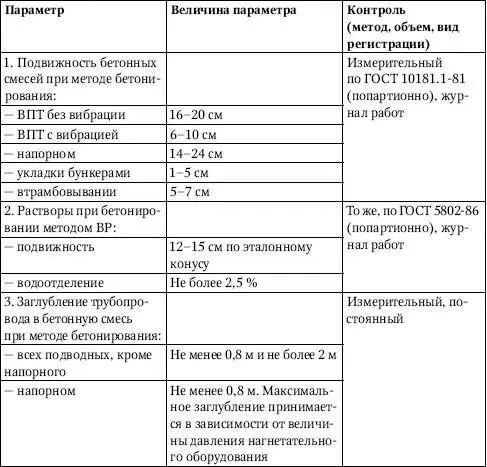

Таблица 3.11.Требования к бетонным смесям при их укладке специальными методами

Инструмент для механической обработки следует выбирать в зависимости от физико-механических свойств бетона и железобетона с учетом требований, предъявляемых к качеству обработки ГОСТ на алмазный инструмент (табл. 3.12).

Охлаждение инструмента следует предусматривать водой под давлением 0,15-0,2 МПа, для снижения энергоемкости обработки – растворами поверхностно-активных веществ концентрации 0,01-1 %.

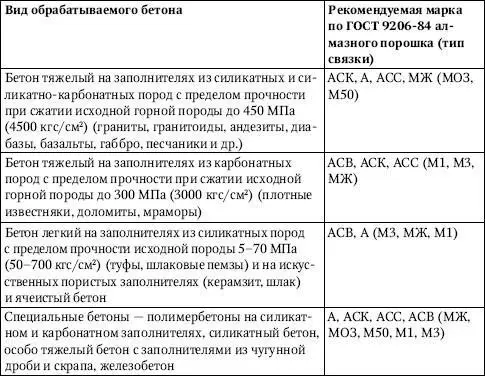

Таблица 3.12.Рекомендуемые марки порошка и связки алмазного инструмента для обработки бетона и железобетона

Требования к режимам механической обработки бетона и железобетона приведены в табл. 3.13.

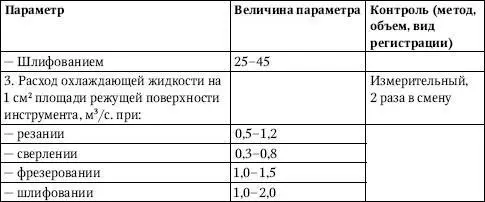

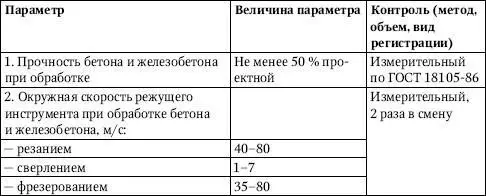

Таблица 3.13.Требования к режимам механической обработки бетона и железобетона

Для цементации усадочных, температурных, деформационных и конструкционных швов следует применять портландцемент не ниже М400. До начала работ по цементации производятся промывка и гидравлическое опробование шва для определения его пропускной способности и герметичности.

Цементацию следует выполнять до поднятия уровня воды перед гидротехническим сооружением после затухания основной части температурно-усадочных деформаций.

Качество цементирования швов проверяется обследованием бетона посредством бурения скважин и гидравлического опробования их и кернов, взятых из мест пересечения швов, а также замером фильтрации воды через швы.

Заполнители для торкретирования и устройства набрызг-бетона должны отвечать требованиям ГОСТ 10268-80. Крупность заполнителей не должна превышать половины толщины каждого торкретируемого слоя и половины размера ячейки арматурных сеток.

Поверхность для торкретирования необходимо очистить, продуть сжатым воздухом и промыть. Торкретирование производится в один или несколько слоев толщиной 3–5 мм по неармированной или армированной поверхности согласно проекту.

Арматурная сталь (стержневая, проволочная) и сортовой прокат, арматурные изделия и закладные элементы должны соответствовать проекту.

Транспортирование и хранение арматурной стали необходимо выполнять с соблюдением требований ГОСТ 7566-81.

Пространственные крупногабаритные арматурные изделия изготавливаются в сборочных кондукторах. Заготовка (резка, сварка, образование анкерных устройств), установка и натяжение напрягаемой арматуры выполняются по проекту. Монтаж арматурных конструкций следует производить из крупноразмерных блоков или унифицированных сеток с фиксацией защитного слоя согласно табл. 3.14.

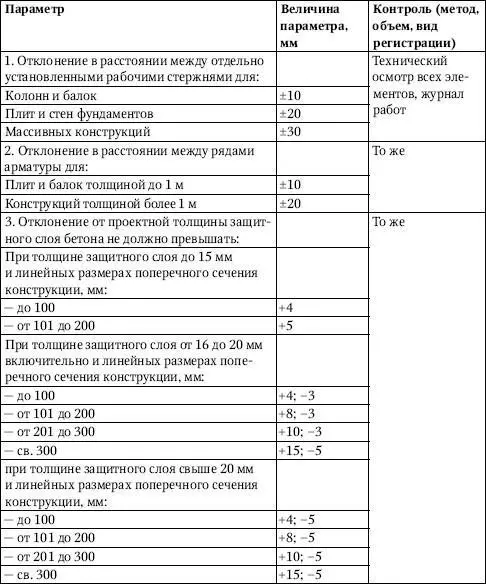

Таблица 3.14.Монтаж арматурных конструкций

Бессварочные стыковые соединения стержней следует производить внахлестку или обжимными гильзами и винтовыми муфтами с обеспечением равнопрочности стыка, а крестообразные – вязкой отожженной проволокой.
