Примечания

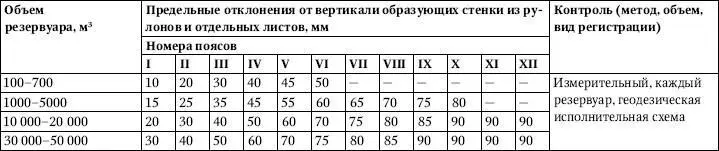

1. Предельные отклонения даны для стенок из листов шириной 1,5 м. В случае применения листов другой ширины предельные отклонения образующих стенки от вертикали на уровне всех промежуточных поясов следует определять интерполяцией.

2. Измерения нужно производить для каждого пояса на расстоянии до 50 мм от верхнего горизонтального шва.

3. Отклонения надлежит проверять не реже чем через 6 м по окружности резервуара.

4. Указанные в таблице отклонения должны удовлетворять 75 % произведенных замеров по образующим. Для остальных 25 % замеров допускаются предельные отклонения на 30 % больше с учетом их местного характера. При этом зазор между стенкой резервуара и плавающей крышей или понтоном должен находиться в пределах, обеспечиваемых конструкцией затвора.

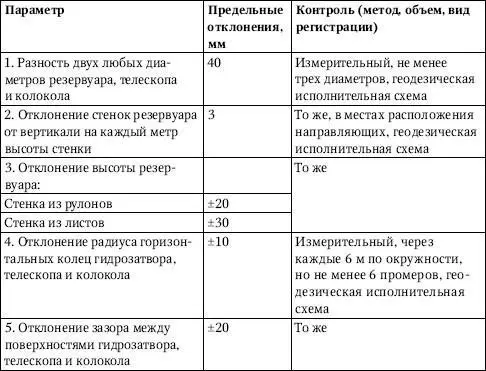

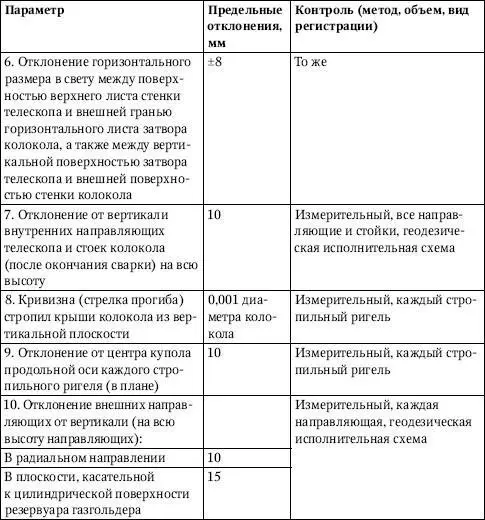

Таблица 3.34.Предельные отклонения размеров и формы мокрых газгольдеров

Сварные соединения днищ резервуаров, центральных частей плавающих крыш и понтонов проверяются на непроницаемость вакуумированием, а сварные соединения закрытых коробов плавающих крыш (понтонов) – избыточным давлением.

Указанные испытания и приемка работ производятся в определенном порядке.

До гидравлического испытания резервуара, газгольдера, бака водонапорной башни должны быть выполнены врезки и приварка патрубков оборудования и лазов, устанавливаемых на днище, понтоне, плавающей и стационарной крышах, стенке резервуара, телескопа, колокола, крыше колокола и водонапорного бака.

Проверка резервуара для нефти, резервуара газгольдера и бака водонапорной башни производится наливом воды до высоты, предусмотренной проектом.

Гидравлические испытания резервуаров с понтонами и плавающими крышами производятся без уплотняющих затворов с наблюдением за работой катучей лестницы, дренажного устройства и направляющих стоек.

При испытании резервуаров низкого давления на прочность и устойчивость избыточное давление следует устанавливать на 25 %, а вакуум – на 50 % больше проектной величины. Продолжительность нагрузки – 30 мин.

Стационарную крышу резервуара и бак водонапорной башни испытывают при заполненном водой резервуаре на давление больше проектного на 10 %. Давление создается заполнением резервуара водой при закрытых люках и штуцерах или нагнетанием сжатого воздуха.

Испытание мокрого газгольдера производится в два этапа. Сначала проходит гидравлическое испытание резервуара газгольдера и газовых вводов, затем – испытание газгольдера в целом.

Гидравлическое испытание проводится при температуре 5 °C и выше. Одновременно с гидравлическим испытанием резервуара газгольдера проверяется герметичность сварных швов на газовых вводах. По мере заполнения резервуара водой необходимо наблюдать за состоянием конструкций и сварных соединений.

Если при испытании будут обнаружены дефекты, его необходимо прекратить и слить воду до определенного уровня: полностью – при обнаружении дефекта в I поясе; на один пояс ниже расположения дефекта – при обнаружении дефекта во II–VI поясах; до V пояса – при обнаружении дефекта в VII поясе и выше.

Резервуар, залитый водой до проектной отметки, испытывают на гидравлическое давление с выдерживанием под этой нагрузкой:

♦ объемом до 20 тыс. м 3включительно – 24 ч;

♦ объемом свыше 20 тыс. м 3– 72 ч.

После испытания водой производится испытание газгольдера в целом путем нагнетания воздуха.

Утечка воздуха V после 7-суточного испытания газгольдера определяется как разность между нормальным (V o) объемом воздуха в начале V′ oи в конце испытания V″ o:

V′ o-V″ o=V(3.2)

Нормальный объем воздуха определяется по формуле:

где V o– нормальный объем сухого воздуха, м 3, при температуре 0 °C и нормальном давлении 760 мм рт. ст.;

V t – измеренный объем воздуха, м 3, при средней температуре t°, барометрическом давлении В, мм рт. ст., и среднем давлении воздуха в газгольдере р, мм рт. ст.;

p′ – парциальное давление водяных паров, находящихся в воздухе при температуре t° и давлении В, мм рт. ст.;

t° – средняя температура воздуха, °С, определяемая как среднее арифметическое замеров температур в разных местах над крышей колокола (не менее трех).

При незначительной разнице температур в начале и в конце испытаний величина р может не учитываться. В таком случае вычисление производится по формуле:

В процессе испытания ежедневно в 6–8 часов утра следует производить промежуточные замеры и определять утечку воздуха.

Определенная утечка воздуха должна быть пересчитана на соответствующую утечку газа умножением величины утечки на величину , где p a и p g – удельные плотности соответственно воздуха и газа.

Газгольдер считается выдержавшим испытание на герметичность, если величина утечки газа не превышает:

♦ 3 % – для газгольдеров объемом до 1000 м 3;

♦ 2 % – для газгольдеров объемом 3000 м 3и более.

В заключение газгольдер испытывают быстрым (со скоростью 1–1,5 м/мин) двукратным подъемом и опусканием подвижных частей. При подъеме и опускании перекос корпуса колокола и телескопа не должен превышать 1 мм от уровня воды на 1 м диаметра колокола и телескопа.

Отверстия в покрытии колокола заваривают круглыми накладками. Лазы резервуаров после окончания испытания газгольдера пломбируют, а смотровые люки колокола оставляют открытыми.

Антикоррозионную защиту следует выполнять после испытаний резервуара газгольдера и слива всей воды.

Данные правила распространяются на монтаж конструкций мачт высотой до 500 м и башен высотой до 250 м.

Фундаменты следует принимать перед началом монтажа согласно требованиям табл. 3.35.

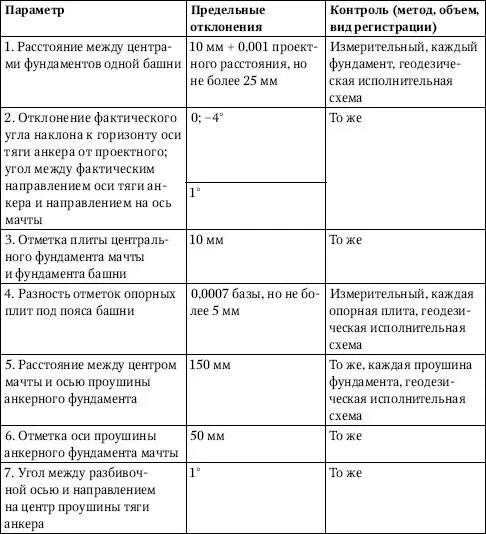

Таблица 3.35.Предельные отклонения параметров готового фундамента

Бетонирование фундаментных вставок выполняется после установки, выверки и закрепления первого яруса башни.
