Юрий Казаков - Универсальный справочник прораба. Современная стройка в России от А до Я

При усилении каменных стен стальными предварительно напряженными тяжами точное усилие натяжения тяжей контролируется с помощью динамометрического ключа.

Замену простенков и сто лбов новой кладкой следует начинать с постановки временных креплений и демонтажа окон. При этом новую кладку не доводят до старой на 3–4 см. Зазор необходимо зачеканивать раствором марки не ниже 100.

Отклонения в размерах и положении каменных конструкций не должны превышать указанных в табл. 3.50.

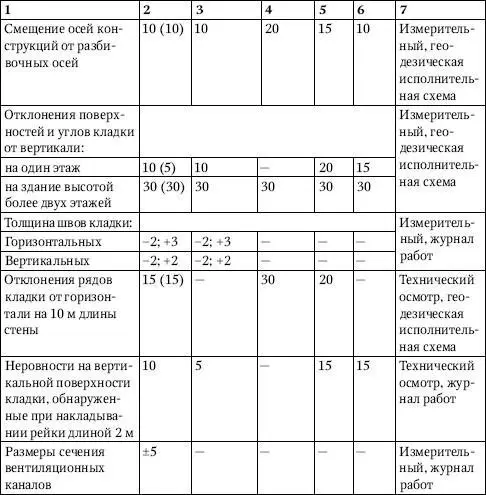

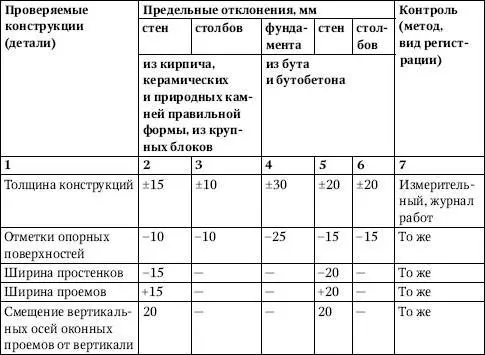

Таблица 3.50.Предельные отклонения в размерах и положении каменных конструкций

Примечание.В скобках приведены размеры допускаемых отклонений для конструкций из вибрированных кирпичных, керамических и каменных блоков и панелей.

При выборе вяжущих и требуемой марки раствора с учетом условий эксплуатации конструкций необходимо руководствоваться требованиями табл. 3.51, при подборе состава цементно-известковых, цементно-глиняных и цементных растворов – табл. 3.52.

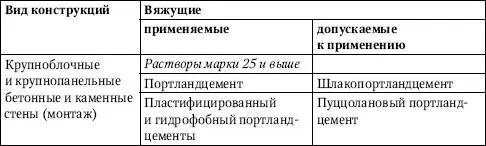

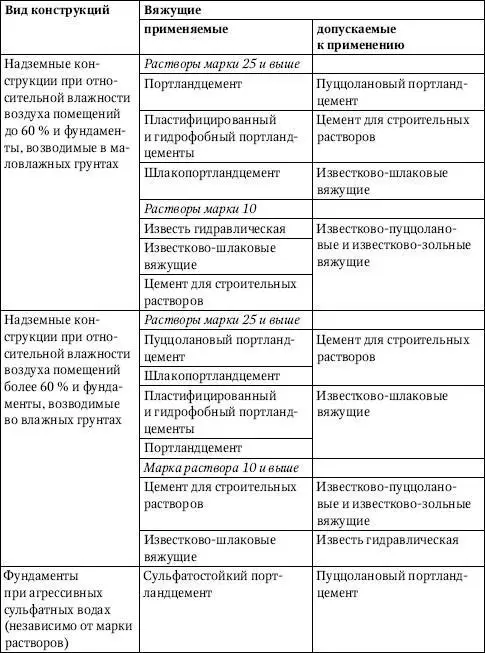

Таблица 3.51.Применяемые и допускаемые к применению вяжущие для растворов с учетом условий эксплуатации каменных конструкций

Примечания

1. При применении растворов на шлакопортландцементе и пуццолановом портландцементе для надземных конструкций в жаркую и сухую погоду необходимо строго соблюдать влажностный режим твердения путем увеличения дозировки воды и смачивания водой стеновых каменных материалов.

2. Цемент для строительных растворов, а также известково-шлаковые, известково-пуццолановые и известково-зольные вяжущие следует применять для растворов низких марок (25 и ниже), строго соблюдая влажностный режим твердения раствора.

3. Применение известково-шлаковых, известково-пуццолановых и известково-зольных вяжущих при температуре воздуха ниже 10 °C не допускается.

Раствор, применяемый при возведении каменных конструкций, следует использовать до начала схватывания и периодически перемешивать во время использования. Применение обезвоженных растворов не допускается.

Доставленный на строительную площадку раствор должен разгружаться в емкости. В случае расслоения его необходимо перемешивать.

При возведении каменных конструкций в жаркую и сухую погоду (при температуре воздуха 25 °C и выше и относительной влажности воздуха менее 50 %) следует выполнять дополнительные требования. В таких условиях водопотребность растворов, приготовленных на шлакопортландцементах и пуццолановых портландцементах, необходимо обеспечивать путем подбора в лаборатории соответствующей консистенции раствора и поддержания кладки в увлажненном состоянии способами, предусмотренными ППР, в течение жаркого периода суток. Водоудерживающую способность растворов следует устанавливать на месте производства работ один раз в смену для каждого состава раствора путем определения показателя водоудерживающей способности, равного не менее 75 % водоудерживающей способности, установленной в лабораторных условиях.

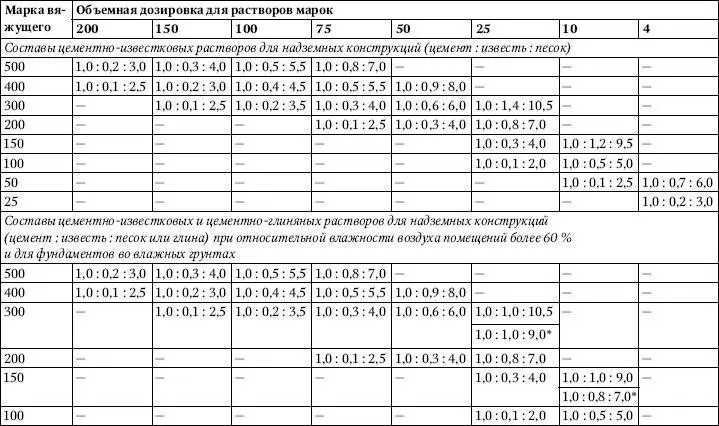

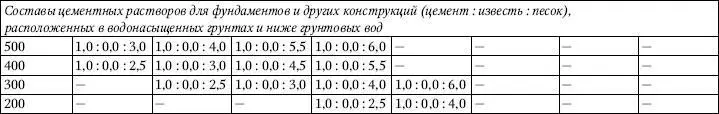

Таблица 3.52.Составы цементно-известковых, цементно-глиняных и цементных растворов для каменных конструкций

Над чертой приведены составы цементно-известковых растворов, под чертой – цементно-глиняных растворов.

При кладке стен в сухую погоду при температуре воздуха 25 °C и более из каменных материалов с водопоглощением до 15 % необходимо перед укладкой кирпич и камни увлажнять, а материалы с водополгощением более 15 % – увлажнять с минутной выдержкой. При перерывах в работе на верхний ряд кладки не следует укладывать раствор. После перерыва кладку необходимо увлажнять.

Уход за выполненной кладкой в жаркую и сухую погоду следует производить по рекомендациям строительных лабораторий.

Механические испытания стыкового сварного соединения пробного образца для стальных конструкций следует проводить по ГОСТ 6996-66, стыкового сварного соединения арматуры железобетонных конструкций – по ГОСТ 10922-75. Оптимальные показатели испытаний даны в табл. 3.53.

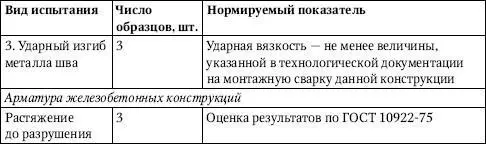

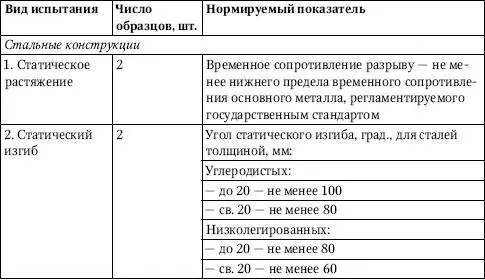

Таблица 3.53.Показатели испытаний стыкового сварного соединения пробного образца стальных конструкций

Размеры кромок и швов сварных соединений и предельные отклонения размеров сечения швов сварных соединений должны соответствовать указанным в ГОСТ 5264-80, ГОСТ 11534-75, ГОСТ 8713-79, ГОСТ 11533-75, ГОСТ 14771-76*, ГОСТ 15164-78, ГОСТ 23518-79.

Кромки свариваемых элементов в швах и поверхности шириной не менее 20 мм при ручной или механизированной дуговой сварке и не менее 50 мм при автоматизированных видах сварки, а также места примыкания начальных и выводных планок необходимо зачищать с удалением ржавчины, жиров, краски, грязи, влаги и т. п. В конструкциях из сталей с пределом текучести более 390 МПа (40 кгс/мм 2), кроме того, следует зачищать места приварки и примыкающие поверхности приспособлений.

Предельные отклонения значений силы сварочного тока и напряжения на дуге при автоматизированной сварке не должны превышать ±5 %.

Число прокаленных сварочных материалов на рабочем месте не должно превышать полусменной потребности.

При сварке конструкций из сталей с пределом текучести более 390 МПа (40 кгс/мм 2) электроды из прокалочной или сушильной печи необходимо использовать в течение двух часов.

Ручную и механизированную дуговую сварку конструкций следует выполнять без подогрева при температуре, указанной в табл. 3.54.

При низких температурах сварку следует производить с подогревом стали до 120–160 °C в зоне шириной 100 мм с каждой стороны соединения.
