Министерство Обороны СССР - Наставление по стрелковому делу револьвер обр. 1895 г. и пистолет обр. 1933 г.

На заднем конце кожух затвора имеет паз для курка.

Внутри затвор имеет: в передней части кожуха — два выступадля соединения с направляющей втулкой, два опорных выступа(впереди окна) для сцепления затвора со стволом; на боковых стенках — продольные пазыдля направления кожуха затвора при движении его по выступам рамки, чашку затвора, в дно которой упирается шляпка гильзы патрона, венчик(выше чашки), которым затвор упирается в задний срез ствола при движении вперед, продольные пазыпо бокам для прохода перьев колодки ударно-спускового механизма, выемку со скосом(на заднем конце затвора с левой стороны) для действия на разобщитель спускового механизма, каналдля помещения ударника с его пружиной.

91. Целик(рис. 46) вместе с мушкой служит для прицеливания. Своим основанием он вставляется в паз на кожухе затвора.

Рис. 46.Целик

Рис. 47.Ударник

92. Ударник(рис. 47) разбивает капсюль. Он помещается в канале затвора и удерживается в нем шпилькой. Ударник имеет: на передней части — боек, на задней — выемкудля прохода шпильки ударника. На среднюю часть его надевается пружина ударника(рис. 48), которая служит для отвода ударника в заднее положение, чтобы боек не выступал из-за чашки затвора.

Рис. 48.Пружина ударника

Рис. 49.Выбрасыватель

Рис. 50.Пружина выбрасывателя

93. Выбрасыватель(рис. 49) извлекает гильзу (патрон) из патронника при отходе затвора и вместе с отражательным выступом колодки ударно-спускового механизма выбрасывает гильзу из окна затвора. Он помещается в пазу затвора.

Выбрасыватель имеет: зацеп, которым он заскакивает за шляпку гильзы; отверстиедля шпильки; пружину(рис. 50), которая прижимает передний конец выбрасывателя к затвору и обеспечивает заскакивание его зацепа за шляпку гильзы; пружина помещается в гнезде затвора; шпильку, которая помещается в отверстии затвора.

94. Возвратная пружина(рис. 51) служит для возвращения затвора в переднее положение.

Рис. 51.Возвратная пружина

В пружине помещаются: в переднем конце — наконечник; в заднем — направляющий стержень.

Наконечник возвратной пружины(рис. 52) служит упором для возвратной пружины; он имеет: на заднем конце (несколько большего диаметра) — кольцевую проточку, в которую заходит первый виток возвратной пружины; посредине — венчик, который служит упором наконечника в направляющую втулку; в заднюю стенку венчика упирается возвратная пружина; на переднем конце — головку, которой наконечник входит в отверстие направляющей втулки.

Рис. 52.Наконечник возвратной пружины

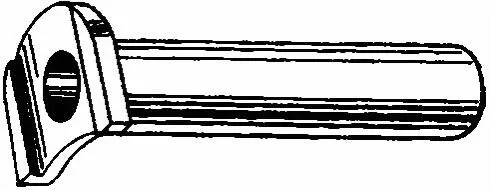

Рис. 53.Направляющий стержень возвратной пружины

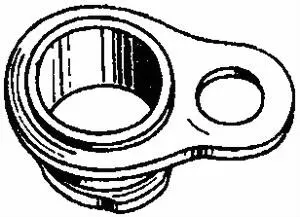

Рис. 54.Направляющая втулка

Направляющий стержень возвратной пружины(рис. 53) служит упором для возвратной пру-жины и для ограничения отхода затвора назад. Он имеет головку, которая упирается в передние уступы рамки.

95. Направляющая втулка(рис. 54) служителя направления дульной части ствола при движении затвора и упором наконечнику возвратной пру-жины. Она имеет: на передней части — фланец, который прикрывает передний обрез кожуха затвора; на заднем конце — кольцевую проточкуи плоско снятые бокадля соединения с кожухом затвора; на нижнем конце — отверстиедля наконечника возвратной пружины.

96. Рамка(рис. 55) составляет одно целое с рукояткой пистолета и спусковой скобой. Она служит для соединения частей пистолета. Рамка имеет: на передней части — желоб, в котором помещается возвратная пружина и двигается нижняя трубка кожуха затвора, пазыдля помещения прилива ствола и серьги, уступыдля упора головки направляющего стержня возвратной пружины и для ограничения движения затвора назад; на правой стороне — отверстиедля оси затворной задержки, стойкудля пружины затворной задержки, продольный выступдля направления движения затвора, вырездля выступа щеки колодки ударно-спускового механизма; на левой стороне — отверстиедля оси затворной задержки, отверстиедля зуба затворной задержки, продольный выступдля направления движения затвора, вырездля выступа щеки колодки ударно-спускового механизма; в задней части — верхнее окнодля помещения колодки ударно-спускового механизма, курка и верхней части магазина; передняя стенка окна имеет скосдля облегчения подачи патрона из магазина; внизу — боковые окна(правое и левое) для уменьшения веса пистолета, которые прикрываются щечками, и нижнее окнодля вставления магазина в рукоятку.

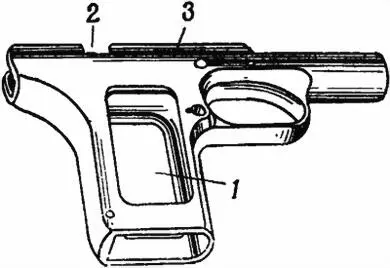

Рис. 55.Рамка;

1 — боковые окна; 2 — вырез; 3 — выступ

Передняя стенка рукоятки имеет сбоку — гнездодля помещения защелки магазина и внутри — две выемкидля закрепляющих планок щечек.

Задняя стенка рукоятки рамки имеет внутри две выемкидля закрепляющих планок щечек и спусковую пружину, закрепленную в ней шпилькой.

Левая стенка рукоятки имеет: внутри — выемкудля закрепляющей планки левой щечки; снаружи — ушкодля ремня пистолета.

Рис. 56.Правая щечка
