Министерство Обороны СССР - Наставление по стрелковому делу револьвер обр. 1895 г. и пистолет обр. 1933 г.

Рис. 57.Левая щечка

97. Щечки рукоятки(рис. 56 и 57) прикрывают боковые окна рукоятки и служат для удобства держания пистолета в руке. Они имеют: на наружной поверхности — желобки; на внутренней — выборкидля тяги спуска, выступыи выборкидля закрепляющих планок щечек; левая щечка, кроме того, внизу имеет выеми срездля ушка.

Щечки удерживаются в рамке при помощи закрепляющих планок, прикрепленных к щечкам заклепками, которые служат для них осью вращения; на хвосте планки левой щечки имеется прорезь для поворота планки при разборке и сборке пистолета. На планке правой щечки для той же цели сделаны два отверстия.

Примечание . На рамке и затворе учебного пистолета выбит знак «УЧ». Производить стрельбу из учебного пистолета не разрешается.

98. Защелка магазина(рис. 58) с разрезной чекой и пружиной служит для удержания магазина в рукоятке рамки.

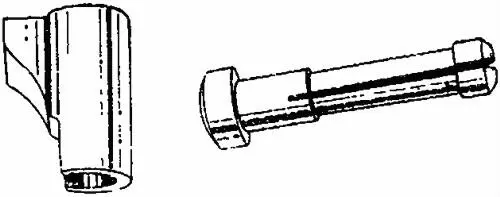

Рис. 58.Защелка магазина

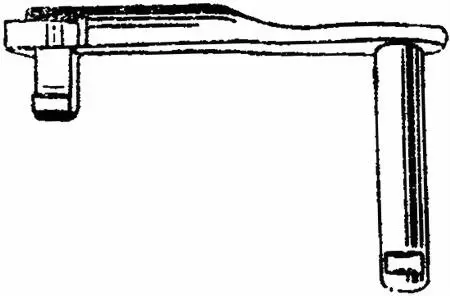

Рис. 59.Затворная задержка

Защелка имеет зуби каналс уступом, в который упирается головка разрезной чеки.

Пружина защелкипомещается на стебле разрезной чеки; она заставляет зуб защелки заскакивать в вырез магазина и удерживать его.

Разрезная чекаимеет пуговкуи разрезную головку; она удерживает защелку в гнезде рамки, а когда вынимают магазин, выжимает зуб защелки из выреза магазина.

99. Затворная задержка(рис. 59) служит для удержания затвора в отведенном положении при вставленном магазине без патронов и после израсходования при стрельбе последнего патрона в магазине, а также для соединения ствола с рамкой с помощью серьги.

Затворная задержка имеет стержень и лопасть; на рамке пистолета она закрепляется с помощью своей пружины.

Стержень задержкипроходит через боковые отверстия рамки и, помещаясь внутри нее, является осью вращения задержки и второй осью серьги; на наружном конце он имеет пазы для пружины затворной задержки.

Лопасть задержкиимеет: с внутренней стороны — зуб, нижняя поверхность которого при пустом магазине ложится на зацеп подавателя; сверху — выступ, который заскакивает в вырез на боковой стенке затвора, когда в рукоятке рамки находится пустой магазин; с наружной стороны — гребеньдля надавливания на него пальцем при освобождении затвора от задержки.

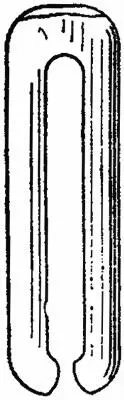

Рис. 60.Пружина затворной задержки

100. Пружина затворной задержки(рис. 60) служит для закрепления задержки на рамке и для удержания ее в нижнем положении; она надевается вырезом на стойку пружины затворной задержки и на стержень задержки.

101. Ударно-спусковой механизмсостоит из колодки, курка, боевой пружины, шептала, разобщителя и спуска.

Колодка(рис. 61) служит для соединения курка, боевой пружины, шептала и разобщителя.

Колодка имеет в верхней части перья, которыми накладывается на рамку; перья с внутренней стороны имеют скосыдля направления патронов из магазина в патронник при движении затвора вперед; левое перо, кроме того, с внутренней стороны имеет выступдля отражения стреляной гильзы (патрона) при движении затвора назад после выстрела.

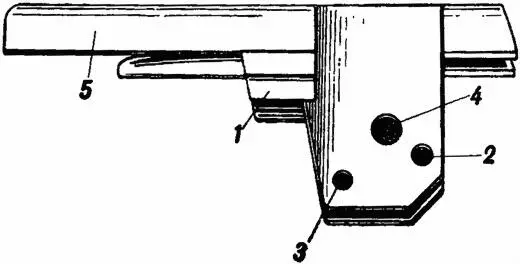

Рис. 61.Колодка ударно-спускового механизма:

1 — выступ; 2 — отверстие для шпильки боевой пружины; 3 — отверстие для, оси шептала; 4 — отверстие для оси курка; 5 — перо

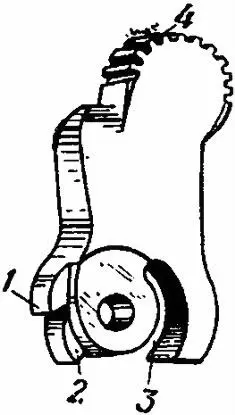

Рис. 62.Курок:

1 — предохранительный взвод; 2 — боевой взвод; 3 — дуговой паз; 4 — насечка

С боков колодка имеет: выступы, которыми она входит в вырезы рамки; три отверстия: одно — большего диаметра — для оси курка, второе — меньшего диаметра — для оси шептала и третье — для шпильки боевой пружины.

Передняя стенка имеет: каналдля разобщителя; снизу — паздля конца пружины шептала.

Курок(рис. 62) служит для сообщения движения ударнику. Курок имеет: сверху — насечкудля взведения курка рукой; снизу — два выступа: верхний — предохранительный взвод, нижний — боевой взвод; дорожкудля прохода лопасти разобщителя, отверстиедля оси курка и дуговой паздля прохода опорной шпильки боевой пружины; внутри — гнездодля боевой пружины. Курок вращается на оси, которая помещается в отверстиях колодки ударно-спускового механизма.

Рис. 63.Боевая пружина

Боевая пружина(рис. 63) служит для сообщения курку быстрого вращательного движения; она помещается в гнезде курка и одним концом упирается в дно гнезда курка, а другим в опорную шпильку, укрепленную в колодке ударно-спускового механизма.

Шептало(рис. 64) служит для удержания курка на предохранительном и боевом взводах. Оно имеет: в нижней части — паздля помещения пятки пружины шептала; уступ для упора спусковой тяги спуска; в средней части — отверстиедля оси шептала; с левой стороны — выступдля запирания разобщителя при постановке курка на предохранительный взвод; пружину, которая прижимает шептало к курку и тем обеспечивает заскакивание шептала за предохранительный и боевой взводы; ось, на которой вращается шептало; ось удерживает разобщитель в колодке ударно-спускового механизма и ограничивает отход его вниз при надавливании на него затвором.

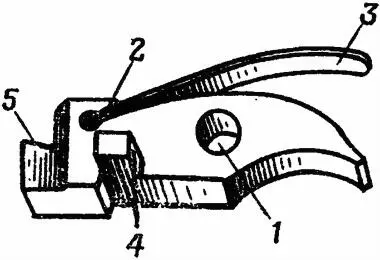

Рис. 64.Шептало:

1 — отверстие для оси; 2 — паз; 3 — пружина; 4 — выступ; 5 — уступ

Разобщитель(рис. 65) служит для разобщения спусковой тяги спуска от шептала после нажима на спуск и производства выстрела, для того чтобы курок мог снова встать на боевой взвод при отходе затвора назад вне зависимости от того, отпущен или не отпущен спуск. Разобщитель предохраняет от производства выстрела при не вполне закрытом затворе и запирает затвор, когда курок поставлен на предохранительный взвод.
