Министерство Обороны СССР - Наставление по стрелковому делу револьвер обр. 1895 г. и пистолет обр. 1933 г.

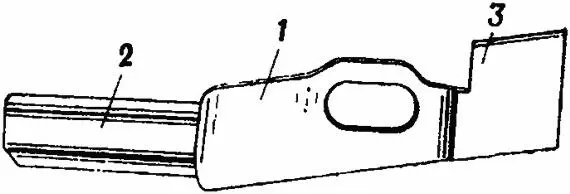

Рис. 65.Разобщитель:

1 — лопасть; 2 — стебель; 3 — коленчатый выступ

Разобщитель состоит из стебляс горизонтальной и наклонной гранями сверху, которыми он упирается в выемку затвора, лопастис овальным отверстием для оси шептала и коленчатого выступа, служащего для сцепления с выступом шептала и для опускания тяги спуска.

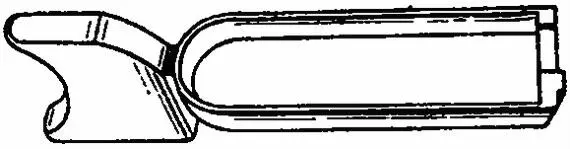

Рис. 66.Спуск со спусковой тягой

Спуск(рис. 66) составляет одно целое со спусковой тягой. Он служит для отвода нижней части шептала назад при нажиме пальцем на спуск и для поднимания разобщителя кверху, когда тяга находится в переднем положении. Спуск помещается в рукоятке рамки и огражден спусковой скобой. На заднюю стенку тяги надавливает спусковая пружина, удерживающая спуск в переднем и верхнем положениях. Спусковая тяга на задней стенке имеет: выступдля упора спусковой пружины, вырездля прохода шептала.

102. Спусковая пружина(рис. 67) служит для подачи спусковой тяги вперед и вверх. Верхним концом она надавливает на заднюю стенку спусковой тяги, а нижним крепится шпилькой в задней стенке рукоятки.

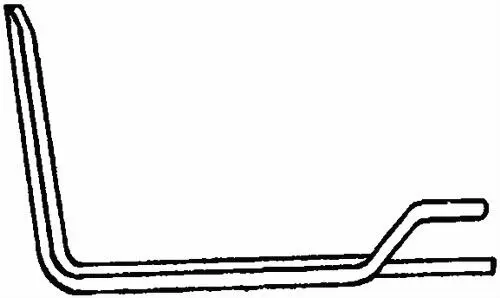

Рис. 67.Спусковая пружина

103. Магазин(рис. 68) служит для помещения восьми патронов; он состоит из коробки, подавателя, пружины подавателя, крышки и задержки крышки.

Верхние края боковых стенок коробкимагазина загнуты внутрь для удержания патронов и подавателя; левая стенка имеет: вырез для помещения зуба затворной задержки; шесть отверстий для указания количества находящихся в магазине патронов; правая стенка имеет: спереди окно для зуба защелки; семь отверстий для указания количества находящихся в магазине патронов.

Рис. 68.Магазин

Рис. 69.Подаватель

Снизу края коробки загнуты для сцепления с загибами крышки магазина.

Подаватель(рис. 69) служит для подачи патронов из магазина; он имеет: площадку, на которую ложится нижний патрон при наполнении магазина; зацеп, который при магазине без патронов надавливает на зуб затворной задержки и поднимает его вверх; отогнутый вниз конец, направляющий движение подавателя в магазине.

Пружина подавателя(рис. 70) служит для подачи вверх подавателя с патронами.

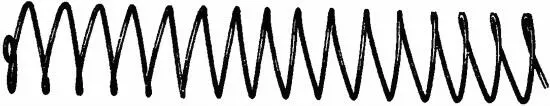

Рис. 70.Пружина подавателя

Крышка магазина(рис. 71) надевается загибами на загнутые края коробки; она имеет отверстие для зуба задержки крышки магазина и снизу ушко для прикрепления ремня; крышка удерживается на коробке при помощи задержки.

Задержкакрышки с зубом служит для закрепления крышки магазина на коробке и опорой для нижнего конца пружины подавателя.

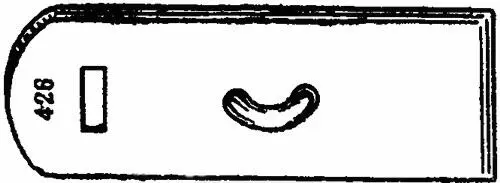

Рис. 71.Крышка магазина

104. Боевой пистолетный патрон (рис. 72) состоит из гильзы, капсюля, заряда и пули.

Гильзаслужит для помещения порохового заряда и соединения всех частей патрона. Гильза имеет дульце для соединения с пулей, скат (переходная часть от дульца к корпусу) и корпус для помещения порохового заряда. В дне гильзы имеются: гнездодля капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, сквозь которые к пороху проходит пламя разбитого капсюля. Снаружи у дна гильзы имеется кольцевая проточкадля зацепа выбрасывателя.

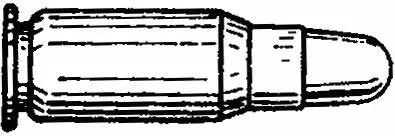

Рис. 72.Боевой патрон

Капсюльслужит для воспламенения пороха в патроне; в нем помещается ударный состав, прикрытый оловянным кружком.

Зарядбездымного пороха заполняет корпус гильзы.

Пулясостоит из сердечника, впрессованного в оболочку. Она закреплена в гильзе круговым обжимом дульца гильзы и кернением.

105. Стволнаходится в крайнем переднем положении; ось затворной задержки удерживает при помощи серьги утолщенную часть ствола в приподнятом положении; опорные выступы затвора вошли в кольцевые проточки утолщенной части ствола; ствол заперт затвором; затвор венчиком упирается в задний обрез ствола и удерживается у ствола возвратной пружиной; пружина наконечником упирается в направляющую втулку, а задним концом — в головку направляющего стержня и в прилив ствола.

Курокнаходится в переднем положении; под действием боевой пружины он надавливает на ударник сзади.

Ударникнаходится в переднем положении; его пружина сжата, и боек выступает за переднюю плоскость затвора.

Боевая пружина— в наименьшем напряжении; одним концом она упирается в дно гнезда, а другим — в опорную шпильку.

Шепталосвоей пружиной прижато к передней поверхности курка.

Разобщительвыступом спусковой тяги поднят в крайнее верхнее положение и головкой стебля помещается в выемке затвора.

Спускпод действием спусковой пружины находится в переднем положении; задний конец спусковой тяги приподнят и приподнимает разобщитель кверху.

Затворная задержкапод действием своей пружины опущена зубом вниз, и ее выступ находится ниже боковой стенки кожуха затвора.

106. Для заряжания пистолета надо: 1) наполнить магазин восемью патронами; 2) вставить магазин в рукоятку пистолета; 3) отвести затвор назад до отказа и отпустить его.

При наполнении магазинапатроны ложатся на площадку подавателя один на другой, сжимая пружину подавателя; по мере наполнения магазина патронами пружина подавателя все более и более сжимается и, нажимая на подаватель снизу, поднимает патроны вверх; верхний патрон передним концом пули лежит выше передней стенки магазина и удерживается в нем загнутыми краями боковых стенок коробки магазина.
