Юрий Апальков - Боевые корабли японского флота 10.1918-8.1945 гг. Подводные лодки

М.РЛС обнаружения воздушных целей тип 3 мод. 3 модиф. 1, РЛС обнаружения надводных целей тип 3 мод. 2 модиф. 2.

I-13(до сентября 1943 г. заказ № 621 ) После вступления в строй вошла в состав Первого ДПЛ Шестого флота, и до мая 1945 г. занималась подготовкой к нанесению удара по боевым кораблям противника у атолла Улити. После решения МГШ нанести удар по шлюзам Панамского канала I-13 с 31.05 по 5.06.1945 г. перешла в Оминато. 20.06.1945 г. МГШ вновь вернулся к идее атаки кораблей противника у атолла Улити, и 3.07.1945 г. ПЛ направилась к атоллу Трук, имея на борту два разобранных ГСМ "Сейран" ("Аичи" М6А). Их планировали собрать после прихода на атолл Трук и использовать для обеспечения удара человекоуправляемых торпед по американским АВ на атолле Улити. 16.07.1945 г. в 500 милях к востоку от Йокосуки I-13 потопили самолеты с американского эскортного АВ Anzio .

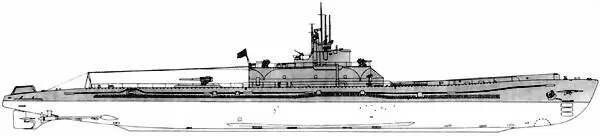

ПЛ I-13 после вступления в строй, вид с левого борта

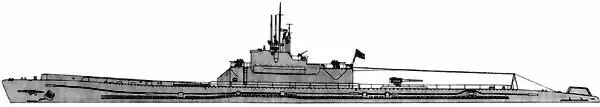

ПЛ I-13 после вступления в строй

I-14(до сентября 1943 г. заказ № 622 ) После вступления в строй вошла в состав Первого ДПЛ Шестого флота, и до мая 1945 г. занималась подготовкой к нанесению удара по боевым кораблям противника у атолла Улити. После решения МГШ нанести удар по шлюзам Панамского канала с 31.05 по 5.06.1945 г. I-14 перешла в Оминато. 20.06.1945 г. МГШ вновь вернулся к идее атаки кораблей противника у атолла Улити и 3.07 по 3.08.1945 г. ПЛ перешла на атолл Трук, имея на борту два разобранных ГСМ "Сейран" ("Аичи" М6А). Их собрали на атолле Трук и планировали использовать для обеспечения удара человекоуправляемых торпед по американским АВ на атолле Улити. С 15-го по 23.08.1945 г. корабль перешел в Токийский залив, где перешел в распоряжение американских оккупационных частей. По пути экипаж I-14 сбросил в воду оба ГСМ. В сентябре 1945 г. ПЛ перешла в Перл-Харбор и в начале 1946 г. была затоплена у западного побережья США.

I-15(до сентября 1943 г. заказ № 623 ) Постройка корабля была прекращена в марте 1945 г. при 90 % готовности. В апреле I-15 перевели из Кобе на внешний рейд Куре, где она простояла вплоть до капитуляции Японии. В сентябре 1945 г. ПЛ разобрали на металл в Хариме (бывшей верфи флота в Куре).

I-1(до сентября 1943 г. заказ № 624 ) Постройка корабля была прекращена в марте 1945 г. при 70 % готовности. В апреле I-1 перевели из Кобе на внешний рейд Куре, где она простояла вплоть до капитуляции Японии. 18.09.1945 г. ПЛ затонула во время шторма при буксировки в Кобе (для разборки). В июле 1947 г. корабль подняли и разобрали на металл на верфи ф. "Кавасаки" в Кобе.

Типа STo

А. № 714 ( I-400 ) заказали в рамках "Пятой программы по замене кораблей" 1942 г., а № 5231 ( I-401 ), № 5232 ( I-402 ), № 5233 ( I-403 ) и № 5234 ( I-404 ) — в рамках "Модифицированной пятой программы по замене кораблей" 1942 г. Кроме того, последняя также предполагала постройку еще 14 аналогичных кораблей (с № 5235 по № 5248 ), но заказы на них (за исключением № 5247 и № 5248 ) аннулировали в марте 1945 г. Все заложенные корабли строились по бюджету на 1942/43 гг., а остальные — в рамках бюджета на 1944/45 гг. Решение об их создании было принято в конце 1942 г. после успешного (как считалось) завершения бомбардировки побережья США бортовым ГСМ с I-25 . Предназначались для нанесения ударов по объектам на территории противника и боевым кораблям в хорошо охраняемых базах. Один из вариантов боевого использования предполагал атаку Нью-Йорка. Кроме того, данные корабли должны были (в случае необходимости) выполнять функции флагманов соединений ПЛ типов C и B . Главным оружием являлись три высокоскоростных бомбардировщика-торпедоносца "Сейран" ("Аичи" М6А). Классифицировались как подводные авианосцы. Корабль имел двухкорпусную конструкцию. Прочный корпус был разделен плоскими переборками на восемь отсеков, из которых четыре (с третьего по шестой) имели форму положенной горизонтально восьмерки. Отличительной особенностью конструкции являлась продольная прочная переборка, проходившая вдоль всех отсеков (за исключением концевых) и герметичная палуба. Четыре дизеля с навешанными генераторами быпи сгруппированы в две группы, каждая из которых обслуживала свою линию вала. Дизеля соединялись между собой с помощью разобщительных муфт и через редукторы — с навешенными генераторами и компрессорами (расположенными в пятом отсеке). Имелось устройсво работы дизелей под водой "шнорхепь". Пять групп ЦГБ, топливные танки и цистерны авиационного бензина вне прочного корпуса. Главные механизмы (дизеля, генераторы, ЭД, ТГ и компрессоры ВВД) с резино-металлическими амортизаторами. Система погружения и всплытия позволяла кораблю уйти под воду в течение 70 секунд (чему в немалой степени способствовал сравнительно небольшой для японского флота запас плавучести). Легкий корпус покрыт специальным каучуковым составом. В четвертом отсеке располагался погреб авиационного боезапаса, вмещавший четыре авиационные торпеды, три 800-кг и 12 250-кг бомб. Ангар для хранения ГСМ (диаметром 3,5 м) находился над прочным корпусом (в одной диаметральной плоскости), боевая рубка (как и у типа АМ ) была смещена к правому борту корабля. С момента всплытия ПЛ в надводное положение и до подьема в воздух трех ГСМ (даже при отлично тренированном экипаже и благоприятных метеорологических условиях) требовалось 45 минут. На корабле имелись хорошие условия обитаемости. 3апасы пресной воды и провизии обеспечивали автономность 90 суток, хотя по топливу и маслам ПЛ могла находиться в море больше 100 суток. Рабочая глубина погружения 100 метров. I-400 являлась самой большой ПЛ в период Второй Мировой войны.

Б.4 дизеля (восьмицилиндровые, четырехтактные) — 7700 л. с. (суммарная контрактная) + ЭД 2400 л. с. (суммарная контрактная).

В.Надводная: — 18,75 узла (максимальная, контрактная); — 14 узлов (экономическая), подводная: — 6,5 узла (максимальная, контрактная); — 3 узла (в течение 20 часов).
