Юрий Апальков - Боевые корабли японского флота 10.1918-8.1945 гг. Подводные лодки

I-51(до июля 1924 г. № 44) После вступления в строй вошла в состав 17-го ДПЛ ВМР Куре. Ввиду технических недостатков к боевой подготовке не привлекалась и использовалась, главным образом, для проведения различных исследований и экспериментов. С апреля по декабрь 1932 г. в Куре на верфи флота демонтировали два носовых ДГ, два ЭД, наружные линии валов и 76,2-мм орудие. С января 1933 г. по декабрь 1939 г. I-51 использовалась в качестве учебного корабля Школы подводного плавания в Куре. 2.12.1939 г. ПЛ вывели в резерв и 1.04.1940 г. продали на слом.

Типа KD2

А.В рамках программы "Флот 8–8" заказали шесть ПЛ, которые должны были строиться по бюджету на 1921/22 гг. После начала Вашингтонской конференции по ограничению морских вооружений, японское правительство в качестве жеста доброй воли отказалось от постройки № 51 ( I-52 ), № 53 ( I-53 ), № 54 (I-54), № 55 ( I-55 ) и № 56 ( I-56 ). Первоначально классифицировала как мореходная первого класса, с ноября 1924 г. — как большая (океанская) ПЛ. Предназначалась для борьбы с боевыми кораблями противника на большом удалении от пунктов базирования. Проект разработан МТД на базе германских ПЛ типов U 43 и U 51 , с использованием опыта создания корабля типа KD1 . Полуторокорпусная конструкция, шесть отсеков, разделенных плоскими переборками, четыре группы ЦГБ и топливные танки вне прочного корпуса. В отличие от прототипа, корабль имел два ДГ большей мощности, увеличенный диаметр прочного корпуса иные обводы легкого корпуса и надстроек (для обеспечения лучших мореходности и условий боевого использования артиллерии). сокращенный запас торпед и более совершенную систему погружения и всплытия. Воздухозаборники системы подачи воздуха к ДГ перенесли в верхнюю часть ограждения рубки. Для улучшения мореходных качеств запас плавучести довели до 40 %. Главные и вспомогательные механизмы имели металлические амортизаторы. Рабочая глубина погружения 45 м. Автономность 30 суток. К началу войны на Тихом океане I-52 утратила боевое значение и была выведена из состава флота.

Б.2 ДГ (шести цилиндровые. двухтактные) 6800 л. с. (суммарная контрактная) + 2 ЭД — 2000 л. с. (суммарная контрактная).

В.Надводная: — 22 узла (максимальная. контрактная); — 20,1 узла (на приемных испытаниях); — 10 узлов (экономическая), подводная: — 10 узлов (максимальная. контрактная); — 4 узла (в течение 25 часов).

Г.110 т соляра.

Д.Надводная: — 10000 миль (10 узлов), подводная — 100 миль (4 узла).

Е.40%

Ж.58 человек.

З.1 — 120-мм/45 тип 3 (д стр — 86,4 кбт.; 5 выстрелов в минуту; 120 выстрелов), 76,2-мм/40 тип 3 (Д. стр. — 58 кбт./6800 м; от 13 до 18 выстрелов в минуту. 300 унитарных патронов).

И.6 носовых ТА 533-мм (18 торпед) + 2 кормовых ТА 533-мм (6 торпед).

Л.СУАО для 120-мм и 76,2-мм орудий: 1,5-м дальномер тип В .

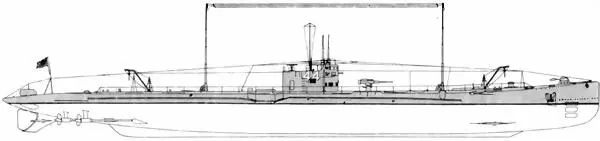

I-51 после вступления в строй

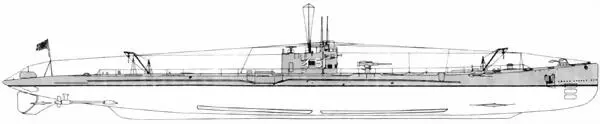

I-51 после модернизации

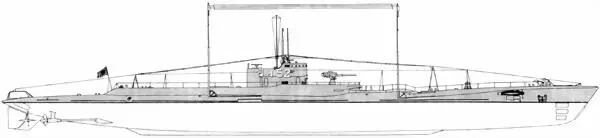

I-52 после вступления в строй

I-152(до 5.05.1942 г. I-52 , до июля 1924 г № 51) После вступления в строй вошла в состав 17-го ДПЛ ВМР Куре. Ввиду технических недостатков к боевой подготовке не привлекалась и использовалась, главным образом, для проведения различных исследований и экспериментов. С января 1933 г. по 14.07 1942 г. I-52 служила учебным кораблем Школы подводного плавания в Куре. 1.08.1942 г. ПЛ вывели из состава флота и в 1948 г. разобрали на металл.

Типов KD3A и KD3B

А.Заказаны в рамках "Новой программы по замещению" 1923 г. № 64, № 77, № 78 и I-58 — типа KD3A , строились по бюджету на 1924/25 гг., I-56, I-57 и I-63 — типа KD3A — по бюджету на 1925/26 гг., I-59 и I-60 — типа KD3B — по бюджету на 1927/28 гг. Первоначально классифицировались как большие (океанские), а с июля 1939 г. — как ПЛ нападения (атаки). Предназначались для совместных действий с надводными кораблями (главным образом ЭМ и КР) против линейных сил противника и борьбы с его торговым судоходством в центральной части Тихого океана. Проект разработан МТД и являлся развитием больших (океанских) ПЛ типа KD2 . В отличие от прототипа, первые три корабля имели большее (на 300 т) водоизмещение, наклонную образующую ограждения рубки, измененные обводы легкого корпуса и надстроек, менее мощные ЭД. ПЛ полуторокорпусной конструкции, семь отсеков, разделенных плоскими переборками, три группы ЦГБ и топливные танки вне прочноro корпуса. Главные механизмы (ДГ, ЭД и компрессоры ВВД) с металлическими амортизаторами. Все конструкции клепаные. В ограждении рубки располагались кранцы первого выстрела для 120-мм орудия, шлюпки (в кормовой оконечности) и воздуховоды ДГ с гидравлическими клапанами. Рабочая глубина погружения 60 м. Автономность 80 суток. Каждый из ЭД с помощью разобщительной муфты навешивался на свою линию вала. Ходовые испытания I-53 (заказ № 64 ) выявили, что она не могла достичь проектной скорости хода (из-за неудачной формы корпуса) и испытывала сильную вибрацию во время движения в надводном положении. Кроме того, в позиционном положении, большие размеры и вес ограждения рубки приводили к снижению остойчивости. На находившихся на тот момент в постройке кораблях удлинили на один метр корпус, уменьшили размеры и упростили конструкцию ограждения рубки, в трюмах увеличили массу балласта. Проект этих ПЛ получил индекс тип KD3 B.
