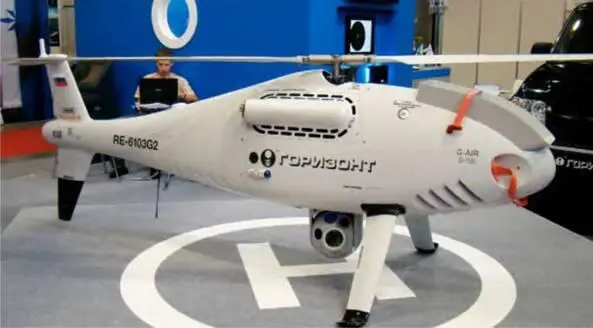

Рис. 3.21. БПЛА S-100, производимый компанией "Горизонт" (г. Ростов-на-Дону) по лицензии австрийской фирмы Schiebel

Однако очевидно, что импортные технологии не могут долго составлять основу для производства наших беспилотных авиационных комплексов. Это можно допустить только как временное вынужденное решение. Поэтому параллельно с закупками импортной техники и организации лицензионной сборки в 2009- 2011 г. были объявлены тендеры, по результатам которых ряд российских фирм получил контракты на научно-исследовательские и опытно-конструкторские работы по созданию новых типов чисто российских БПЛА.

До 2011 г. в составе Военно-воздушных сил России имелось два специальных полка БПЛА, исследовательская эскадрилья и Центр боевого применения БПЛА в г. Егорьевске Московской области. Согласно указаниям Генштаба Вооружённых сил РФ с 1 сентября 2011 года части и подразделения беспилотной авиации исключены из состава ВВС и переданы в Сухопутные войска. Поэтому сегодня основным потребителем этого вида вооружений являются Сухопутные войска [7]. Это не относится к БПЛА классов HALE и MALE, которые заказывать и использовать будут по- прежнему ВВС. Но пока таких аппаратов на вооружении практически нет.

В 2013 г. из отечественных БПЛА на вооружении российской армии находились:

– Ту-243;

– Пчела- 1Т;

– ZALA 421-08;

– Орлан-10.

Первые два из перечисленных БПЛА описаны выше. Два других представляют собой БПЛА малой дальности.

Это сверхмалый беспилотный летательный аппарат. Предназначен для наблюдения, целеуказания, корректировки огня, оценки ущерба. Эффективен в проведении аэрофто- и видеосъемки на небольшом удалении. Производится ижевской компанией "ZALA AERO GROUP".

БПЛА ZALA 421-08 разработан по аэродинамической схеме "летающее крыло" (рис.3.22) и состоит из планера с системой автоматического управления автопилотом, органов управления и силовой установки, бортовой системы питания, системы парашютной посадки и съемных блоков целевой нагрузки. Запускается ZALA 421-08 с рук. Метод посадки – автоматически с парашютом.

Рис. 3.22. БПЛА ZALA 421-08

Этот легкоуправляемый БПЛА получает и передает в режиме реального времени качественную фото-, видео- и тепловизионную информацию по исследуемой территории (рис.3.23). Модель выгодно отличается низкой акустической и визуальной заметностью, надежностью и лучшими в своем классе целевыми нагрузками. Самолет не требует специально подготовленной взлетно-посадочной площадки. Малые габариты аппарата сократили время подготовки всего комплекса к эксплуатации до 5-ти минут. Самолет совершает полеты днем и ночью при различных, даже самых суровых, метеоусловиях.

Тактико-технические характеристики ZALA 421-08 [8]:

– радиус действия видео/радиоканала: 15 км / 25 км;

– продолжительность полета: 80 мин;

– размах крыла: 810 мм;

– максимальная высота полета: 3600 м;

– тип двигателя: Электрический тянущий;

– скорость: 65-120 км/ч;

– максимальная взлетная масса: 2,5 кг;

– масса целевой нагрузки: 300 г;

– навигация: ИНС с коррекцией GPS/ГЛОНАСС, радиодальномер;

– диапазон рабочих температур: -30°С…+40°С.

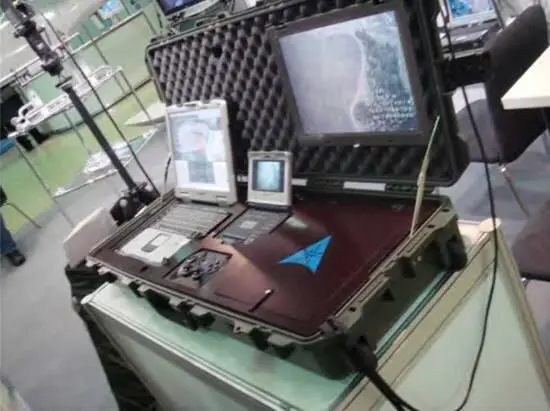

Рис. 3.23. Наземная станция ZALA

"Орлан-10" (рис.3.24) – многофункциональный беспилотный комплекс, предназначенный для ведения наблюдения за протяженными и локальными объектами в труднодоступной местности, в том числе при проведении поисковых и ремонтных работ. Разработан предприятием "Специальный технологический центр" (г.С.-Петербург) [9].

В состав комплекса входят рабочие места операторов, оборудование радиоканалов управления и передачи данных, оборудование для технического обслуживания и обеспечения старта БПЛА, бензогенератор 1 кВт для обеспечения автономной работы. Пункт управления БЛА "Орлан-Ю" имеет возможность осуществлять управление до 4-х БПЛА с одного пункта управления. При необходимости с помощью комплекса возможно организовать локальную сеть до 30 операторов для управления полезными нагрузками одновременно запускаемых БПЛА.

В качестве карты используется растровое изображение местности с привязкой по нескольким точкам или электронная карта. Для маршрута указывается до 60 точек в которых задаётся высота и признак её облета: проход по высоте или барражирование. Корректировка маршрута осуществляется по радиоканалу. Возможно указание точки "Дом" и точки посадки, а также алгоритмы поведения в нештатных ситуациях (пропадание радиосвязи, отсутствие сигналов GPS, отказ двигателя). Оператором указываются точки включения и выключения полезной нагрузки, а при использования фотоаппарата- коэффициент перекрытия кадров.

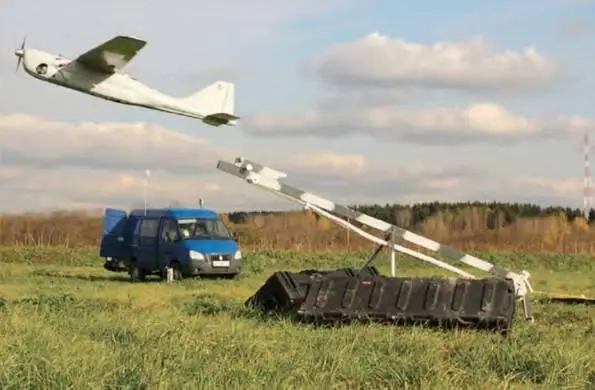

Рис. 3.24. БПЛА "Орлан-10". Старт с катапульты

Возможности комплекса:

– оперативная замена полезной нагрузки и состава бортового оборудования;

– обеспечение видео- и фотосъемки в сочетании с регистрацией текущих параметров (координаты, высота, номер кадра);

– использование в сложных метеоусловиях и с ограниченных площадок;

– размещение контрольно-измерительной аппаратуры внутри консолей крыла;

– наличие бортового генератора позволяет использовать активные нагрузки в течение всего полета;

– использование одного БПЛА в качестве ретранслятора для остальных.

Основные характеристики:

– взлетная масса: 14 кг;

– масса полезной нагрузки: до 5 кг;

– двигатель: ДВС (бензин А-95);

– способ старта: с разборной катапульты;

– способ посадки: на парашюте;

– воздушная скорость: 90-150 км/ч;

– макс. продолжительность полета: 16 ч;

– макс. дальность применения комплекса: до 120 км от наземной станции управления (до 600 км в автономном режиме);

– макс. высота полета над уровнем моря: 5000 м;

– макс. допустимая скорость ветра на старте: 10 м/с;

– диапазон рабочих температур: -30 до +40 °С.

Рассмотренные 2 последних типа БПЛА и им подобные только начинают поступать на вооружение. Вполне естественно, что как компаниям-разработчикам, так и заказчику хотелось бы ускорить процесс поставок БПЛА в войска. Однако постановка на вооружение новых для армии систем – дело довольно сложное. Необходимо соблюсти все существующие формальности, связанные с прохождением государственных испытаний по линии Минобороны. К сожалению, в бюджете военного ведомства средства на эти нужды не всегда предусматриваются. Соответственно, компании вынуждены идти на покрытие этих расходов за свой счет. Затраченные усилия часто оказываются не напрасными, и запланированные закупки по каждому из отобранных комплексов в размере обещанных нескольких десятков единиц все- таки осуществляются.
