Владимир Фетисов - Беспилотная авиация: терминология, классификация, современное состояние

Х-47В UCAS-D Air Vehicle System in Focus

Altitude: ›40,000 ft

Speed: High Subsonic

Weapons Payload Provisions: 4,500 lbs

Max Unrefueled Range: ›2,100 NM

Max Unrefueled Endurance: ›6 hours

Sensor Provisions: EO/IR/SAR/ESN

Air Refueling Provisions: USN/USAF

CV Demo TOGW: 44,567 lbs

CV Launch OPWOD: -3.6 kts

CV Recovery WOD: 9.3 kts

Spot Factor (F/A-18C): 0.87

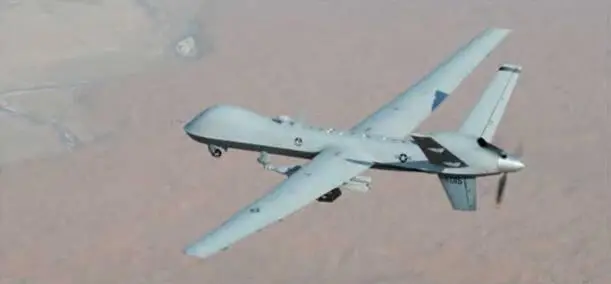

На рис. 1.4 показан ударный БПЛА MQ-9 Reaper, разработанный американской компанией General Atomics и стоящий на вооружении ВВС США и других стран с 2007 г. Как и многие другие БПЛА, аппарат имеет V-образное оперение, состоящее из двух наклонных поверхностей, выполняющих функции и горизонтального, и вертикального оперения. Синхронное отклонение управляющих поверхностей играет роль руля высоты и управляет тангажом, а асинхронное руля направления и управляет рысканьем. Для беспилотников V-образное оперение представляется более экономичным решением, чем классическое. MQ-9 Reaper оснащен турбовинтовым двигателем, позволяющим развивать скорость более 400 км/ч. Практический потолок составляет 13 км. Максимальная продолжительность полёта равна 24 ч.

Рис. 1.4. БПЛА MQ-9 Reaper во время боевого вылета в Афганистане, 2008 год.

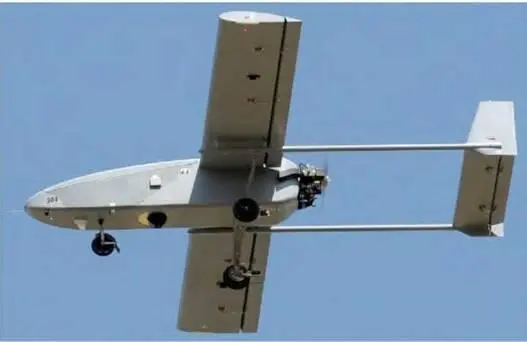

БПЛА тактического назначения Viking 300 разработки американской компании L-3 Unmanned Systems представлен на рис. 1.5. Он построен полностью из композитных материалов. Оснащен двухтактным двухцилиндровым двигателем внутреннего сгорания мощностью 25 л.с. с толкающим винтом. Причем винт расположен между основным крылом и хвостовым оперением, а не позади него, как в предыдущем примере. Модульная конструкция позволяет легко собирать и разбирать аппарат. Длительность полета составляет 8-10 ч при крейсерской скорости 100 км/ч. Максимальная взлетная масса 144 кг, а масса полезной нагрузки 13,5 кг. Радиус действия составляет 50-75 км. Особенностью аппарата является возможность осуществлять полностью автономные взлет и посадку, которые могут выполняться не только на бетонной полосе, но и на плохо подготовленных поверхностях.

Рис. 1.5. Тактический БПЛА Viking 300 – разработка фирмы L-3 Unmanned Systems (США, 2009)

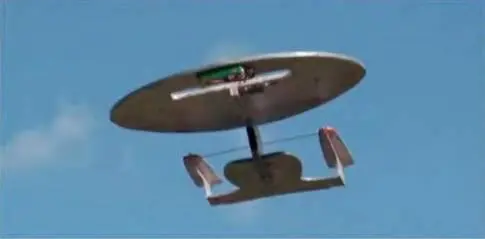

Еще один пример (рис. 1.6) – это любительская разработка летающей радиоуправляемой модели с дисковым крылом. Аппарат отличается хорошей маневренностью и способность сохранять стабильность полета на малых скоростях.

Рис. 1.6. Радиоуправляемая модель с дисковым крылом

В качестве движителей аппаратов самолетного типа обычно используются тянущие или толкающие винты, а также импеллеры (лопаточные машины, заключенные в цилиндрический кожух – англ.: impeller, ducted fan, shrouded propeller) или реактивные двигатели.

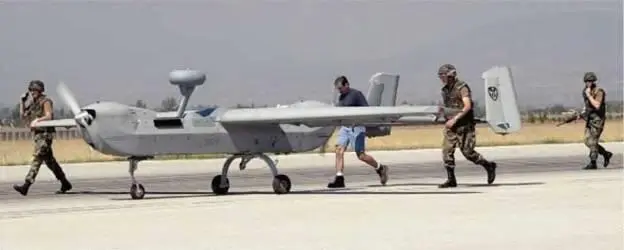

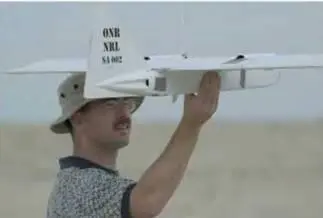

Для аппаратов самолетного типа обычно необходима взлетно-посадочная полоса (ВПП) (рис. 1.7 а). Для некоторых типов при взлете используют стартовые катапульты (рис. 1.7 б). Есть также самолетные БПЛА легкого класса, запускаемые "с руки" (рис. 1.7 в). При посадке может применяться ВПП, парашют (рис. 1.8) или специальные уловители (тросы, сетки, растяжки) (рис. 1.9).

а

б

в

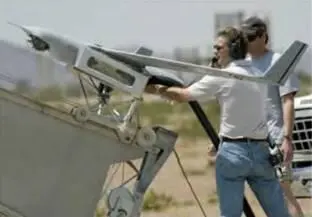

Рис. 1.7. Различные типы старта БПЛА самолетного типа: а – запуск с ВПП; б – запуск с катапульты; в – запуск "с руки"

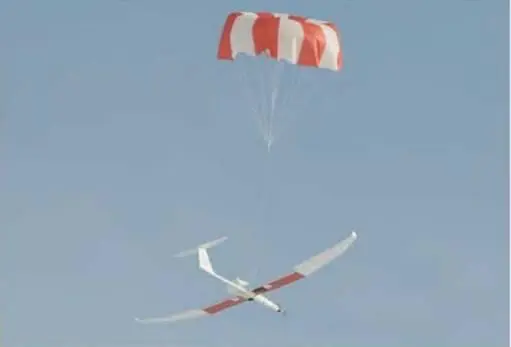

Рис. 1.8. Посадка БПЛА с помощью парашюта

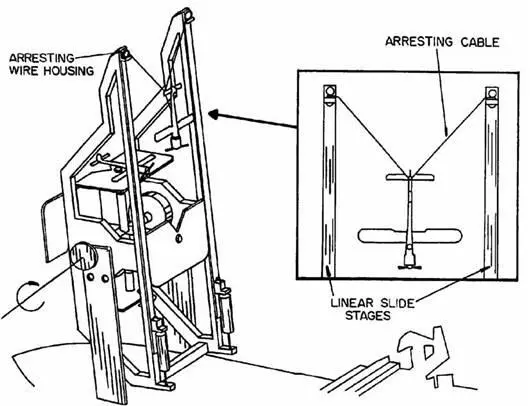

Рис. 1.9. Посадка БПЛА с помощью тормозного троса (иллюстрация к патенту США № 7335067)

Взлеты и посадки традиционных БПЛА самолетного типа – процесс достаточно трудоемкий и затратный, требующий наличия специальных вспомогательных средств (ВПП, устройств запуска и посадки), поэтому разработчики новой техники все чаще обращаются к нетрадиционным схемам самолетных БПЛА, позволяющим создать безаэродромные БАС. Речь идет прежде всего о самолетах вертикального взлета и посадки (СВВП). На сегодняшний день существует много разновидностей аппаратов ВВП [14, 15]. Многие из них являются гибридами самолетов и вертолетов, поэтому рассмотрены в следующих подразделах (см. далее – "Винтокрылы", "Конвертопланы"). Те же СВВП, которым в большей степени присущи свойства самолета, чем вертолета, обычно имеют в качестве движителя реактивный двигатель, импеллер или небольшие по размеру пропеллеры. Их условно можно разделить по положению фюзеляжа при взлете и посадке [16] на аппараты с вертикальным положением фюзеляжа (тэйлситтеры, от англ. – tailsitter) и аппараты с горизонтальным положением фюзеляжа.

Рис. 1.10. Тэйлситтер SkyTote – разработка компании AeroVironment (США, 2006). Основное назначение – быстрая доставка небольших грузов.

Тэйлситтер ы в стартовом положении обычно опираются хвостовой частью на грунт. Если в качестве движителя используются тянущие винты, то они располагаются в носовой части (как в примере, показанном на рис. 1.10). Посадка, как и взлет, у таких аппаратов обычно производится вертикально. Самое сложное для СВВП – это переход с вертикальной фазы полета на горизонтальную и обратно. У показанного на рис. 1.10 БПЛА SkyTote, например, для управления полетом в этих фазах используется даже специальный нейросетевой контроллер [17].

В последнее время в тэйлситтерах все чаще в качестве движителей используют импеллеры, особенно если движитель является толкающим и находится в хвостовой части аппарата, – это энергетически выгоднее обычного пропеллера [18]. Примером может служить разработка группы исследователей южнокорейского института KAIST (Korea Advanced Institute of Science and Technology) (рис. 1.11). У представленного беспилотного тэйлситтера предусмотрена возможность взлета и посадки как вертикально, так и горизонтально (т.е. по-самолетному – на ВПП) [19].

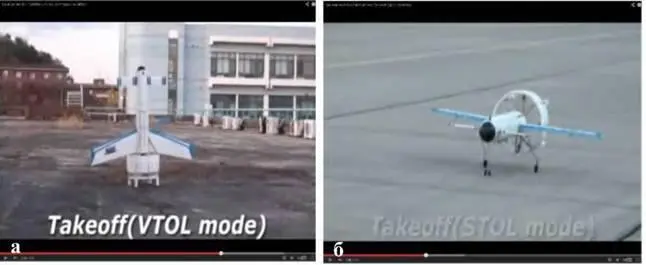

Рис. 1.11. Тэйлситтер разработки KAIST (Южная Корея, 2012): а – взлет из вертикального положения; б – взлет с ВПП
