Другим примером беспилотного СВВП с горизонтальным расположением фюзеляжа является аппарат Excalibur американской фирмы Aurora Flight Sciences (рис. 1.16). Он имеет разворачиваемый подъемно-маршевый газотурбинный двигатель, а для управления положением используются электрические импеллеры, расположенные в крыльях и носовой части. Данный БПЛА также предназначен для применения в качестве штурмовика и рассчитан на подвеску различного ракетного и стрелкового вооружения [25].

И еще один пример БПЛА этого же подкласса – аппарат V-STAR компании Frontline Aerospace (США). Он имеет несколько модификаций, некоторые из которых показаны на рис. 1.17.

V-STAR проектировался как боевая машина универсального применения: для разведки, слежения, целеуказания и поиска; для ударов по наземным объектам с помощью устанавливаемого на борту оружия; для доставки на поле боя и за линию фронта оружия, боеприпасов, продовольствия, медикаментов и т.д.; для эвакуации раненых и др. За свои эксплуатационные характеристики БПЛА V-STAR получил неофициальное название "Humvee of the air" ("воздушный хаммер" – по аналогии с известным американским вездеходом). Основные особенности этого аппарата [26]:

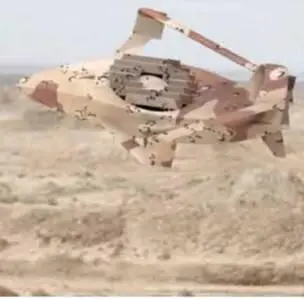

Рис. 1.16. БПЛА Excalibur – разработка американской фирмы Aurora Flight Sciences (США, 2009)

– 2 компактных газотурбинных двигателя Rolls-Royce 250. Передача движения осуществляется как на подъемный вентилятор, расположенный в центре фюзеляжа, так и на маршевый толкающий вентилятор в хвостовой части. При выходе из строя одного двигателя аппарат может продолжить полет и совершить посадку на оставшемся. В штатном режиме оба двигателя работают одновременно лишь на взлёте, когда нужно оторвать аппарат от земли. При горизонтальном полёте маршевый вентилятор приводит во вращение лишь один двигатель, а второй в это время не работает, экономя топливо;

– особая технология энергосбережения делает аппарат эффективным при перевозке грузов и пригодным для длительных полетов на дальние расстояния: V-STAR рассчитан на перевозку грузов до 180 кг при максимальном взлетном весе 1,06 т. Наибольшая скорость 533 км/ч. Дальность полёта 1316 км с полной нагрузкой, при уменьшении массы груза до 15 кг дальность увеличивается до 5570 км. Длительность полета (при нагрузке 50 кг) составляет порядка 20 ч;

а

б

в

г

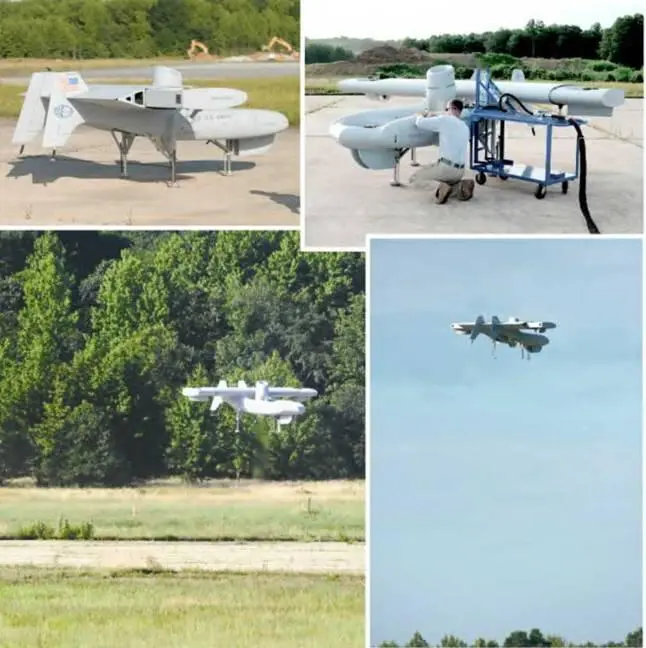

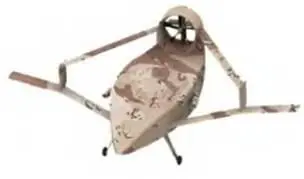

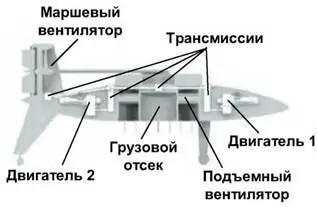

Рис. 1.17. БПЛА V-STAR компании Frontline Aerospace (США, 2009): а – базовая модель; б – модификация с увеличенной продолжительностью и дальностью полета; в – V-STAR в полете; г – компоновка БПЛА

– груз в машине располагается в центре тяжести агрегата (внутри цилиндрического отсека, вокруг которого вращаются лопасти подъёмного вентилятора), поэтому загрузка/разгрузка не нарушает центровки аппарата;

– особая конструкция крыльев. Основные крылья – ромбовидная "этажерка", которая обеспечивает устойчивый горизонтальный полет, и в то же время не ограничивает скороподъемность. На законцовках могут раскладываться дополнительные короткие крылья для увеличения грузоподъемности на малой скорости;

– вертикальные взлет/посадка или обычные самолетные взлет/посадка с укороченным пробегом по полосе. В полете – способность быстро переключаться от медленного барражирования к мгновенному броску в сторону цели;

– БПЛА V-STAR имеет очень высокий показатель транспортной результативности, который вычисляется как произведение скорости, дальности полёта и полезной нагрузки, деленное на полный взлётный вес. По этому показателю аппарат опережает многие БПЛА самолетного и вертолетного типов.

В заключение темы аппаратов самолетного типа с вертикальным взлетом и посадкой необходимо упомянуть о существовании еще одного особого вида БПЛА – аппаратах с жестким зонтообразным крылом, основанных на эффекте Коанды. Хотя эти аппараты мало похожи на самолеты, по принципу полета они все же больше всего соответсвуют этой классификационной группе.

Эффект Коанды – физическое явление, названное так, потому что в 1932 году румынский учёный Анри Коанда обнаружил, что поток жидкости или газа стремится отклониться по направлению к стенке тела с криволинейной поверхностью и при определенных условиях прилипает к ней, вместо того, чтобы продолжать движение в начальном направлении. Действие эффекта Коанды проявляется тогда, когда подача слоя воздуха на поверхность производится через узкую щель. Этот тонкий скоростной слой захватывает окружающий воздух. В итоге создается т.н. настилающая струя – полуограниченная струя, которая всегда развивается только вдоль поверхности ограждения. Дальность распространения настилающей струи увеличивается приблизительно в 1,2 раза по сравнению со стеснённой струей (т.е. струей, ограниченной со всех сторон, как в трубе). Таким образом, струя, которая настилается на поверхность, имеет большую дальнобойность при остальных одинаковых условиях, чем струя ненастилающая [27].

Летательный аппарат на эффекте Коанды устроен довольно просто: над зонтообразной поверхностью установлен вентилятор или реактивный двигатель, создающий поток воздуха, выходящий через узкую щель и настилающий криволинейную поверхность. Результаты моделирования скорости потока показаны на рис. 1.18.

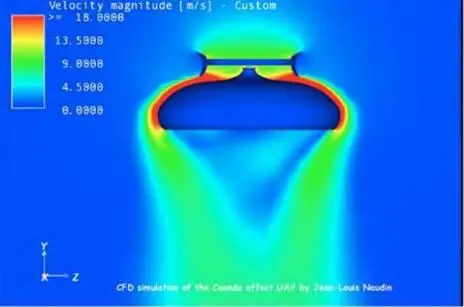

Рис. 1.18. Результаты моделирования скорости воздушного потока вдоль зонтообразной поверхности (по материалам исследований Jean-Louis Naudin, 2006)

В последние годы ряд исследователей и фирм провели достаточно удачные эксперименты по реализации эффекта Коанды применительно к построению БПЛА. Так, в Великобритании фирмой AESIR [28] испытан экспериментальный аппарат Embler, демонстрирующий возможности использования эффекта. Аппарат выполнен из углепластикового корпуса. Привод вентилятора – электромотор. Аппарат может находиться в воздухе до 10 мин. Управление направлением движения в этом БПЛА осуществляются с помощью управляемых заслонок в выходной щели вентиляторного канала (управление рысканьем), а также с помощью четырех закрылков у кромки зонтообразной поверхности (управление креном и тангажом).

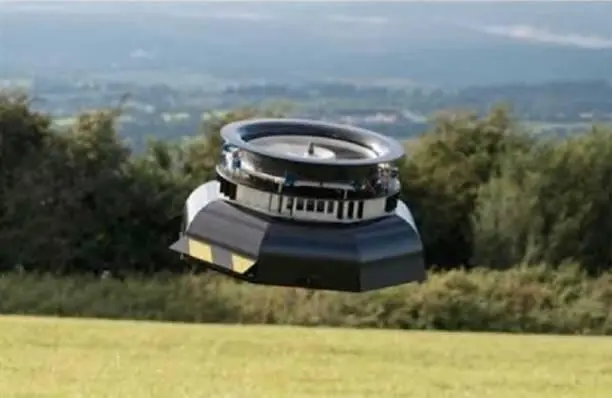

Рис. 1.19. БПЛА Embler компании AESIR, принцип полета которого основан на эффекте Коанды (Великобритания, 2009)
