Сергей Постников - Самодельный локомобиль

Наша модель локомобиля может привести в действие различные механизмы. Она может служить моделью парового двигателя в физическом кабинете школы.

Для постройки локомобиля нужно иметь: тиски, дрель, сверла (диаметром 2–5 мм), ножовку по металлу, плоский напильник с крупной насечкой (драчевый), плоский напильник с мелкой насечкой (личной), напильник маленький квадратный и круглый, зубило, молоток, паяльник, ножницы по металлу, плоскогубцы, клупп с плашками и метчиками, циркуль, линейку, керн. Материал для постройки модели можно употреблять разнообразный.

Для котла лучше всего взять листовую медь или латунь толщиной примерно в 1 мм, но можно взять и белую жесть толщиной 0,75—1 мм; для спиртовки — белую жесть от консервной банки. Цилиндр машины можно сделать из латунной трубки диаметром 18–20 мм. Для деталей машины лучше всего взять цветной металл — бронзу, медь, но можно сделать их и из железа.

В общем нужно подобрать следующее: лист меди, латуни или железа толщиной 0,75—1,5 мм, размером 200x200 мм; затем куски такого же материала, но размером 150x120 мм и 60 x 400 мм; две-три консервные банки, 500 граммов баббита или какого-нибудь другого легкоплавкого металла, 50 граммов олова, 50 штук заклепок диаметром 2–3 мм, латунную трубку с внутренним диаметром 18 мм, длиной 45–50 мм, 2 гнезда для радио, болт с гайкой диаметром в 8 мм, полоску листового железа толщиной 1–1,5 мм, длиной 80—100 см и шириной 10–15 мм (можно взять обруч от бочки), кусочек латунной трубки с внутренним диаметром 9-10 мм, длиной 30 мм, кусок стали-серебрянки диаметром 5 мм, длиной 80 мм и десяток гвоздей диаметром 3 мм. Кроме этого, нужно подобрать несколько штук бронзовых, медных или железных пластинок для золотника и подшипников.

Прежде чем приступить к изготовлению локомобиля, прочтите внимательно описание и разберитесь в чертежах.

Когда вы ясно представите себе устройство модели и ход ее изготовления, подберите материал, инструмент и приступайте к работе.

Постройку начнем с заготовки деталей котла, затем соберем его, перейдем к заготовке деталей машины, соберем ее, потом соберем весь локомобиль и испытаем.

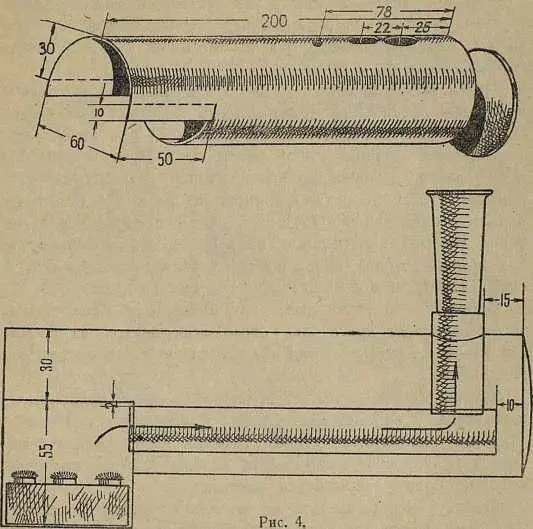

Работа по постройке котла делится на три части: изготовление котла с жаровой трубой и топкой, изготовление арматуры котла и изготовление колес и подшипников. Для цилиндра котла (рис. 4) из листовой меди или железа толщиной 0,75—1,5 мм вырезается квадрат размером 200x200 мм. Вырезанный лист выпрямляется и делится прямой линией пополам. На этой линии размечаются циркулем, а затем прорубаются узким зубилом два круглых отверстия для жаровой трубы и предохранительного клапана. Третье отверстие, для паропроводной трубы, просверливается сверлом 4–5 мм.

Неровности от зубила сглаживаются круглым или полукруглым напильником. Теперь нужно сделать вырез для топки. Для этого на стороне, противоположной от отверстия дымогарной трубы, проведите прямую линию на расстояние 50 мм от края. По линии, с каждой стороны листа, вырежьте по квадрату шириной в 45 мм. Затем на деревянной болванке или железной трубе согните выкройку в барабан. Края листа должны накрыть друг друга на 5–6 мм.

Когда барабану котла придана правильная цилиндрическая форма, шов склепывается, нагревается и пропаивается оловом.

Переднее днище котла имеет выпуклую форму. Днище вырезается из медного или латунного листа. Выпуклость придается ударами молотка.

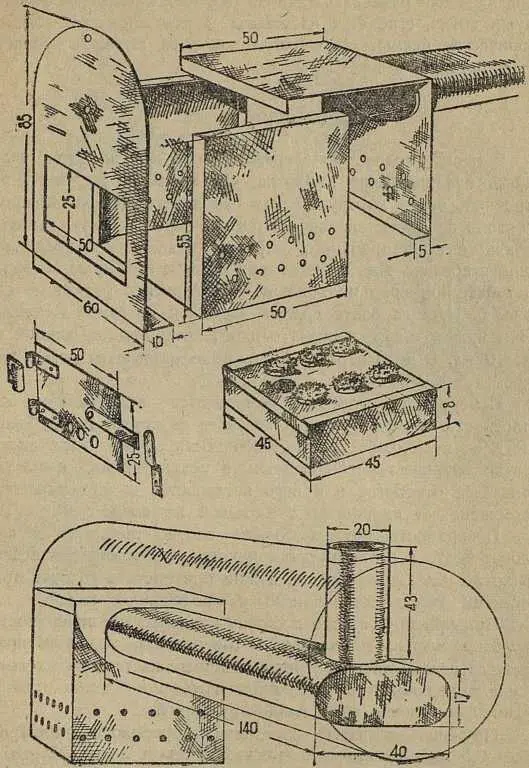

Топка с вставленными в нее жаровой и дымогарной трубами показана на рис. 5, внизу. Топка состоит из трех частей: переднего днища с крышкой топки, заднего днища и боковых стенок с дном.

Части топки лучше всего сделать из цветного металла — меди или латуни, не подверженных действию ржавчины. Но можно их изготовить из толстого 0,75—1,5 мм железа.

Переднее днище топки сгибается в виде буквы "Г". У верхнего и нижнего краев стенок отгибаются под прямым углом полоски шириной по 5 мм. Отогнутыми краями стенки днища будут соединяться с другими частями топки. В верхней части днища прорубается зубилом отверстие для жаровой трубы; внизу просверливается два ряда отверстий диаметром в 3–5 мм для притока воздуха.

Вторая часть топки имеет вид буквы "П". Края стенок, за исключением краев дна, отгибаются внутрь на 5 мм. Около дна, в стенках, тоже просверливаются отверстия для воздуха.

Задняя стенка топки служит в то же время задним днищем котла. В верхней части днища просверливаются отверстия для водомерного стекла. Нижний конец стенки отгибается, а над ним прорубается прямоугольное отверстие, которое будет закрываться дверкой.

Дверку можно сделать из листового железа толщиной 0,5–1 мм. Когда все части топки заготовлены и подогнаны одна к другой, можно начать сборку. В отогнутых концах просверливаются отверстия для заклепок диаметром 1,5–2 мм.

Жаровая труба сгибается из цветного металла. Трубе придается овальная форма. У одного конца жаровой трубы прорубается отверстие диаметром в 20 мм. С этой стороны труба закрывается крышкой, вырезанной из листовой меди или латуни. Крышка припаивается к трубе оловом.

Дымогарная труба состоит из двух частей, вставляющихся одна в другую. Для короткой части, проходящей сквозь котел, подбирается медная или латунная трубка подходящего размера. Длинная трубка, находящаяся снаружи котла, сгибается из железа. Трубе придается слегка коническая форма. На верхнем конце ее делается небольшой раструб в виде воронки.

Рис. 5.

В нашей модели предохранительный клапан, кроме выпуска излишка пара из котла, служит в то же время и пробкой, через которую котел наполняется водой. Клапан состоит из гайки, впаянной в котел, отрезка болта, выполняющего роль пробки, и "тарелки" клапана с направляющим стержнем. Для изготовления клапана подбираются болт и гайка, примерно подходящие под размеры, указанные на рис. 6. Нарезка болта должна доходить до самой головки. Нам нужна только головка с нарезанным концом длиной в 8—10 мм. В этом отрезке болта просверливается отверстие диаметром в 3–4 мм.

Поверхность головки опиливается напильником на плоскость. Тарелка, клапана делается из кружка, вырубленного из меди или латуни. Поверхность кружка тоже аккуратно опиливается напильником, в центре кружка просверливается отверстие и в него вставляется и заклепывается стержень из проволоки с нарезкой на конце.
