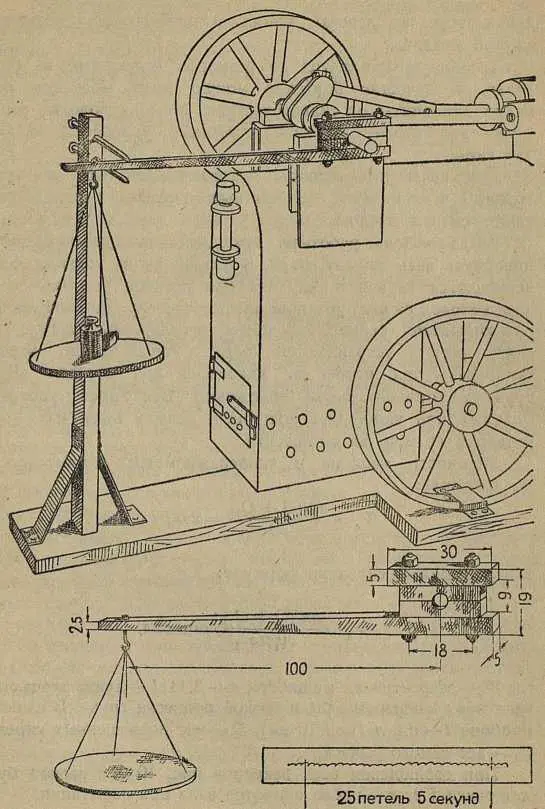

Мощность, получаемая на валу машины, называется эффективной. Мощность машины локомобиля можно точно измерить при помощи так называемого тормоза Прони. На рис. 10 показано устройство тормоза.

Этот прибор состоит из двух колодок, сделанных из твердого дерева. Между колодками находятся два вкладыша (тоже из дерева), которыми сжимают вал испытываемой модели.

Рис. 10.

Тормоз изготовляется по размерам, указанным на рисунке. В качестве болтиков можно взять контакты от радио или винты от "конструктора". Нижняя колодка тормоза — это рычаг, на конце которого укреплена чашка для гирь.

Для испытания машины колодки надеваются на вал, который в этом месте должен быть гладким и при испытании смазан маслом.

Когда модель работает, вращающийся вал стремится повернуть весь тормоз вверх. В это время на крючок подвешиваются гирьки и, изменяя при помощи болтиков нажим колодок на вал, уравновешивают систему. Во избежание опрокидывания рычага, во время регулировки, сверху и снизу рычага устраиваются упоры. Рычаг нужно отрегулировать так, чтобы он находился при отсчете веса груза в горизонтальном положении. Вес гирек, употребляемых при измерении мощности, должен быть мал — от четверти грамма до пятидесяти.

Мощность машины в килограммометрах вычисляется по формуле:

а в лошадиных силах по формуле:

где W e— эффективная мощность, π — 3,14; l — длина плеча рычага между центром вала и точкой подвески груза. В нашем приборе I — 0,1 м (или 10 см), Q — вес подвешенных гирек, Q 1— вес самого рычага.

При соблюдении всех размеров рис. 10 вес рычага будет равен 1 г; n — число оборотов вала при испытании.

Пример. Модель паровой машины локомобиля при числе оборотов, равном 500, уравновешена при помощи тормоза Прош при весе гирек, равном 59 г. Так как I у нас постоянно и равно 0,1 м, а вес рычага равен 1 г, то пишем:

Таким образом мощности машины хватило бы, чтобы в течение одной секунды поднять груз в 312 г на высоту 1 м, или 1 кг на высоту 0,312 а. Чтобы найти мощность в лошадиных силах, надо полученное число разделить на 75:

При вычислениях I нужно выражать в метрах, a Q и — в килограммах. Поэтому мы брали 7 = 0,1 при длине рычага в 10 см, а Q = 0,059 при нагрузке рычага в 50 г. Число оборотов машины ставится в формулу то, которое получено при подсчете с тормозом Прони, а не скорость на холостом ходу. Сопоставляя мощность, полученную на валу машины, с энергией, заключенной в сожженном топливе, можно определить коэффициент полезного действия машины. В результате испытаний вы получаете характеристику своего локомобиля.

Сделанную модель можно усовершенствовать, введя в нее ряд конструктивных изменений. Например, в котел вместо одной жаровой трубы можно поставить 4–6 дымогарных трубок; благодаря этому увеличится поверхность нагрева, усилится скорость парообразования и возрастет мощность машины. Для подачи воды в котел можно установить маленький насосик. К машине можно пристроить центробежный регулятор.

В довершение всего можно попробовать устроить передачу от машины локомобиля к его колесам. Такой локомобиль будет сам себя возить, и опыты с ним положат начало постройке модели паровоза.
