Поверхность кружка должна плотно прилегать к головке болта и не пропускать пар при нормальном давлении в котле. Для этого кружок нужно притереть к головке при помощи мелко истолченного и просеянного стекла.

При притирке стекло с маслом наносится на поверхность головки, клапан вставляется в отверстие и медленно вращается взад и вперед. Притирка продолжается до тех пор, пока поверхности не сделаются матовыми. Клапан прижимается к головке спиральной пружинкой.

Пружинка свивается из стальной проволоки диаметром 0,4–0,5 мм; готовой она должна иметь в длину 12 мм и внутренний диаметр — 3 мм.

При полном сжатии пружинка должна укорачиваться наполовину, т. е. до 6 мм. На стержне пружинка закрепляется гайкой. В зависимости от наружного давления работа клапана регулируется подвинчиванием гайки.

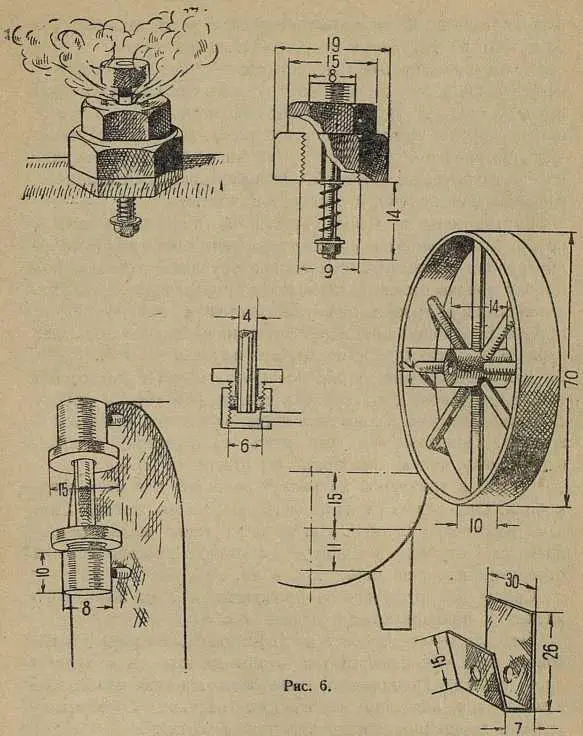

Водомерное стекло (рис. 6) состоит из двух оправ с вставленной в них стеклянной трубкой. Оправы изготовляются из медных трубок с нарезкой внутри, или в них с одной стороны просто впаивается гайка. В эту гайку ввинчивается пробка с отверстием в середине. С другой стороны оправа закрывается крышкой. Около крышки впаяна трубка, соединяющая водомерное стекло с котлом.

Внутрь оправы между гайкой и трубкой, идущей к котлу, впаяно еще кольцо с отверстием, диаметром равным внутреннему диаметру стеклянной трубки. В оправу под пробку вокруг стекла вкладывается промасленная вата. При завинчивании пробки она уплотняется и совершенно не пропускает воду или пар. Внутреннее кольцо не дает набивке закрыть отверстие трубки, идущей в котел.

Для изготовления оправ можно взять или гайку с болтом, или подходящую трубку и два радиогнезда. В трубку с одной стороны впаивается гайка от гнезда, с другой — крышка. Понятно, что, если взяты радиогнезда, стеклянную трубку нужно подобрать по отверстию гнезд.

Вместе с арматурой на рис. 6 показаны и колеса локомобиля. Они делаются из тонкого полосового железа. Сначала изготовляется обод. Затем из круглого железа выпиливается втулка, в центре которой просверливается отверстие для оси диаметром 4 мм.

Спицы делаются или из проволоки, или из полосового железа и припаиваются к втулке и ободу.

Оси для колес делаются из проволоки диаметром 5–6 мм, концы осей опиливаются так, чтобы на них легко вращались колеса. Подшипники изготовляются из полосового железа, как показано на том же рисунке. Отогнутыми краями подшипники припаиваются к котлу.

Спиртовка для топки (рис. 5) — это просто прямоугольная коробка из жести. В крышку ее вставляется 6 коротких трубочек для фитилей диаметром 7–8 мм.

Когда склепана топка и в нее впаяна жаровая труба, можно приставить цилиндр котла и хорошенько припаять его. Лучше всего перед припайкой котла впаять в него предохранительный клапан, а в стенку топки — водомерное стекло.

Гайка предохранительного клапана вставляется на половину своей высоты в отверстие котла и припаивается к нему оловом. Трубки от оправ водомерного стекла вставляются в отверстия переднего днища и припаиваются к нему с таким расчетом, чтобы стекло отстояло от стенки на 10–12 мм. Водомерное стекло лучше припаять в собранном виде с вложенной промасленной ватой.

К готовому котлу можно припаять подшипники колес и вставить оси. Колеса надеваются на концы осей, затем припаиваются шайбы, чтобы колеса не соскакивали. Котел со всех сторон покрывается черной огнеупорной краской. Спицы колес и втулки красятся в красный цвет, обод колес — в черный.

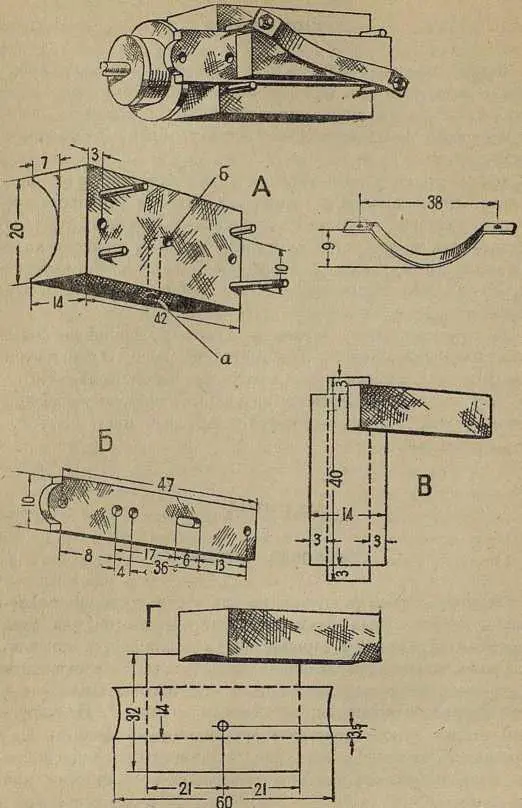

Машину можно разделить на три части: цилиндр, золотник и передаточный механизм. Золотник состоит из двух частей — неподвижной, припаянной к цилиндру, и подвижной пластинки, управляющей подачей пара. Неподвижная часть золотника выпиливается из цветного металла — меди или бронзы по размерам, показанным на рис. 7. Полукруглый выпил нужно подогнать под наружный диаметр цилиндра. Поверхность золотника опиливается напильником на правильную плоскость с проверкой под линейку или угольник.

Рис 7.

В этой части, обозначенной буквой А, просверливается четыре отверстия для пара. Отверстия а и б сверлятся перпендикулярно одно к другому, соединяются и образуют внутри идущий под прямым углом канал.

Расстояние между центрами двух крайних отверстий, подводящих пар в цилиндр, должно быть 36 мм.

Направляющие стержни делаются из проволоки диаметром в 2–3 мм. Стержни или ввертываются в часть А, или впаиваются в нее. Два стержня должны выступать на 12 им, два — на 4 мм. На концах длинных стержней нарезается резьба и подбираются гайки. На эти стержни надевается пружинка, прижимающая золотник. Пружинка изготовляется из полоски стали и изгибается, как показано на том же рисунке.

Подвижная пластинка золотника выпиливается из латуни по размерам, показанным на рис. 7 Б. Она будет скользить по части А и должна плотно прилегать к ней, чтобы под ней не проходил пар. Ее нужно опилить напильником и притереть к части А.

Места отверстий для пара показаны на рисунке; все они сверлятся диаметром в 2 мм. Для прямоугольного пропила просверливается подряд несколько дырочек, которые затем распиливаются напильником.

В отверстии, находящемся на полукруглом конце пластинки, нарезается резьба и подбирается винт, соединяющий золотник с тягой эксцентрика. Коробочка В изготовляется из листовой латуни и припаивается оловом к пластинке золотника с таким расчетом, чтобы она закрыла два круглых и одно прямоугольное отверстие. После пайки лишнее олово спиливается напильником, и коробочка очищается снаружи шкуркой или наждачной бумагой.

Коробочка Г служит сухопарником и одновременно подставкой, на которую припаивается цилиндр с золотником.

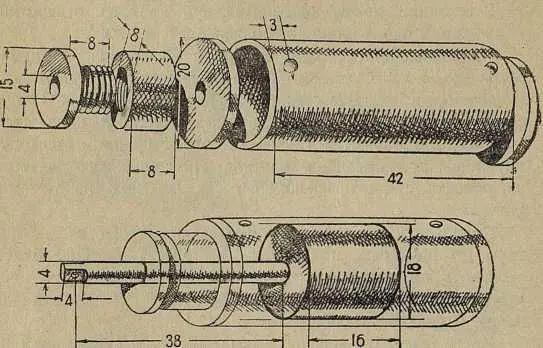

Цилиндр машины делается из отрезка латунной трубки с внутренним диаметром 18–20 мм. Поверхность трубки (рис. 8) должна быть гладкой и ровней внутри. На ней не должно быть ни царапин, ни вмятин. На расстоянии 3 мм от концов цилиндра в нем просверливаются два отверстия диаметром по 2 мм.

Рис. 8.

К цилиндру делаются две крышки из листового железа или латуни. Через одну из крышек проходит шток поршня, поэтому в ней просверливается отверстие диаметром в 5 мм.

Чтобы пар не проходил через щели между крышкой цилиндра и штоком, крышка снабжается сальником. Сальник, как и оправки водомерного стекла, состоит из гайки и пробки. Гайка припаивается к крышке над отверстием; внутрь ее ввинчивается пробка — отрезок болта с головкой. В пробке просверливается отверстие по диаметру штока.
