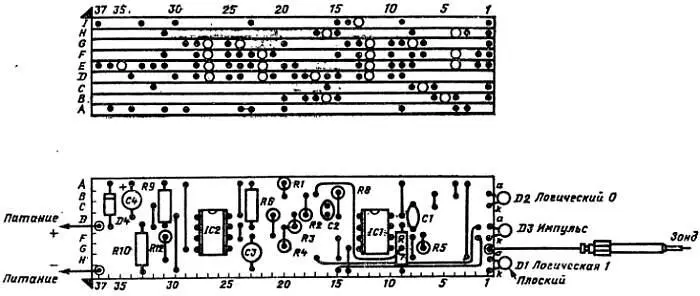

Монтажная схема логического пробника на плате Veroboard показана на рис. П2.5.

Рис. П2.5. Монтажная схема логического пробника

Из рисунка видно, что нужно сделать 23 разрыва печатных проводников.

Рекомендуется следующая последовательность монтажа логического пробника: гнезда микросхем, пистоны, перемычки, резисторы, диоды, конденсаторы и светодиоды (выводы последних должны иметь такую длину, чтобы светодиоды были видны в верхней части корпуса). После этого можно подключить провода питания, обратив внимание на правильную полярность (для напряжения +5 В берется красный провод с зажимом «крокодил»).

Прежде чем вставлять микросхемы в гнезда и закреплять печатную плату, тщательно проверьте все компоненты, перемычки и разрывы печатных проводников. Целесообразно обратить особое внимание на подключения полярных компонентов, включая светодиоды, электролитические конденсаторы и диоды. Проверьте надежность соединений и отсутствие выплесков припоя и замыканий между печатными проводниками.

После проверки печатной платы можно вставить в гнезда микросхемы, обратив внимание на их правильную ориентацию. Затем плата монтируется в корпусе пробника; не требуется никаких дополнительных приспособлений, так как плата плотно зажимается при соединении двух половин корпуса. Зонд пробника закрепляется в держателе и соединяется со входом пробника.

Проверка.Логический пробник необходимо проверить, пользуясь блоком питания с ограничением по току. Подключите провода питания пробника к блоку, соблюдая правильную полярность. При свободном зонде пробника ни один из светодиодов не должен светиться.

Теперь коснитесь точки с нулевым потенциалом. Светодиод D3 (импульс) должен вспыхнуть 1 раз, показав изменение логического состояния, а светодиод D2 (логический 0) должен светиться постоянно. Наконец, коснитесь зондом пробника линии +5 В. При этом светодиод D3 также должен вспыхнуть 1 раз, а светодиод D1 (логическая 1) должен светиться постоянно. Если логический пробник не реагирует подобным образом, нужно вынуть печатную плату из корпуса и тщательно проверить ее, обратив особое внимание на ориентацию полярных компонентов (светодиодов, микросхем, диодов, электролитических конденсаторов) и правильность перемычек и разрывов.

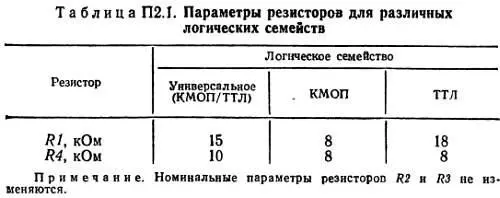

Модификации.Мы говорили о том, что логические уровни в TTЛ-схемах отличаются от уровней в КМОП-схемах. Следовательно, используемые в логическом пробнике пороговые уровни должны быть компромиссными. Но, если пробник предназначается только для одного вида схем, рекомендуется изменить параметры компонентов, приведенных в табл. П2.1.

Компоненты. Резисторы (угольные, 0,25 Вт, 5 %); R1 = 15 кОм; R2 = R3 = R8 = R9 = 4,7 кОм; R4 = R12 = 10 кОм; R5 = 470 кОм; R6 = R7 = R11 = 270 Ом; R10 = 22 кОм; конденсаторы : С1 = С2 = 0,1 мкФ; С3 = 4,7 мкФ (танталовый, 16 В); С4 = 10 мкФ (электролитический, 16 В); полупроводниковые приборы : IC1 — LM393; IС2 — 555; D1—D3 — красный светодиод (диаметр 3 мм); D4 — 1N4001.

Дополнительные детали:8-контактное гнездо для 1C (2 шт.); корпус пробника с размерами 140x30x20 мм; односторонние пистоны (3 шт.); печатная плата типа Veroboard с размерами около 95x63 мм.

Спецификации

Входное сопротивление зонда пробника, кОм … ~ 400

Пороговые напряжения:

логическая 1 (ТТЛ) … 2,5 В (универсальный вариант); 2,4 В (только для ТТЛ)

логический 0 (ТТЛ) … 1,2 В (универсальный вариант); 1,2 В (только для ТТЛ)

логическая 1 (КМОП) … 60 % напряжения питания (универсальный вариант); 70 % напряжения питания (только для КМОП)

логический 0 (КМОП) … 30 % напряжения питания (универсальный вариант); 30 % напряжения питания (вариант только для КМОП)

Длительность расширения импульса, мс … 200

Минимальная длительность импульса, нс … 500

Максимальная частота входного сигнала (ТТЛ), МГц … 10

Требования к питанию:

ТТЛ … 4,5–5,5 В, ток не более 30 мА

КМОП … 3—15 В, ток не более 60 мА

Обычно логический пульсатор применяется совместно с логическим пробником, но может использоваться и автономно для изменения логического состояния цифровой схемы без привлечения паяльника. Пульсатор предназначен для ТТЛ- и КМОП-схем.

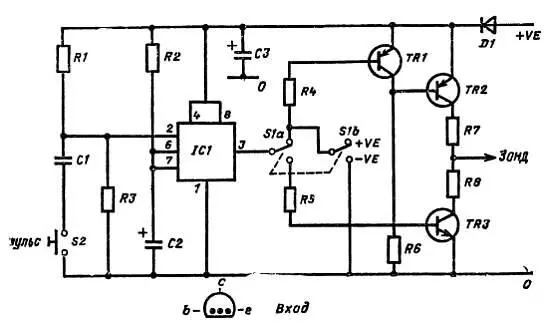

Описание схемы.Электрическая схема логического пульсатора приведена на рис. П2.6.

Рис. П2.6. Принципиальная электрическая схема логического пульсатора.

Таймер 555 (IC1) включен как моностабильный генератор импульсов (см. гл. 4 ). На выходе таймера (контакт 3 ) при нажатии кнопки S2 действует напряжение высокого уровня, продолжительность которого определяется цепочкой R2—C2. Для указанных параметров элементов длительность импульса составляет около 5 мс.

Полярность импульса коммутируется тумблером S1. Транзистор TR1 работает в режиме инвертора, а транзисторы TR2 и TR3 являются насыщенными ключами и обеспечивают достаточную нагрузочную способность. Выходной ток ограничивается резисторами R7 и R8.

При стандартном питании +5 В пиковый отдаваемый ток ограничивается для короткозамкнутой цепи несколькими сотнями миллиампер.

Когда выходного импульса нет, транзистор TR1 включен, но оба транзистора TR2 и TR3 находятся в непроводящем (выключенном) состоянии. Следовательно, зонд пульсатора находится в высокоимпедансном состоянии.

Как и в логическом пробнике (см. рис. П2.4), диод D1 обеспечивает защиту от неправильного подключения питания.

Монтаж.Все компоненты логического пульсатора монтируются на печатной плате (9 полосок с 37 отверстиями). Ее можно отрезать от стандартной платы Veroboard (24 полоски с 37 отверстиями) или использовать ту часть платы, которая осталась при монтаже логического пробника.

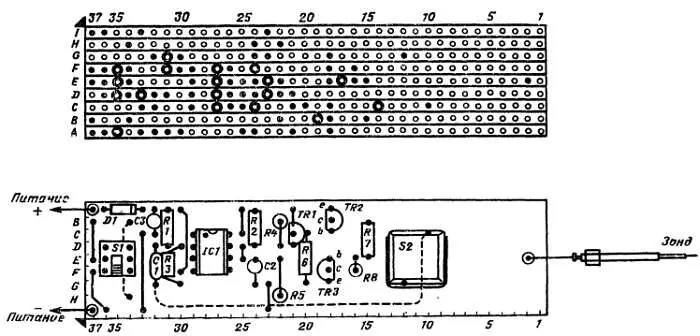

На рис. П2.7 показана монтажная схема логического пульсатора для платы типа Veroboard.

Рис. П2.7. Монтажная схема логического пульсатора

Рекомендуется следующая последовательность монтажа компонентов: кнопка, переключатель, гнездо IС, пистоны, перемычки, транзисторы, резисторы, диод и конденсаторы. Последними монтируются держатель зонда и провода питания (ее забывайте о правильной полярности — для +5 В берется красный провод с зажимом типа «крокодил»). Всего необходимо сделать 18 разрывов печатных проводников. С обратной стороны платы расположены три перемычки, показанные на рис. П2.7 пунктирной линией.
