Элементы IC1d, RU R2 и С1 монтируются на небольшом куске печатной платы (19 полосок с 17 отверстиями). Монтажная схема всех элементов показана на рис. П2.14.

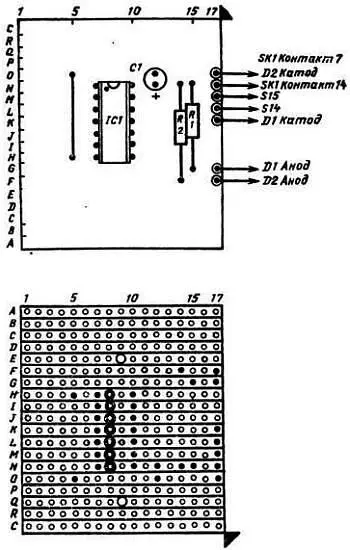

Рис. П2.14. Монтажная схема для платы Veroboard.

Монтаж платы осуществляется в следующей последовательности: гнездо IС, перемычка, конденсатор, резисторы и пистоны. После монтажа необходимо тщательно осмотреть плату. Затем она крепится непосредственно под гнездо SK1 с помощью двух стоек. Микросхема IC1 вставляется в гнездо с соблюдением ее правильной ориентации. После этого завершается остальной монтаж схемы в соответствии с рис. П2.13.

На лицевой панели прибора устанавливаются органы управления, переключатели, индикаторы и разъем. Целесообразно сначала вырезать шаблон и приклеить его к лицевой панели. Клипса 1C соединяется с 15-контактным разъемом типа D при помощи ленточного кабеля длиной около 500 мм. Все подключения к разъему осуществляются в соответствии с данными табл. П2.2.

Для изолирования паек на клипсе целесообразно использовать короткие теплостойкие насадки, а для лучшей идентификации — кабель с разноцветными проводами.

Как всегда, после окончания внутреннего монтажа его нужно тщательно проверить, особенно цепи гнезд SK1 и SK2. Все тумблеры следует установить в выключенное положение.

Проверка.Для проверки прибора требуется работающее устройство с микросхемами логических элементов в 14-контактных корпусах и исправная эталонная микросхема. Желательно иметь дело с низкочастотным устройством, так как распределенные паразитные емкости кабеля и самого тестера при совместной работе с быстродействующими устройствами могут вызвать определенные трудности.

Предположим, что для первой проверки выбрана микросхема 7400. Для начала нужно вставить эталонную микросхему в гнездо SK1, выключить питание устройства и подключить клипсу, обращая внимание на контакт 1 . Затем подключить входы, пользуясь тумблерами S1—S13, и подать питание на устройство. Тумблер S7 следует перевести в положение «Вкл.» (см. рис. П2.12) и проверить свечение светодиода D2. Если он не светится, выключите питание и проверьте монтаж, включая ленточный кабель, разъем и клипсу.

Убедившись в том, что питание на тестер подается, переведите оба сравнивающих переключателя S14 и S15 в положение 3 (выход первого элемента НЕ-И). Проверьте, светится ли D1 при всех режимах работы проверяемого устройства. Если он не светится или вспыхивает, то одна из микросхем неисправна (однако причиной неисправности может быть и неправильный монтаж схемы). Повторите аналогичную проверку для всех четырех выходов микросхемы (S14 и S15 в положениях 6, 8 и 11) и убедитесь в том, что все четыре элемента НЕ-И дают один и тот же результат.

Тестер можно использовать и «наоборот», т. е. для проверки микросхемы, находящейся в гнезде, а не на плате. Для этого подозрительную микросхему нужно вставить в гнездо SK1, а клипсу с эталонной микросхемой — в гнездо на печатной плате. Дальнейшая процедура проверки аналогична описанной выше.

Компоненты. Резисторы (угольные, 0,25 Вт, 5 %): R1 = R2 = 2,470 Ом; конденсатор С1 = 10 мкФ (электролитический, 16 В); полупроводниковые приборы : IC1 — 74LS86; D1 — красный светодиод (с линзой); D2 — зеленый светодиод (с линзой).

Дополнительные детали:S1—S6/S8—S13 — миниатюрные однополюсные тумблеры на два положения (12 шт.); S7 — поворотный однополюсный переключатель на два положения; S14, S15 — круговой переключатель на 12 положений (2 шт.); SK1—14-контактное гнездо; SK2 — вставка разъема типа D на 15 контактов, монтирующаяся на шасси; PL1 — разъем типа D на 15 контактов для монтажа кабеля; клипса для микросхем с 14 контактами; 14-контактное гнездо (2 шт.); ленточный кабель с 14 проводами длиной 500 мм; корпус типа Verobox с размерами 205x140x110 мм (номер детали 202-21033А); плата типа Veroboard с размерами 95x63 мм (номер детали 801-21070Н); пистоны односторонние диаметром 1мм (7 шт.); изолирующие стойки (2 шт.); крепеж (болтов 2 шт., гайки 6 шт.); ручка.

Разводка контактов распространенных микросхем приведена в приложении 1 .

Предлагаемый прибор предназначен для индикации относительных значений токов в печатных проводниках без их разрыва и подключения обычного амперметра. Чувствительность прибора такова, что он может воспринимать ток до нескольких миллиампер и допускает сопряжение с проверяемой схемой по постоянному и переменному току.

Действие промышленных индикаторов тока основано на одном из двух принципов: восприятие небольшого падения напряжения на проводнике с током и использование эффекта Холла для фиксации магнитного поля, существующего в непосредственной близости от проводника с током.

В общем, индикаторы тока с использованием эффекта Холла лучше, так как не требуют прямого контакта с печатными проводниками. К сожалению, такие приборы довольно дороги.

Описание схемы. Электрическая схема индикатора тока показана на рис. П2.15.

Рис. П2.15. Принципиальная электрическая схема индикатора тока.

Прибор фиксирует небольшое падение напряжения вдоль печатного проводника (обычно несколько сот микровольт) и представляет собой инвертирующий операционный усилитель. Чтобы обеспечить широкий диапазон входных напряжений (от нескольких микровольт до сотен милливольт), операционный усилитель работает в режиме с логарифмической характеристикой, т. е. его коэффициент усиления по напряжению значительно уменьшается с увеличением уровня входного сигнала.

Тумблером S1 выбирается сопряжение входа микросхемы IC1 по постоянному или переменному току, а потенциометром VR1 обеспечивается дополнительная ручная регулировка усиления (чувствительности). Мостовой выпрямитель D1—D4 подает на измерительный прибор сигнал правильной полярности независимо от полярности входного сигнала. Диоды D5 и D6 служат ограничителями, а конденсатор С3 определяет постоянную времени.

Вход «половинного» питания для операционного усилителя формируется с помощью стабилитрона D4 и резистора R7. Конденсаторы С2 и С4 служат для развязки, а светодиод D8 сигнализирует о включенном питании.

Монтаж.Собрать индикатор тока несложно. Все его элементы, за исключением батарейного соединения, собственно измерительного прибора, гнезда пробника и органов управления, монтируются на стандартной печатной плате типа Veroboard (24 полоски с 23 отверстиями). Монтажная схема для платы Veroboard показана на рис. П2.16.
