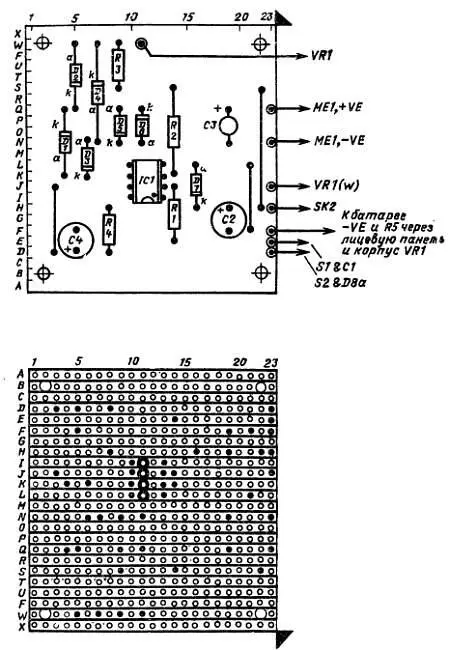

Рис. П2.16. Монтажная схема индикатора тока. Для микросхемы IС1на плате устанавливается держатель. Выход VR1(W) соединяется с центральным лепестком потенциометра.

Под гнездом микросхемы IC нужно сделать четыре-разрыва печатных проводников.

Монтаж элементов производится в следующей последовательности: гнездо микросхемы, перемычки, конденсаторы, резисторы, диоды и пистоны. После монтажа необходимо тщательно проверить плату, обратив особое внимание на ориентацию электролитических конденсаторов, диодов и выпрямителя.

Плата укрепляется горизонтально в корпусе Verobox с помощью четырех коротких изолирующих стоек, а микросхема аккуратно вставляется в гнездо.

Измерительный прибор, органы управления и гнезда пробника размещаются на лицевой панели, куда наносятся и все необходимые надписи. Соединения с лицевой панелью осуществляются короткими изолированными проводами в соответствии с монтажной схемой, показанной на рис. П2.17.

Рис. П2.17. Соединения компонентов, монтируемых на лицевой панели. Резистор R5припаивается к металлическому корпусу потенциометра VR1.

Проверка.Прежде всего следует проверить правильность монтажа индикатора тока, обратив особое внимание на подключение батареи и измерительного прибора. Затем нужно подключить батарею РРЗ (или аналогичную) и включить питание. Светодиод D8 своим свечением сигнализирует о наличии питания. С помощью мультиметра на диапазоне 10 В убедитесь, что напряжение на D7 составляет от 4,5 до 5 В. В противном случае просмотрите все соединения и монтажную схему на плате Veroboard.

Для правильной работы прибора необходимо обеспечить его надежный контакт с печатным проводником. С этой целью купите или сделайте два зонда. К каждому зонду подсоедините провод, заканчивающийся штырьком диаметром 2 мм. Проверка зондов производится в соответствии со схемой, показанной на рис. П2.18.

Рис. П2.18. Схема для проверки индикатора тока.

Батарея с напряжением 1,5 В обеспечивает падения напряжения в соответствующих контрольных точках, равные 100 мкВ, 1 и 100 мВ.

Установите максимальную чувствительность прибора (потенциометр VR1 поверните по часовой стрелке до упора) и коснитесь зондами точек А и D . Стрелка измерительного прибора при этом должна отклониться на всю шкалу, т. е. показать примерно 1 мА. Затем коснитесь зондами точек В и D . Прибор покажет примерно 0,6 мА.

Наконец, при касании зондами точек С и D прибор должен показать приблизительно 0,3 мА. Отметим, что индикатор тока нечувствителен к полярности и зонды маркировать не нужно.

Работа с прибором.Убедившись в правильности функционирования индикатора тока, необходимо его как следует освоить. Для этого потребуется печатная плата (с поданным питанием), содержащая разнообразные ТТЛ-микросхемы, и ее подробное описание.

Зондами индикатора тока нужно поочередно касаться печатных проводников (питания) и наблюдать за показаниями прибора. На плате со стандартными ТТЛ-микросхемами индикатор должен фиксировать заметное отклонение стрелки, когда расстояние между зондами составляет примерно 10 мм. Конечно, при увеличении расстояния между зондами отклонение должно увеличиваться. После приобретения некоторого практического опыта вы сможете делать обоснованное предположение о значении тока, потребляемого каждой микросхемой в отдельности.

Индикатор тока используется также для обнаружения дефектов в разъемах (касаются зондами разъемного соединения с разных сторон и наблюдают за показаниями прибора), высокоомных соединений и недостаточной фильтрации. В последнем случае прибор требуется перевести в режим переменного тока и коснуться зондами шины питания и земли.

Компоненты. Резисторы (угольные, 0,25 Вт, 5 %): R1 = R2 = R4 = R5 = 1 кОм; R5 = 100 Ом; VR1 = 100 кОм (линейный, угольный); конденсаторы: С1 = 4 мкФ (танталовый, 35 В); С2 = С4 = 100 мкФ (электролитический, 16 В); С3 = 10 мкФ (электролитический, 16 В); полупроводниковые приборы : IC1—741; D1—D4 — ОА91; D5, D6 — 1N4148; D7 — BZY88C4V7; D8 — красный светодиод (с линзой).

Дополнительные детали: S1, S2 — миниатюрный однополюсный тумблер на два положения; SK1 — гнездо диаметром 2 мм (красное); SK2 — гнездо диаметром 2 мм (черное); 8-контактное гнездо для микросхемы; корпус типа Verobox с размерами 205x140x110 мм (номер детали 202-21033А); плата типа Veroboard с размерами 65x63 мм (24 полоски с 23 отверстиями), отрезается от детали с номером 801-21070Н; односторонние пистоны диаметром 1 мм (8 шт.); изолирующие стойки (4 шт.); крепеж (болты 4 шт., гайки 4 шт.); ручка; измерительный миллиамперметр с разрешающей способностью 1 мА; держатель для батареи РР3; зонды (2 шт.).

Звуковой логический индикатор позволяет пользователю прослушивать сигналы, действующие в микропроцессорной системе. Другими словами, он представляет собой альтернативу обычного логического пробника, который обеспечивает только визуальную индикацию логических состояний и, следовательно, не позволяет сделать обоснованного предположения о поведении импульсного сигнала в проверяемой линии.

Прослушивая сигналы в микропроцессорной системе, можно разобраться, что в ней происходит. С помощью звукового индикатора удается не только зафиксировать активность в конкретной линии, но и оценить частоту импульсов и наличие в сигнале периодичности. По звуку можно различать сигналы на отдельных линиях шины, синхронизации и разрешения микросхем. Каждому, кто еще сомневается в возможностях этого простого прибора, но регулярно занимается отладкой микропроцессорных систем, мы советуем собрать звуковой логический индикатор.

Описание схемы. Принцип действия звукового логического индикатора довольно прост. Высокочастотные сигналы, действующие в микропроцессорной системе, преобразуются в сигналы более низкой звуковой частоты с помощью двоичного делителя частоты. Выходные сигналы делителя формируются и подаются на обычный усилитель звуковой частоты.

Электрическая схема звукового логического индикатора показана на рис. П2.19.

Рис. П2.19. Принципиальная электрическая схема звукового логического индикатора.
