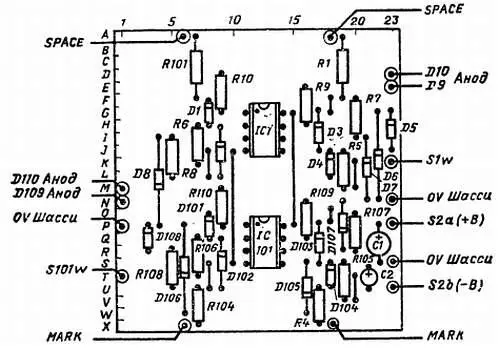

Монтаж.Две схемы обнаружения MARK/SPACE монтируются на двух кусках печатной платы с размерами 60x64 мм (24 полоски с 23 отверстиями). Их можно отрезать от стандартной платы Veroboard. Монтажная схема платы показана на рис. П2.23, причем необходимо сделать 23 разрыва печатных проводников.

Рис. П2.23. Монтажная схема врезки для платы Veroboard.

Рекомендуется следующая последовательность монтажа: гнезда для микросхем, пистоны, перемычки, резисторы, диоды и конденсаторы. После монтажа тщательно проверьте плату и вставьте микросхемы в гнезда, конечно, обратив внимание на их правильную ориентацию.

Монтаж компонентов на лицевой панели показан на рис. П2.24.

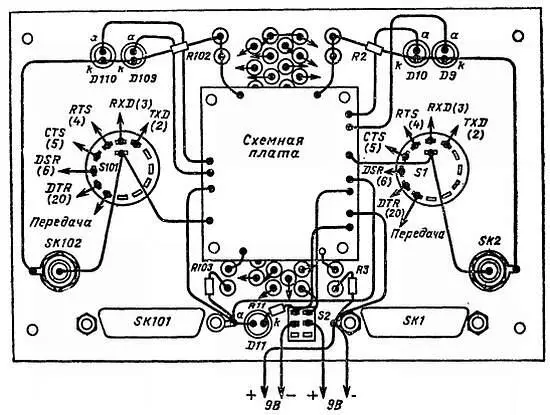

Рис. П2.24. Монтаж на лицевой панели. Гнезда из зоны соединений припаиваются к соответствующим контактам S1и S101.

Зона соединений представляет собой матрицу из 62 гнезд диаметром 1 мм. Размещение гнезд должно напоминать два 25-контактных разъема типа D (SK1 и SK2), а сами гнезда соединяются с соответствующими контактами. При разметке лицевой панели под гнезда выдержите расстояние по горизонтали 10,16 мм, а по вертикали 7,62 мм.

Необходимо соединить два гнезда, соответствующих контакту 1 (защитная земля), с двумя гнездами, соответствующими контакту 7 (сигнальная земля). Оба земляных гнезда (контакты 1 и 7 ) соединяются с линией нулевого потенциала лицевой панели в любой удобной точке.

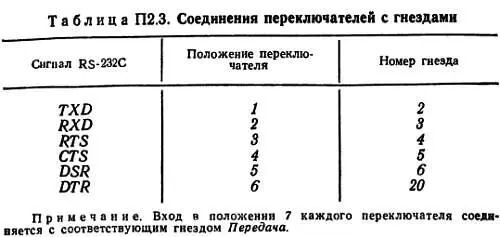

Шесть соединений от выбирающих переключателей S1 и S101 с гнездами выполняются в соответствии с табл. П2.3.

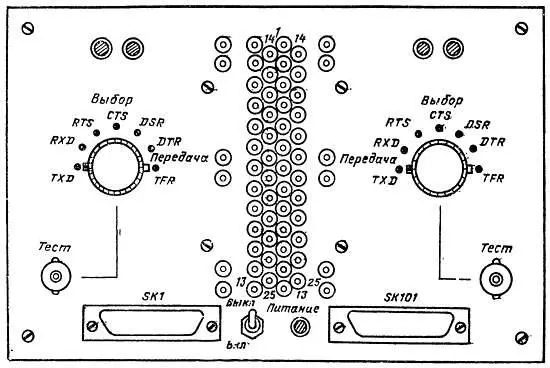

После завершения монтажа зоны соединений над ней при помощи четырех стоек подходящей длины укрепляется плата. К задней стенке корпуса прикрепляется держатель для батарей. Питание от батарей к лицевой панели подводится с зажимами на конце. Внешний вид и маркировка лицевой панели показаны на рис. П2.25.

Рис. П2.25. Лицевая панель врезки для интерфейса RS-232C.

Проверка.Первоначальную проверку врезки для интерфейса RS-232C следует выполнить без ее подключения к микрокомпьютеру.

Вставьте две новые батареи типа РРЗ и включите устройство, о наличии питания должен сигнализировать светодиод D11. Переключатели S1 и S101 должны находиться при этом в положении Передача ; оба светодиода MARK и SPACE светиться не должны. Поочередно подайте в гнезда Передача с каждой стороны зоны соединений сигналы от гнезд MARK и SPACE. При этом должен, светиться соответствующий светодиод; если он не светится, тщательно проверьте монтаж, включая и соединения с печатной платой.

Затем устройство необходимо проверить в паре с работающим микрокомпьютером. Оно включается последовательно в сигнальный тракт RS-232C с помощью коротких ленточных кабелей, оканчивающихся соответствующими 25-контактными разъемами. Конфигурация устройства устанавливается для обычной работы, т. е. соединяются перемычками гнезда 2–6 и 20 . Первоначально целесообразно задать самую медленную скорость передачи, например 50 бод, и «заставить» систему передавать в периферийное устройство файл подходящей длины. Затем необходимо просмотреть сигналы на всех линиях и реакцию системы на разрыв некоторых линий, в частности RTS и CTS.

Компоненты. Резисторы (угольные, 0,25 Вт, 5 %): R1 = R4 = R7 = R8 = 1 кОм; R101 = R104 = R107 = R108 = 1 кОм; R5 = R6 = R105 = R6 = 4,7 кОм; R9 = R11 = R109 = R110 = 270 Ом; конденсаторы : С1 = С2 = 10 мкФ (танталовые, 25 В); полупроводниковые приборы : IC1, IC101 — TL082; D1—D4, D6, D101—D104, D106 — 1N4148; D5, D105 — BZY88C3V9; D7, D8, D107, D108 — BZY88C3V0; D9, D109 — зеленые светодиоды; DIO, Dll, D110 — красные светодиоды.

Дополнительные детали: S1, S101 — поворотные однополюсные переключатели на 12 положений (ограничитель поставлен на семь положений); S2 — миниатюрный тумблер, двухполюсный, на два положения; держатели для светодиодов (5 шт.); 8-контактное гнездо для микросхемы (2 шт.); 25-контактный разъем типа D (2 шт.); корпус устройства с размерами 220x156x100 мм; односторонние пистоны (15 шт.); часть печатной платы Veroboard с размерами 60x64 мм; болты, гайки и стойки (4 комплекта); гнезда типа BNC (2 шт.); гнезда диаметром 1 мм (31 черное, 31 красное); перемычки для печатных плат длиной 10,16 мм; ручки (2 шт.); провода для питания ст батареи РРЗ с зажимами (2 шт.).

Этот автономный прибор позволяет производить разнообразные временные и частотные измерения как цифровых, так и аналоговых сигналов. Его устройство наиболее сложное по сравнению с конструкциями всех рассмотренных ранее приборов, поэтому рекомендуем приступать к его изготовлению только после того, как вы уже сделаете два-три более простых прибора.

Описание схемы.Основу цифрового счетчика-частотомера составляет популярная микросхема 7216А, представляющая собой универсальный счетчик. В микросхему встроены высокочастотный генератор, декадный счетчик, 8-декадный счетчик данных и защелка, дешифратор для 7-сегментных индикаторов и восемь усилителей (драйверов) для управления светодиодными индикаторами. Максимальная входная частота прибора равна 10 МГц в режиме измерения частоты и числа импульсов и 2,5 МГц в остальных режимах.

Микросхема 7216А может работать как частотомер, измеритель периода, измеритель отношения частот, измеритель временных интервалов или как накапливающий счетчик. Для построения многофункционального прибора требуется минимум внешних схем (рис. П2.26).

Рис. П2.26. Принципиальная электрическая схема цифрового счетчика-частотомера.

Поскольку оба сигнальных входа микросхемы 7216А (вход А — контакт 28 и вход В — контакт 2 ) являются цифровыми, причем порог переключения при питании +5 В составляет 2 В, необходимы цепи формирования внешних входных сигналов. Они представлены двумя широкополосными усилителями на транзисторах TR1 и TR2 для входа A и на транзисторах TR3 и TR4 для входа В. Усилители абсолютно одинаковы и обеспечивают формирование прямоугольного выходного сигнала с амплитудой 5 В при подаче на вход синусоидального напряжения со средним значением 100 мВ (при этом входные селекторы S1 и S2 находятся в положении переменного тока).

С помощью S1 и S2 можно подавать также входные сигналы постоянного тока (что важно при использовании устройств низкой частоты и счета событий) и сигналы с большой амплитудой. Кнопки S3 и S4 предназначены для фиксации и сброса индикатора, а с помощью переключателей S5 и S6 выбирают диапазон и род работы.
