Спецификации универсального осциллографа:
Чувствительность по вертикали … 10 мВ/см — 10 В/см
Полоса пропускания тракта усиления по вертикали … Постоянный ток — 25 МГц (=) 10 Гц — 30 МГц (~)
Время размаха по вертикали … 12,5 нс
«Расщепление» луча … Коммутация/поочередность
Скорость развертки … 10 мкс/см —1 с/см
Чувствительность запуска … Лучше 10 мВ в диапазоне 10 Гц-10 МГц
Размер экрана … 8x10 см
Пробник осциллографа.Важнейшее требование, предъявляемое к осциллографу, — это правильно воспроизводить короткие импульсы и не вносить большую емкостную нагрузку в проверяемый узел.
К сожалению, входная емкость осциллографа, варьируемая в диапазоне от 20 до 30 пкФ, включается параллельно емкости коаксиального кабеля, превышающей 150 пкФ, поэтому общая шунтирующая емкость для проверяемого узла составляет примерно 200 пкФ. На низких частотах этой емкостью можно пренебречь, но на частотах в несколько десятков килогерц и выше ее влияние уже начинает сказываться и импульсы с крутыми фронтами значительно искажаются. Эта проблема полностью снимается, если имеется компенсирующий пробник. Самый распространенный пробник дает десятикратное ослабление и обычно маркируется символами «Х10». Благодаря наличию пробника входное сопротивление увеличивается примерно в 10 раз, а входная емкость примерно во столько же раз уменьшается. Обычный пробник «Х10» обладает входным сопротивлением 10 МОм, входной емкостью 15 пкФ и дополняется множеством насадок для подключения в различных схемах.

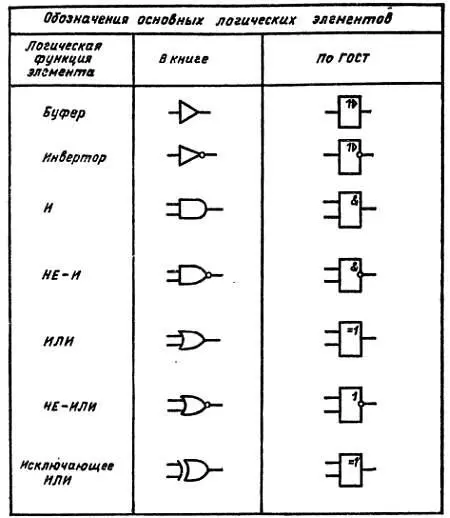

4. Таблица обозначений основных логических элементов

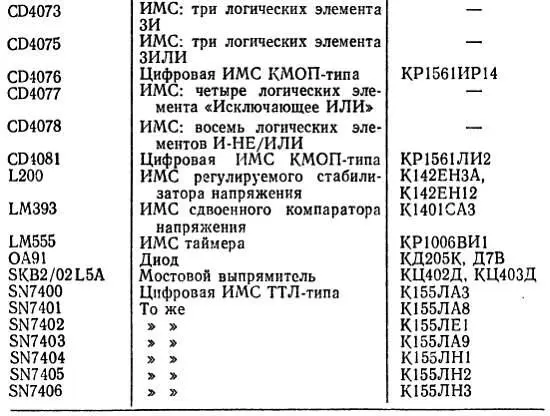

5. Указатель зарубежных изделий электронной техники и их отечественных аналогов

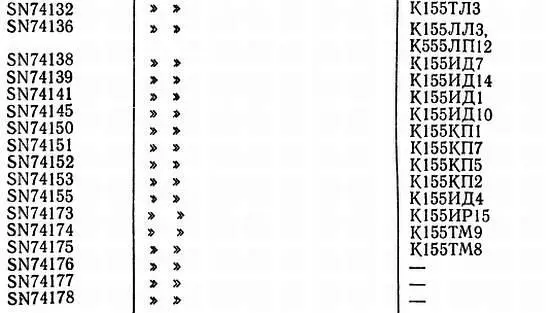

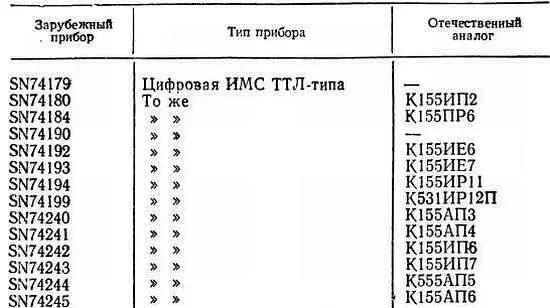

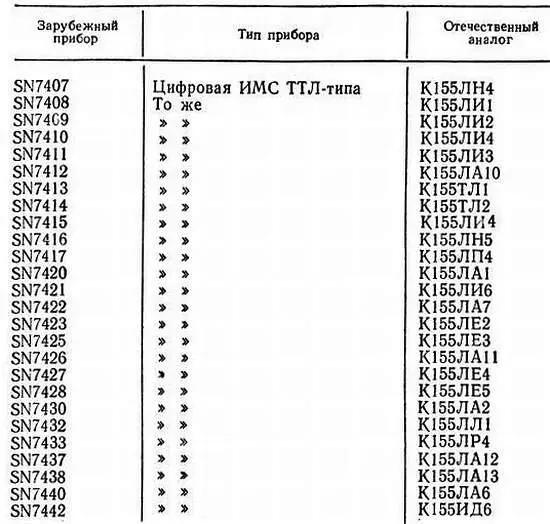

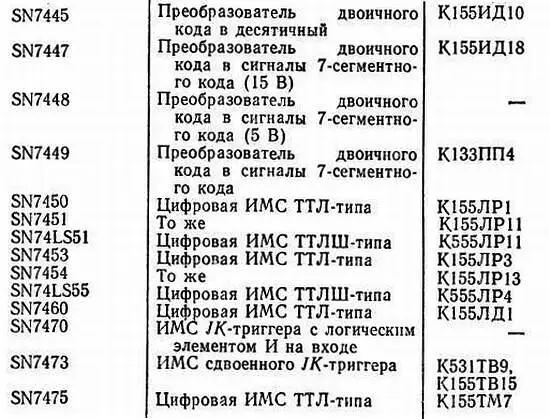

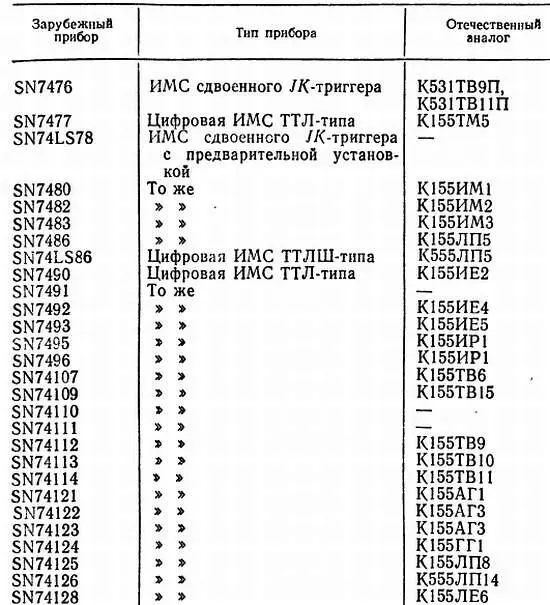

6. Функциональное назначение зарубежных изделий электронной техники
CD4001 — четыре логических элемента 2ИЛИ — НЕ
CD4002 — два логических элемента 4ИЛИ — НЕ
CD4012 — два логических элемента 4И — НЕ
CD4013 — два D-триггера
CD4020 — 14-разрядный двоичный счетчик-делитель
CD4023 — три трехвходовых элемента И — НЕ
CD4025 — три трехвходовых элемента И — НЕ
CD4027 — два JK-триггера
CD4049 — шесть логических элементов НЕ
CD4050 — шесть преобразователей уровня
CD4069 — шесть инверторов
CD4070 — четыре логических элемента Исключающее ИЛИ
CD4081 — четыре логических элемента 2И
CD4076— четыре D-триггера с тремя состояниями на выходе
SN7400 — четыре логических элемента 2И — НЕ
SN7401 — четыре логических элемента 2И — НЕ с открытым коллекторным выводом
SN7402 — четыре логических элемента 2ИЛИ — НЕ
SN7403 — четыре логических элемента 2ИЛИ — НЕ с открытым коллекторным выводом
SN7404— шесть логических элементов НЕ (инверторов)
SN7405 — шесть логических элементов НЕ с открытым коллекторным выводом
SN7406 — шесть буферных инверторов с повышенным выходным напряжением (30 В), с открытым коллекторным выводом
SN7407 — шесть буферных формирователей с повышенным выходным напряжением (30 В), с открытым коллекторным выводом
SN7408 — четыре логических элемента 2И
SN7409 — четыре логических элемента 2И с открытым коллекторным выводом
SN7410 — три логических элемента 3И — НЕ
SN7411 — три логических элемента 3И
SN7412 — три логических элемента 3И — НЕ с открытым коллекторным выводом
SN7413 — два триггера Шмитта с четырьмя логическими элементами
SN7414 — шесть триггеров Шмитта с инвертором
SN7415 — три логических элемента 3И с открытым коллекторным выводом
SN7416 — то же, что SN7406, но с выходным напряжением 15 В
SN7417— то же, что SN7407, но с выходным напряжением 15 В
SN7420— два логических элемента 4И — НЕ, один из них расширяемый по ИЛИ
SN7421— два логических элемента 4И
SN7422— два логических элемента 4И — НЕ с открытым коллекторным выводом и повышенной нагрузочной способностью
SN7423— два логических элемента ИЛИ — НЕ со стробированием на одном элементе и возможностью расширения по ИЛИ на другом
SN7425— два логических элемента 4ИЛИ — НЕ со стробированием
SN7426 — четыре высоковольтных (с выходным напряжением 15 В) логических элемента
SN7427— 2И — НЕ с открытым коллекторным выводом
SN7428 — три логических элемента ЗИЛИ — НЕ четыре буферных логических элемента 2ИЛИ — НЕ
SN7430 — логический элемент 8И — НЕ
SN7432— четыре логических элемента 2ИЛИ
SN7433— четыре логических элемента ИЛИ — НЕ с повышенной помехостойкостыо с открытым коллекторным выводом
SN7437— четыре логических элемента 2И — НЕ с повышенной нагрузочной способностью
SN7438— четыре буферных логических элемента 2И — НЕ с открытым коллекторным выводом
SN7440— два логических элемента 4И — НЕ с большим коэффициентом разветвления
SN7442— дешифратор 4 на 10
SN7450— два логических элемента 2—2И—2ИЛИ — НЕ, один из них расширяемый по ИЛИ
SN7451, SN74LS51— два логических элемента 4–2—3—2И—4ИЛИ — НЕ
SN7453— логический элемент 2–2—3И—4ИЛИ — НЕ — с возможностью расширения по ИЛИ
SN7454— логический элемент 2–3—3—2И—4ИЛИ — НЕ
SN74LS55— логический элемент 4—4И—2ИЛИ — НЕ с расширением по ИЛИ
SN7460— два 4-входовых логических расширителя по ИЛИ
SN7475— четыре D-триггера (защелки данных)
SN7477— четыре D-триггера
SN7480— одноразрядный полный сумматор SN7482
