Прежде чем вставить микросхему в гнездо и закрепить плату в корпусе, тщательно проверьте компоненты, перемычки и разрывы печатных проводников; обратите внимание на ориентацию полярных компонентов (транзисторов, диода и электролитических конденсаторов) и отсутствие замыканий из-за выплесков припоя.

После проверки платы нужно вставить в гнездо микросхему, обратив внимание на ее ориентацию. Затем плату временно вставляют в корпус пульсатора. При этом не требуется никаких дополнительных приспособлений, так как плата плотно зажимается при соединении двух половин корпуса. В верхней части корпуса размечаются отверстия под кнопки S1 и S2. Для S2 требуется прямоугольное отверстие с размерами 8x3 мм. Необходимо сначала просверлить несколько маленьких отверстий, а затем обработать прорезь надфилем. Обе половины корпуса скрепляются винтами с потайной головкой, а зонд монтируется в держателе.

Проверка.Для проверки пульсатора требуется блок питания с ограничением тока и логический пробник. Подключите провода питания пробника и пульсатора к блоку питания, соблюдая правильную полярность, а затем соедините их зонды коротким изолированным проводом с зажимами типа «крокодил».

Установите переключатель S1 на генерирование положительного импульса. Не касаясь кнопки S2, убедитесь, что выход пульсатора находится в высокоимпедансном состоянии, т. е, ни один из светодиодов пробника не светится. В противном случае отключите пульсатор, разберите его и вновь проверьте печатную плату.

При правильной работе пульсатора в статическом состоянии, нажмите кнопку S2 для генерирования импульса и одновременно наблюдайте за поведением светодиодов пробника. Пробник должен зафиксировать положительный импульс. Если импульс не наблюдается или пульсатор формирует на выходе неизменное напряжение низкого или высокого уровней, его придется разобрать и вновь тщательно проверить монтаж платы. Затем следует повторить предыдущую процедуру, но переключатель S1 установите при этом на генерирование отрицательного выходного импульса.

Компоненты. Резисторы (угольные, 0,25 Вт, 5 %): R1 = R2 = R3 = 10 кОм; R4 = R5 = R6 = 4,7 кОм; R7 = R8 =10 Ом; конденсаторы : С1 = 4700 пкФ; С2 = 0,47 мкФ (танталовый, 35 В); С3 = 10 мкФ (танталовый, 16 В); полупроводниковые приборы : IC1 — 555; D1 — 1 N4001; TR1, TR2 — 2N3703; TR3 — 2N3705.

Дополнительные детали:S1 — плоская клавишная кнопка, монтируемая на печатной плате; S2 — сверхминиатюрный скользящий двухполюсный переключатель на два положения; 8-контактное гнездо для микросхем; корпус пульсатора с размерами 140x30x20 мм, односторонние пистоны (3 шт.); часть платы Veroboard с размерами 95x63 мм.

Спецификации

Длительность выходного импульса, мс … 5,2

Полярность импульса … Положительная или отрицательная (задается)

Пиковый выходной ток (короткозамкнутая цепь), мА … ~ 200

Пиковый выходной ток (короткозамкнутая цепь), мА… >= 200

Напряжение питания, В … 4,5—15

Потребляемый средний ток, мА … =< 15

Генератор формирует разнообразные импульсные сигналы, которые можно использовать с любыми цифровыми схемами. Период импульсов регулируется от 14 мкс до 1,4 с в пяти десятичных диапазонах, ширина импульсов варьируется от 7 мкс до 0,7 с также в пяти десятичных диапазонах. Генератор имеет два независимых выхода: сигнал на одном из них TTЛ-совместим (пиковый выход 5 В), а на другом амплитуда импульсов регулируется в диапазоне от 0 до 8 В и работает от сети 240 В. Он собран из дешевых недефицитных элементов. Монтируется генератор на стандартной плате Veroboard и в стандартном корпусе Verobox.

Описание схемы.Электрическая схема генератора импульсов приведена на рис. П2.8.

Рис. П2.8. Принципиальная электрическая схема генератора импульсов .

Сетевой трансформатор Т1 подает напряжение 9 В на мостовой выпрямитель D1—D4. На конденсаторе С1 образуется выходное постоянное напряжение, примерно равное 13 В. Транзистор TR1 действует в качестве простого последовательного стабилизатора. Стабилитрон D5 обеспечивает эталонное напряжение 10 В, а светодиод D6 сигнализирует о включенном питании.

Микросхема IC1 — это стандартный таймер 555, работающий в астабильном режиме. Потенциометр VR1 предназначается для регулировки частоты повторения импульсов, а с помощью переключателя S2 выбирается один из пяти времязадающих конденсаторов.

Выход IC1 (примерно симметричные прямоугольные импульсы) по дается па вход запуска микросхемы IC2 через формирующую цепочку С15, R6 и D7.

Второй таймер 555 (IC2) работает в моностабильном режиме, и длительность его выходных импульсов регулируется потенциометром VR2. С помощью переключателя S3 осуществляется декадный выбор времязадающего конденсатора. Выходной сигнал IC2, представляющий собой импульсную последовательность с регулируемым коэффициентом заполнения, подается на потенциометр VR3, определяющий амплитуду импульсов на выходе SK3. Транзистор TR2 инвертирует выходной сигнал таймера и формирует ТТЛ-совместимый сигнал на выходе SK1.

Монтаж и проверка. Все компоненты генератора, за исключением силового трансформатора, гнезда предохранителя и органов управления монтируются на стандартной плате (24 полоски с 37 отверстиями). Монтажная схема генератора на плате Veroboard показана на рис. П2.9.

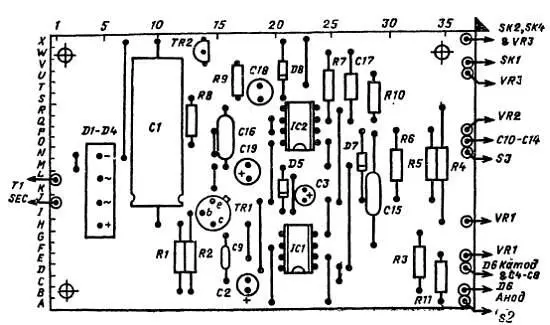

Рис. П2.9. Монтажная схема генератора импульсов.

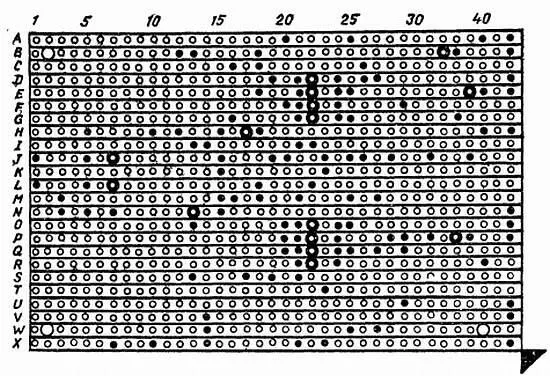

На плате необходимо сделать 15 разрывов. Рекомендуется следующая последовательность монтажа: гнезда, перемычки, конденсаторы, резисторы, мостовой выпрямитель и выходные пистоны. До окончательного закрепления платы проверьте размещение компонентов, перемычки и разрывы, убедитесь в правильной ориентации электролитических конденсаторов и мостового выпрямителя, а также в отсутствии замыканий печатных проводников из-за выплесков припоя.

После того как плата тщательно проверена, ее закрепляют в корпусе Verobox с помощью трех коротких изолирующих стоек. Затем можно вставить в гнезда микросхемы, соблюдая, конечно, их правильную ориентацию.

Органы управления, переключатели, индикаторы и выходные гнезда монтируются на лицевой панели в соответствии с рис. П2.10.

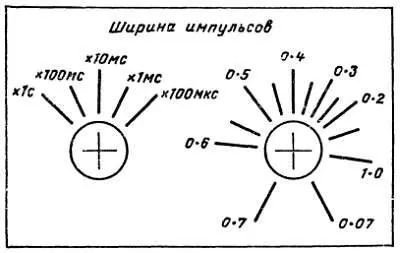

Рис. П2.10. Трафареты для разметки лицевой панели.
