Дональд де Карль - Руководство по ремонту часов

Для изготовления замка пружины, ее конец нагревают на расстоянии, не превышающем 6,3 мм, после этого самый кончик подвергают отпуску до зеленоватого цвета. Просверливают небольшое отверстие (фиг. 103).

Фиг. 103. Конец пружины с отверстием под заклепку.

Отверстие сверлить лучше всего инструментом для снятия фасок. Пружину кладут на кусок твердого дерева и начинают обрабатывать указанным инструментом то место, где должно быть изготовлено отверстие до появления на другой стороне пружины выпуклости. Затем выпуклость спиливается, оставляя небольшое отверстие. Пружина очищается от окалины, после чего вставляют в отверстие отрезок мягкой стальной проволоки, как показано на фиг. 104.

Фиг. 104. Способ зажима заводной пружины в тисках для приклепывания замка.

Отрезок проволоки, зажатый в тиски, обрезают вплотную к пружине, опиливают до того, пока выступает лишь небольшая его часть, которую расклепывают. После этого вынимают из тисков, обрезают другой конец также вплотную к пружине и опиливают и расклепывают, как было сказано выше.

Если приходится иметь дело с пружиной малой высоты, например, для плоских часов, то рассверливать отверстие не рекомендуется, так как в данном случае это уменьшает прочность пружины. Лучше всего загнуть конец пружины, как показано на фиг. 105. Рекомендуется конец пружины загибать постепенно.

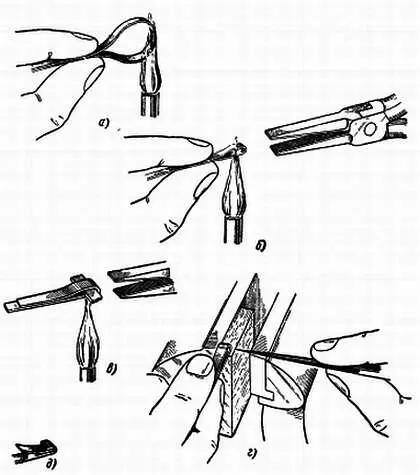

Фиг. 105. Изготовление крючка у заводной пружины:

а— первый изгиб; б— второй более сильный изгиб; с— пружина при придании ей более острого изгиба; г— опиливание для последующего излома; д— законченный замок.

Пружину загибают на расстоянии первоначальной длины замка и удерживая ее в согнутом положении, нагревают, как показано на фигуре. При нагревании пружина начинает деформироваться. Держа в правой руке плоскогубцы (предварительно нагрев их концы), сжимают осторожно изогнутый конец пружины, чтобы пружина не треснула. Эту операцию лучше проводить в два приема. Небольшой кусок пружины вводят между сжатыми концами, после чего пружину снова нагревают. Оставшийся конец пружины опиливается до заданной формы крючка (фиг. 105).

Отверстие в барабане для крючка пружины должно находиться под небольшим углом к направлению усилия заводной пружины. Это способствует увеличению прочности крючка. При изготовлении крючка опиливают кусок мягкой проволоки и подгоняют ее под отверстие. Операция эта показана на фиг. 106.

Фиг. 106. Изготовление крючка барабана.

При изготовлении новой пружины следует вначале отрезать ленту нужного размера, а затем нагреть ее конец и просверлить отверстие для закрепления внутреннего конца. После этого отверстие рассверливают до необходимого размера (фиг. 107).

Фиг. 107. Угол, под которым необходимо рассверливать отверстие.

Конец пружины загибают по форме вала барабана. Для этого пружину кладут на металлическую подставку (фиг. 108) и расчеканивают ее кончик до нужной формы.

Фиг. 108. Расчеканка конца заводной пружины.

Для закрепления наружного конца пружины существует много различных способов. Ниже показаны три наиболее интересных системы крепления пружины. Одна из них, показанная на фиг. 109, применяется фирмой Rolex Со.

Фиг. 109. Заводная пружина в барабане часов фирмы Rolex Watch Co.

Система крепления эта очень проста. Три прорези в стенках барабана позволяют пружине зацепиться за одну из них при полной заводке пружины, а при излишнем усилии соскальзывать, переходя в другую и т. д.

Вторая система крепления (фиг. 110) применяется фирмой Movado Watch Со и состоит в том, что завитая пружина вставляется в барабан, имеющий небольшой крючок, за который зацепляется колонка, прикрепленная к концу заводной пружины. При избыточной заводке пружины она также проскальзывает в барабане.

Фиг. 110. Приспособление для проскальзывания заводной пружины фирмы Movado Со:

1 — скользящая пружина; 2— заклепка на заводной пружине.

Система, показанная на фиг. 111, имеет некоторые преимущества перед другими. Она обеспечивает наиболее эффективное использование объема барабана и при полной заводке пружины скольжение устраняет резкие толчки.

Фиг. 111. Заводное устройство:

1— заводное (храповое) колесо; 2— скользящая пружина; 3— втулка с квадратным приливом на валу барабана; 4— отверстие.

Это устройство имеет индикатор степени заводки пружины. Заводное колесо 1 имеет прорезь для пружины 2 . Втулка 3 с прямоугольным отверстием 4 надевается на ось барабана и зацепляет пружину. Принцип действия заключается в том, что при заводке часов заводное колесо ведет пружину 2 , которая заставляет вращаться втулку 3 и заводит заводную пружину. При полной заводке втулка 3 остается неподвижной, но заводное колесо можно заставить вращаться при проскальзывании пружины 2 .

Попутно здесь необходимо остановиться на фиксирующей собачке, функцией которой является предупреждение срыва пружины с крючка при слишком тугом заводе. Возврату заводного колеса способствует раскручивание пружины. Другая система крепления имеет собачку с большим углом поворота, установленную в вырезе платины таким образом, что собачка запирает заводное колесо, упираясь своим вырезом в зубья колеса (фиг. 112).

Фиг. 112. Собачки:
