а— собачка с упором; б— удлиненное отверстие собачке; в— ограничители движения собачки на платине.

В настоящее время в США и Швейцарии изготовляют новые типы пружин (фиг. 113).

Фиг. 113. Внутренний виток заводной пружины.

Преимущество этих пружин перед существующими очевидно. Более тонкие пружины дают большее количество оборотов в барабане.

В заключение следует отметить пять основных причин поломки пружин:

1) Появление пятен коррозии.

2) Царапины с поперечным штрихом (т. е. царапины, проходящие поперек структуры).

3) Избыточный по высоте крючок барабана.

4) Крючок вала барабана большей высоты, чем толщина заводной пружины.

5) Толщина пружины не должна быть больше 1/ 32части диаметра вала барабана, например: если вал барабана имеет диаметр 5 мм, то диаметр пружины должен быть между 0,160 и 0,166 мм

В настоящее время существует два метода чистки, один — с применением бензина и щеток, и другой — машинный — с использованием специального приспособления. Перед началом чистки вынимают механизм из корпуса и снимают стрелки и циферблат.

Очищают циферблат от пыли щеткой. Если циферблат покрыт эмалью, чистку производят с большой осторожностью. Циферблат держат, как показано на фиг. 114, так чтобы возможные трещины располагались в продольном направлении.

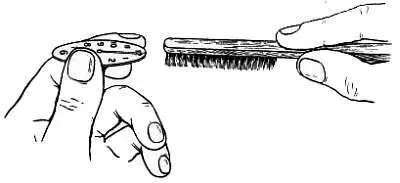

Фиг. 114. Способ чистки покрытого эмалью циферблата.

Держа циферблат, как показано на фигуре, подставляют его под струю проточной воды (предпочтительно теплой) и чистой мягкой часовой щеткой с небольшим количеством мыла чистят циферблат вдоль по направлению имеющихся трещин. Щеткой чистят до полного снятия мыла; воду вытирают папиросной бумагой. После этого поверхность циферблата уже не следует чистить щеткой, циферблат следует лишь просушить. Посеребренные циферблаты не рекомендуется трогать руками. Циферблаты, покрытые лаком, не должны обрабатываться абразивными инструментами, повреждающими это покрытие.

После очистки циферблата его надо убрать в коробку, так как он не потребуется до окончательной сборки механизма. Стрелки кладут в сосуд с бензином, который следует заменять не реже одного раза в неделю. Если в сосуде остался использованный бензин, то не следует заливать в него новый. Перед заливкой нового бензина сосуд необходимо тщательно протереть. Сосуд заливают бензином до уровня около 1,5 см, не более. Затем снимают часовое и минутное колеса и минутник и кладут их в бензин. Снимают балансовый мост и баланс с моста. С баланса снимают спираль и чистят баланс. Если баланс разрезной, его обод чистят кожаным кругом, посыпанным алмазным порошком. Баланс погружают в раствор цианистого калия и оставляют в нем на некоторое время. Раствор получают путем растворения куска цианида в теплой воде и хранят его в стеклянном сосуде с притертой крышкой. Меры предосторожности в отношении этого химикалия всем, конечно, известны.

Баланс тщательно промывают проточной водой, после чего продувают для удаления влаги. После этого, обмакнув щетку в мел, хорошо прочищают баланс до тех пор, пока он не заблестит. Баланс кладут в ящик с опилками и гашеной известью и оставляют там, пока не будут очищены и собраны остальные детали.

К этому времени баланс окончательно высыхает. На фиг. 115 показана коробка с ситом для опилок и гашеной извести. Диаметр коробки должен быть 50,8 мм, глубина от 25,4 до 50,8 мм.

Фиг. 115. Коробка с ситом для древесной пыли и остатков гашенной извести.

Затем разбирают мост баланса и все его детали вместе со спиралью кладут в бензин, после чего снимают мост вилки и вилку и также кладут их в бензин. Вилку оставляют в бензине только небольшое время, так как некоторые сорта шеллака не выдерживают воздействие бензина. Щетки, используемые при этих операциях, должны быть обязательно мягкими.

Чистить щетки рекомендуется об обожженную баранью кость. Вилку кладут на верстак, придерживая пинцетом и не вытирая от бензина, прочищают палеты щеткой с обеих сторон. Ни в коем случае не следует касаться налет голыми пальцами. Палеты чистят с особой тщательностью, протирая каждый камень мягкой деревянной чурочкой (фиг. 116) до полного блеска, особенно плоскости покоя и плоскости импульса. Остро отточенной чуркой прочищают каждую из сторон паза в рожках. После этого вилку опять кладут на верстак и чистят щеткой, снимая остатки древесины. Затем продувают грушей и кладут под стеклянный колпак на папиросную бумагу.

Фиг. 116. Способ чистки палет вилки.

Все очищенные детали рекомендуется хранить под стеклянным колпаком. После этого снимают центральное, промежуточное, секундное и ходовое колеса, чистят их мягкой щеткой и погружают в бензин, особенно тщательно следует чистить зубья колес. Затем вынимают спираль и кладут на кусок чистой папиросной бумаги и тщательно очищают мягкой щеткой. Спираль быстрыми движениями проводят по бумаге, чтобы оставшийся на ней бензин впитался в бумагу. После этого сухую сложенную бумагу кладут поверх спирали и слегка прижимают, чтобы спираль очистилась при прямом соприкосновении с бумагой (фиг. 117).

Фиг. 117. Способ чистки пружины.

Мост баланса вынимают из бензина и протирают насухо полотняной тряпочкой. Затем, держа его в папиросной бумаге, тщательно чистят щеткой. Никелированные детали лучше всего чистить щеткой в направлении расположения штрихов отделки. Если штрихи располагаются по кругу, то нужно чистить поверхность таких деталей круговыми движениями. Заостренной палочкой прочищают обе стороны в отверстии камня. После этого очищают мост от пыли и остатков древесины. Винты и другие мелкие детали вынимают из бензина и еще мокрыми хорошо чистят. Накладной камень тщательно чистят с обеих сторон бузиной. Винты чистят щеткой; не рекомендуется протирать головки, передвигая винт по бумаге, во избежание засорения шлица. Это относится ко всем винтам. Все винты после чистки следует сразу же ставить на свое место.

Этот порядок чистки применяется для всех деталей. Если более крупные детали трудно удерживать пинцетом, их держат рукой в папиросной бумаге. Ходовое колесо очищают щеткой; заостренным концом мягкой древесины прочищают все зубья и вновь чистят их щеткой. Заострив деревянную палочку, чистят зубья триба до блеска (фиг. 118).
