Министерство обороны СССР, РФ - Руководство по 12,7-мм пулемету «Утес» (НСВ-12,7)

При переноске пулемета в походном положении наводчик правой рукой переносит пулемет в чехле, дульной частью вперед; а его помощник переносит станок во вьюке за спиной (рис. 77).

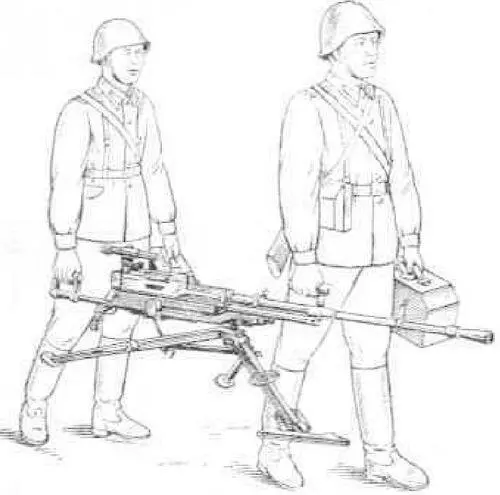

Рис. 76.Переноска пулемета в боевом положении

Передвижение пулемета на станке может также производиться волоком за лямку. Наводчик закрепляет пулемет в горизонтальном положении и берется правой рукой за лямку; помощник наводчика берется левой рукой за лямку, а в правой руке переносит коробку с патронами (рис. 78).

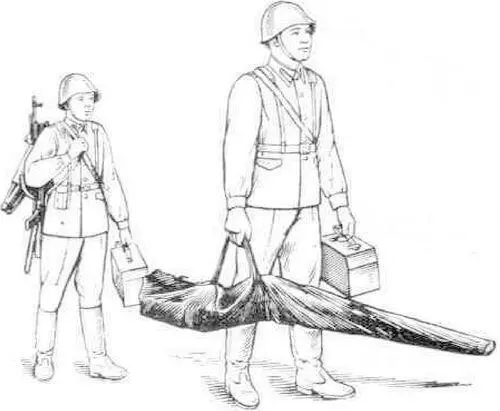

Рис. 77.Переноска пулемета в походном положении

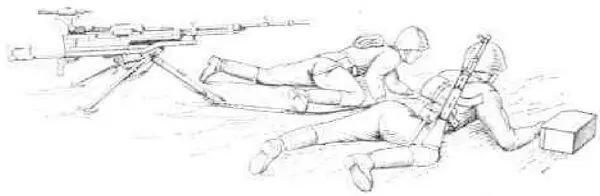

Рис. 78.Передвижение пулемета волоком

90. Для ведения огня пулемет и станок должны быть переведены в боевое положение.

Стрельба из пулемета слагается из изготовки к стрельбе, производства стрельбы и прекращения стрельбы.

91. Для перевода пулемета и станка из походного положения в боевое необходимо выполнить следующие работы.

Установить станок, для чего:

— открепить поочередно задние опоры поворотом рукояток вниз; повернуть опоры назад до упора и закрепить их поворотом рукояток вниз до отказа (положение рукояток — вдоль опор);

— открепить переднюю опору поворотом рукоятки вниз, повернуть опору вперед до упора и закрепить ее поворотом рукоятки вниз (положение рукоятки — вдоль опоры);

— открепить люльку поворотом вперед рукоятки зажима горизонтального наведения и установить ее вдоль передней опоры, закрепить люльку поворотом рукоятки назад;

— отстопорить приклад поворотом чеки против часовой стрелки и повернуть его вверх назад; энергично повернуть рукоятку приклада вниз направо в вертикальное положение, затем повернуть плечевой упор приклада в горизонтальное положение, сдвинуть его назад и, поджав пружину, повернуть вверх;

— установить лоток в верхнее рабочее положение;

— повернуть хомут переднего крепления пулемета вперед до упора.

Установить и закрепить пулемет на станке, для чего:

— установить пулемет на люльке станка так, чтобы цапфы ствольной коробки вошли в пазы люльки, а проушина пулемета вошла в державку приклада; закрепить пулемет чекой, вращая ее за рукоятку по ходу часовой стрелки до упора;

— установить хомут переднего крепления пулемета вертикально, накинуть планку на ствол и закрепить ствол фиксатором.

Закрепить переносные ремни, для чего:

— отстегнуть поочередно съемные карабины ремней от скоб остова; сдвинуть наплечники переносных ремней вперед до упора;

— продеть свободные концы ремней через скобы и закрепить карабины в отверстиях основания станка;

— перемещением пряжки подтянуть ремни;

— закрепить карабин нагрудного ремня за скобу правого переносного ремня.

Установить оптический прицел на пулемет, для чего:

— вынуть из укладочного ящика прицел и протереть его снаружи салфеткой;

— вывести ручку из-за планки и повернуть до упора на себя;

— совместить посадочные места пулемета и прицела и продвинуть прицел вперед до упора;

— ручку повернуть от себя до упора стопора в кронштейн; при этом прицел должен прочно удерживаться на пулемете.

Если прицел слабо закреплен на посадочном месте пулемета или стопор не упирается в кронштейн, то необходимо: сдвинуть защелку ключом и снять ее; затем переставить ручку на несколько зубцов на зажимном винте в ту или другую сторону и добиться нормального закрепления прицела на посадочном месте пулемета; надеть защелку и поставить ее так, чтобы выступ вошел в отверстие ручки.

При работе в сумерки и ночью подключить систему освещения.

При стрельбе с механическим прицелом необходимо поставить в верхнее положение стойку с основанием мушки и мушкой.

92. Пулеметчики изготавливаются к стрельбе по команде или самостоятельно.

На учебных занятиях команда для изготовки может подаваться раздельно, например: «На огневую позицию шагом — марш»и затем «Заряжай». Если нужно, перед командой указывается положение для стрельбы.

93. Изготовка к стрельбе включает установку пулемета на огневой позиции, принятие положения для стрельбы и заряжание пулемета.

94. При установке пулемета на огневой позиции необходимо поворотом опор в вертикальной плоскости отгоризонтировать станок с обеспечением требуемой высоты линии огня. При этом в зависимости от состояния грунта передняя опора станка закрепляется сошником или клыками.

При стрельбе с грунта средней плотности (глина, дерн) необходимо поворотом рукоятки отстопорить сошник, повернуть его вперед до упора и закрепить поворотом рукоятки. Нажатием на опору углубить сошник в грунт и осадить лапы задних опор до врезания их ребер в грунт.

При стрельбе с твердого грунта (мерзлый грунт, асфальт) установить переднюю опору на клыки, откинув их от сошника вниз. При откидывании клыков сошник необходимо придерживать от самопроизвольного опускания. При затруднении углубления в грунт обоих клыков допускается забивание в грунт одного клыка.

Справа от станка устанавливается на грунт коробка с лентой, снаряженной патронами.

В связи с тем что лапы задних опор при стрельбе вследствие отката перемещаются по грунту назад, необходимо следить за тем, чтобы за задними лапами не было препятствий для их отката.

Проверить возможности наведения пулемета в заданном секторе поворотом люльки в вертикальной и горизонтальной плоскостях, при необходимости установить ограничители по горизонту.

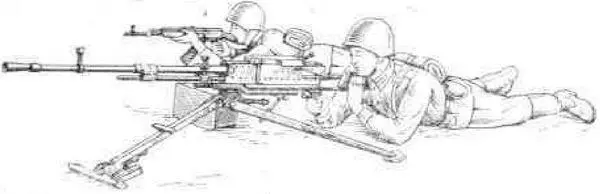

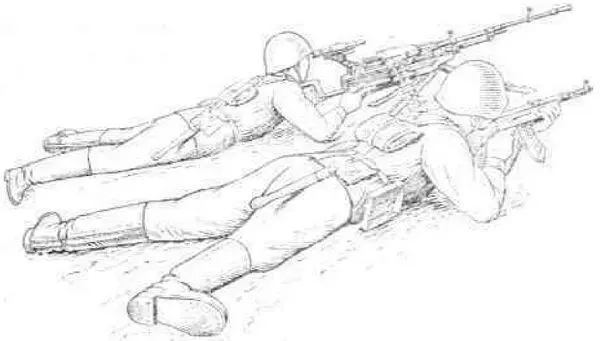

95. Для принятия положения для стрельбы лежа надо: наводчику стать сзади пулемета, быстро принять положение лежа в направлении стрельбы без напряжения корпуса, локти упереть в грунт так, чтобы они не скользили, ноги свободно вытянуть, слегка раскинув их в стороны носками наружу; помощнику наводчика лечь с правой стороны от наводчика несколько впереди от него, чтобы удобно было вкладывать ленту в приемное окно пулемета и помогать наводчику в ведении огня; кроме того, быть готовым к немедленному открытию огня из автомата (рис. 79).

а

б
