68. После стрельбы четырьмя одиночными выстрелами определяется кучность боя и положение средней точки попадания.

69. Кучность боя признается нормальной, если все четыре пробоины (или три при одной оторвавшейся) вмещаются в круг диаметром 20 см. Если кучность расположения пробоин не удовлетворяет этому требованию, то стрельба повторяется. При повторном неудовлетворительном результате стрельбы пулемет отправить в ремонтную мастерскую.

70. Если кучность пробоин нормальная, определяется средняя точка попадания (рис. 66) и ее положение относительно контрольной точки.

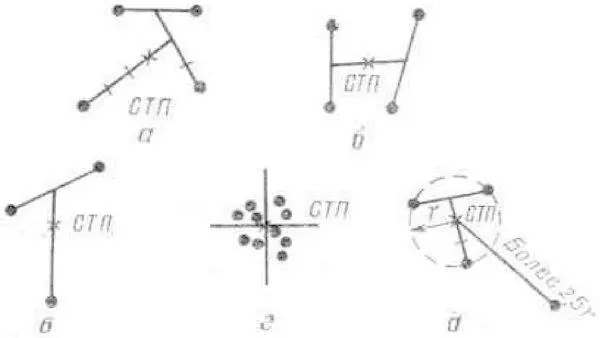

Рис. 66. Определение средней точки попадания (СТП):

а, б — по четырем пробоинам; в — по трем пробоинам; г — по десяти пробоинам; д — определение оторвавшейся пробоины

Для определения средней точки попадания по четырем пробоинам нужно:

— соединить прямой линией две какие-либо пробоины и расстояние между ними разделить пополам;

— полученную точку деления соединить с третьей пробоиной и расстояние между ними разделить на три равные части;

— точку деления, ближайшую к первым двум пробоинам, соединить с четвертой пробоиной и расстояние между ними разделить на четыре равные части.

Точка деления, ближайшая к первым трем пробоинам, и будет средней точкой попадания четырех пробоин.

Среднюю точку попадания можно определить и таким способом: соединить пробоины попарно, затем соединить середины обеих прямых и полученную линию разделить пополам; точка деления и будет средней точкой попадания.

Если четыре пробоины не вмещаются в круг диаметром 20 см, то среднюю точку попадания разрешается определять по трем более кучно расположенным пробоинам при условии, что четвертая пробоина удалена от средней точки попадания трех пробоин больше, чем на 2,5 радиуса круга, в который вмещаются эти три пробоины.

Средняя точка попадания по трем пробоинам определяется так же, как и по четырем пробоинам, но за среднюю точку попадания принимается точка, отстоящая на два деления от третьей пробоины.

Бой пулемета одиночными выстрелами считается нормальным, если средняя точка попадания совпала с контрольной точкой или отклонилась от нее в любую сторону не более чем на 12 см.

Если средняя точка попадания отклонилась от контрольной точки не более чем на 12 см, то положение марки оптического прицела не изменяется и дальнейшая стрельба производится автоматическим огнем.

Если средняя точка попадания отклонилась от контрольной более чем на 12 см, необходимо переместить соответственно прицельную марку оптического прицела.

71. По окончании проверки боя пулемета одиночными выстрелами производится проверка боя автоматическим огнем, при этом пулеметчик производит две очереди, исправляя при необходимости наводку после каждой очереди. Для исправления наводки пулемета механизмы наведения открепляются, а затем вновь закрепляются.

Бой пулемета признается нормальным, если не менее восьми пробоин вмещаются в круг диаметром 60 см и средняя точка попадания при этом отклоняется от контрольной не более чем на 8 см в любую сторону.

72. Средняя точка попадания при стрельбе автоматическим огнем определяется следующим способом:

— сверху или снизу отсчитывается половина пробоин и отделяется (мелом, цветным карандашом) горизонтальной линией;

— таким же порядком отсчитывается половина пробоин справа или слева и отделяется вертикальной линией; Точка пересечения горизонтальной и вертикальной линий определяет положение средней точки попадания.

73. Если при проверке боя пулемета средняя точка попадания отклонилась от контрольной точки в какую-либо сторону более чем на 8 см, то соответственно этому необходимо сместить прицельную марку оптического прицела на величину отклонения СТП, вращая маховички прицела вверх (вниз) и вправо (влево). После этого поставить шкалу углов прицеливания на деление «4», а шкалу боковых поправок — на «0», предварительно ослабив винты шкал барабанчиков.

Для смещения прицельной марки по высоте или по направлению отвинтить на 1–1,5 оборота винты и, вращая маховичок в направлении, указанном стрелкой, сместить на величину отклонения СТП, отсчитывая перемещение по делениям, нанесенным на пояске шкалы (каждое деление соответствует 5 см на дальность 100 м). После этого завинтить винты.

После изменения положения прицельной марки при необходимости стрельба повторяется автоматическим огнем.

Если пулемет не удается привести к нормальному бою, он направляется в ремонтную мастерскую.

74. Проверка боя запасного ствола проводится автоматическим огнем по окончании проверки боя основного ствола по тем же правилам.

При этом устанавливаются шкалы прицела, записанные в формуляре пулемета. Бой пулемета считается нормальным, если СТП отклонилась от КТ в любую сторону не более чем на 10 см.

Если СТП отклонилась более чем на 10 см, то необходимо сместить марку прицела на величину отклонения СТП, вращая маховички прицела.

Фактическое положение шкал прицела после пристрелки пулемета с запасным стволом записать в формуляр.

75. После приведения пулемета к нормальному бою с оптическим прицелом производится выверка механического прицела.

Для выверки механического прицела необходимо:

— освободить рукоятки зажима механизмов наведения;

— навести пулемет по оптическому прицелу с установкой марки прицела на деление «4», а механизма боковых поправок — на «0» в точку прицеливания ТНО на мишени, установленной на дальности 100 м, и закрепить механизмы наведения станка;

— установить целик механического прицела на деление «0», а прицел (хомутик целика) — на деление «4» и, наблюдая через механический прицел, переместить мушку до совмещения линии визирования механического прицела с точкой наведения механического прицела ТНМ на мишени.

При изменении высоты мушки на один полный оборот линия визирования поднимется (опустится) на 6 см на дальности 100 м, а при смещении мушки в сторону на 0,5 мм линия визирования сместится влево (вправо) на 4 см.

76. Для ведения стрельбы из дотов для пулеметов НСВ-12,7 монтируются специальные установки.

Установка 6У10 (рис. 67) стационарно монтируется на штыре амбразуры П-31 дота, установка 6У11 (рис. 68) закрепляется болтами в амбразуре дот — 4.
