Станок крепится в установке с помощью проушины на кронштейне основания.

77. Углы наведения:

— по вертикали — установки 6У10 — ±13°, установки 6У11 — ±7°;

— по горизонту — установки 6У10 — ±16°, установки 6У11 — от +22 до -19°.

Время закрепления пулемета в установке — 1 мин. Охлаждение ствола водяное, через специальную воронку без отделения ствола от пулемета.

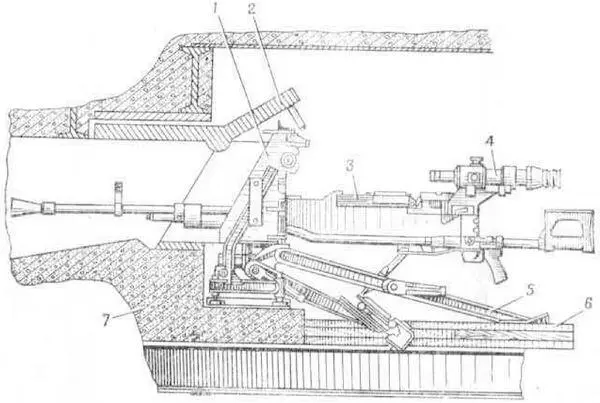

Рис. 67.Установка 6У10 с пулеметом:

1 — установка 6У10; 2 — откидная заслонка дота; 3 — пулемет; 4 — оптический прицел; 5 — станок; 6 — стол; 7 — дот

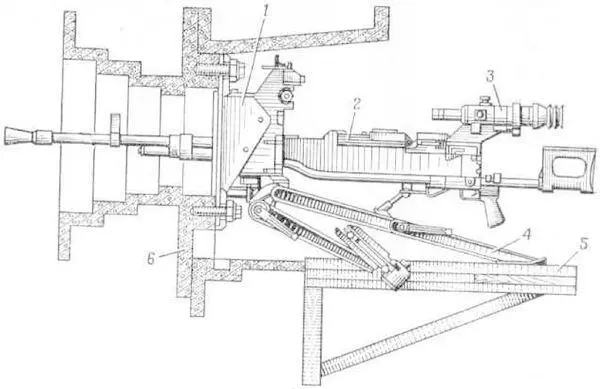

Рис. 68.Установка 6У11 с пулеметом:

1 — установка 6У11; 2 — пулемет; 3 — оптический прицел; 4 — станок; 5 — стол; 6 — дот

78. Для ведения стрельбы из пулемета по воздушным целям на боевой машине устанавливается специальная зенитная установка (рис. 69).

Зенитная установка обеспечивает круговой обстрел при вертикальных углах наведения пулемета от -5 до +75° по воздушным целям на наклонных дальностях до 1500 м, по наземным целям — до 2000 м. Установка состоит из люльки с противооткатным устройством, вилки, рукояток горизонтального и вертикального наведения, уравновешивающего механизма, магазина для размещения ленты с патронами, лентосборника и зенитного прицела.

Люлька предназначена для установки пулемета. На люльке расположены: механизм взвода пулемета с рукояткой, зубчатый сектор, коробка прицела, рычаг спуска пулемета, магазин-лентоулавливатель.

Люлька стопорится стопором, расположенным с левой стороны на вилке.

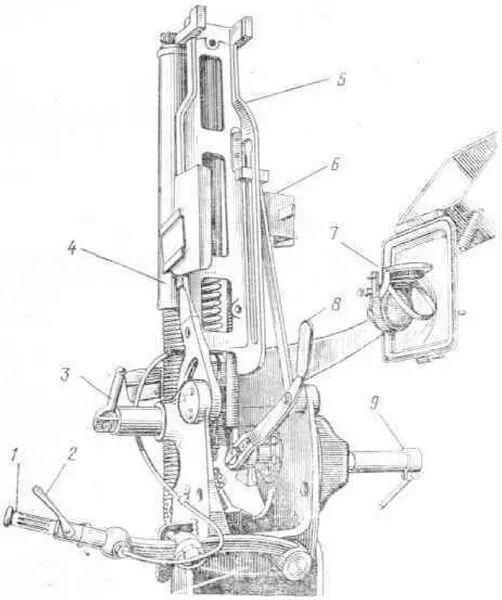

Рис. 69.Зенитная установка:

1 — рукоятка наведения по горизонтали; 2 — клавиша спуска затворной рамы с боевого взвода; 3 — стопор люльки; 4 — уравновешивающий механизм; 5 — люлька; 6 — кронштейн крепления магазина — коробки; 7 — прицел К10-Т; 8 — рычаг постановки затворной рамы на боевой взвод; 9 — рукоятка вертикального наведения

Вилка служит для установки люльки. В вилке имеется цилиндрический станок, который устанавливается в гнездо, фиксируется в нем от проворота болтом и зажимается винтом.

Наведение и торможение установки в горизонтальной плоскости осуществляется рукояткой. Для торможения установки необходимо рукоятку снять со стопора и нажать на нее вниз. На рукоятке расположена клавиша спускового механизма.

Приводом вертикального наведения являются зубчатый сектор на люльке и маховичок с шестерней, расположенные с правой стороны установки. Опускание или подъем люльки обеспечивается вращением маховика за рукоятку.

На рукоятке маховика установлена клавиша тормоза маховика. При поджатии клавиши к рукоятке включается тормоз, удерживающий пулемет в направлении цели.

Уравновешивающий механизм предназначен для уравновешивания качающейся части установки в вертикальной плоскости и состоит из двух пружин, установленных на телескопических штоках, соединенных с люлькой и вилкой.

79. Зенитный пулемет устанавливается в направляющих пазах люльки и соединяется с люлькой чекой. Взведение затворной рамы на боевой взвод осуществляется рукояткой взвода, расположенной над пулеметом с правой стороны. При отводе рукоятки в заднее крайнее положение подвижные части пулемета становятся на боевой взвод. Спуск затворной рамы с боевого взвода осуществляется спусковым рычагом при нажатии на клавишу.

Для прицеливания при стрельбе из зенитного пулемета по воздушным целям используется коллиматорный прицел К10-Т, а по наземным целям — механический прицел пулемета.

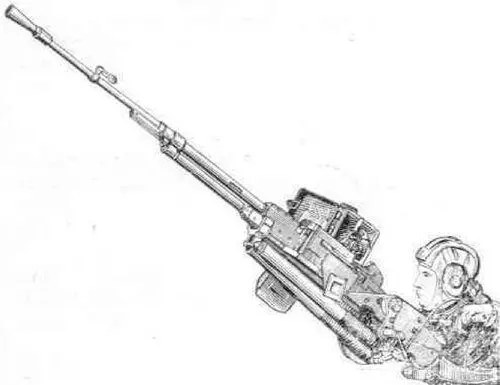

Рис. 70.Зенитная установка в боевом положении

80. Зенитная установка может находиться в одном из двух положений: боевом или походном.

В боевом положении (рис. 70) установка повернута вперед и расчехлена, магазин установлен, лента заложена в приемник, люлька расстопорена, предохранитель поставлен в положение «ОГ».

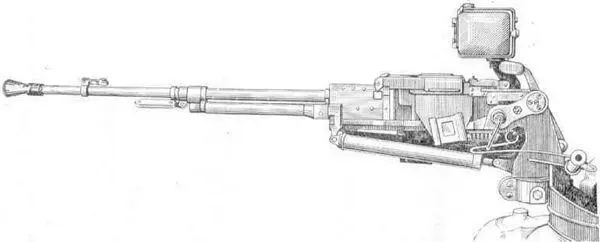

Рис. 71.Зенитная установка в походном положении

В походном положении (рис. 71) предохранитель поставлен в положение «ПР», установка повернута назад, люлька застопорена, магазин снят, установка зачехлена.

81. Зенитный прицел К10-Т(рис. 72) предназначен для стрельбы по воздушным целям и состоит из корпуса, светофильтра и оптической системы.

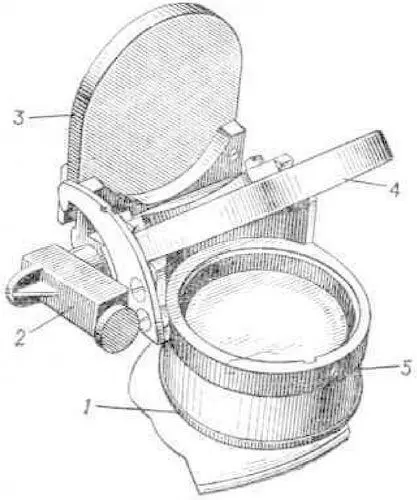

Рис. 72.Зенитный прицел К10-Т:

1 — корпус; 2 — рычаг переключения светофильтра; 3 — светофильтр; 4 — отражатель; 5 — проточка

Корпус прицела имеет круговую проточку для крепления в коробке и проточку для крепления патрона подсветки.

Светофильтр установлен на корпусе прицела и может принимать два положения: вертикальное и горизонтальное. Установка светофильтра в одно из этих положений определяется яркостью освещения цели и производится рычагом переключения светофильтра.

Оптическая система прицела (рис. 73) состоит из светофильтра, отражателя, объектива, зеркала и сетки. Сетка состоит из перекрестия с делениями и двух колец.

Свет от цели падает на сетку прицела. Зеркало, объектив и отражатель направляют изображение сетки в сторону глаза стреляющего. Стреляющему изображение сетки кажется вынесенным вперед, т. е. в ту сторону, откуда в дневное время освещается сетка.

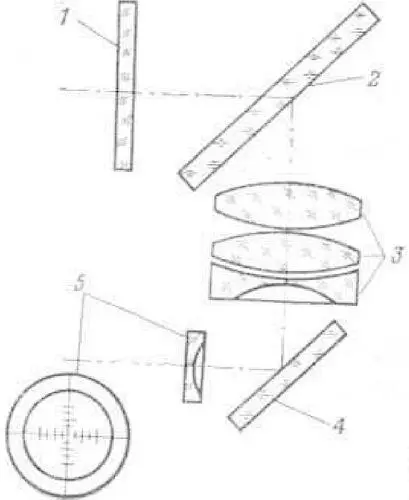

Рис. 73.Оптическая система прицела:

1 — светофильтр; 2 — отражатель; 3 — объектив; 4 — зеркало; 5 — сетка

При стрельбе по цели, находящейся на ярко освещенном фоне, применяется откидной светофильтр. В других случаях стрельбы светофильтр отключается.

Цена делений на перекрестии: малого — 0-10, большого — 0-20. Угловая величина радиуса: малого кольца сетки — 0-80, большого кольца — 1-20.

Прицел устанавливается в коробке и закрепляется накидкой и хомутиком. Коробка закрывается крышкой с герметическим уплотнением.
