Владимир Хохлов - Вооружение германской артиллерии

Лафет 105- мм легкого орудия обр. 40 состоит из верхнего и нижнего станков, колесного хода и щитового прикрытия. Механизмы наведения собраны на верхнем станке. Подъемный механизм — секторный. Поворотный механизм состоит из укрепленного на верхнем станке червяка и находящегося в зацеплении с ним червячного сектора, неподвижно закрепленного на нижнем станке.

Нижний станок — одноярусный коробчатый. Ход — подрессоренный с независимой «параллелограмной» подвеской колес (типа Бофорс).

Щит укреплен на верхнем станке и при горизонтальной наводке вращается вместе с ним.

При переходе в походное положение орудию придется максимальный угол возвышения, и сопло крепится к хоботовой части нижнего станка.

В боекомплекте орудия имеются выстрелы со снарядом кумулятивного действия обр. 39 для борьбы с танками на дальностях до 1500 м и с гаубичной гранатой обр. 41 для стрельбы по живым целям. В случае необходимости можно вести стрельбу по живым целям и снарядами обр. 39. Выстрелы, сброшенные с самолета, являются пригодными, если на них не обнаружено никаких повреждений.

В применяемой для этих выстрелов гильзе (в связи с указанным выше расположением ударного механизма) капсюльная втулка помещается в боковой стенке гильзы, близ ее фланца. При выстреле изготовленное из пластмассы дно гильзы вылетает и дает возможность части пороховых газов выйти назад через сопло, укрепленное на клине затвора.

Основные данные пушки

Калибр 105 мм

Длина ствола (с казенником и соплом) 1902 мм

Длина нарезной части 798 мм

Начальная крутизна нарезов 10° 19′

Крутизна нарезов у дула 15°

Вес снаряда обр. 39 11,75 кг

Вес гранаты обр. 41 14,8 кг

Вес заряда 2,98 кг

Давление пороховых газов 1850 кг/см²

Начальная скорость снаряда обр. 39 380 м/сек

Начальная скорость гранаты обр. 41 335 м/сек

Вертикальный обстрел –15° +40°

Горизонтальный обстрел 80°

Наибольшая дальность стрельбы гранатой обр. 41 6000 м

Нормальная длина каморы для гранаты обр. 41 481 мм

Нормальный объем каморы для гранаты обр. 41 5,4 дм³

Вес в боевом положении 388 кг

В немецких таблицах стрельбы для этого орудия (H. Dv. 119/161 A) приводится схема опасной зоны при стрельбе (фиг. 7). Одновременно указывается, что участок позади сопла является опасным на расстоянии несколько сот метров вследствие отбрасывания камней вылетающими газами. Орудийному расчету рекомендуется при стрельбе закрывать уши ватой.

105-мм легкое орудие обр. 42 [8] Старый индекс L. G. 2. Rh. (10,5 cm L. G. 42) представляет собой реактивную систему фирмы Рейнметалл. Длина ствола орудия вместе с соплом и казенником ориентировочно равна 17–18 калибрам; высота линии огня — около 1 м .

В походном положении ствол орудия (со стoроны сопла) крепится к станинам лафета трубчатого сечения. Спереди он скрепляется стяжкой со станком лафета.

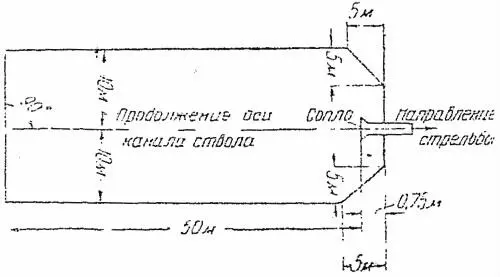

Фиг. 7 Схема опасной зоны при стрельбе из 105- мм легкого орудия обр. 40.

Орудие имеет двойной щит и колесный ход с резиновой ошиновкой.

В зимних условиях орудие можно перевозить на санях в разобранном виде. Разборка и сборка осуществляются орудийным расчетом.

На фиг. 8 показана реактивная система, установленная на санях, а на фиг. 9 — на специальных лыжах.

Основными преимуществами систем типа ДРП является простота конструкции и легкий вес, который в 2–4 раза меньше, чем у обычных систем, имеющих такую же дульную энергию. Однако наряду с этими положительными сторонами системы ДРП обладают рядом недостатков. Из них следует упомянуть: наличие опасной зоны позади сопла, в связи с чем требуются специальные меры предосторожности; демаскирующее действие пороховых газов, выходящих из сопла; сильный звук выстрела, вследствие которого требуется принятие специальных мер для: предохранения ушей орудийного расчета; низкий коэффициент использования заряда, ведущий к увеличению веса боеприпасов и к повышению расхода пороха.

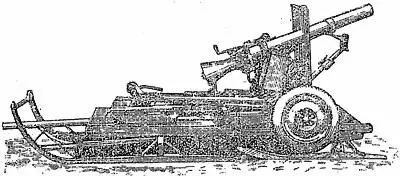

Фиг. 8. 105- мм легкое орудие обр. 42 на санях.

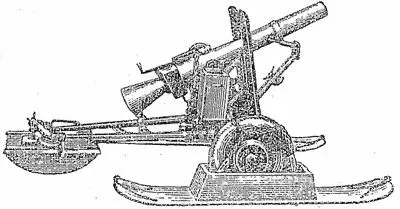

Фиг. 9. 105- мм легкое орудие обр. 42 на лыжах.

К концу первой мировой войны основными орудиями германской тяжелой артиллерии были:

105- мм пушка обр. 17 (10 cm K. 17),

150- мм пушка обр. 16 (15 cm K. 16),

150- мм удлиненная тяжелая полевая гаубица обр. 13 (lg. s. F. H. 13),

211- мм удлиненная мортира (lg. 21 cm Mrs.)

Кроме этих орудий, имелись 283- мм гаубицы, 305- мм и 420- мм мортиры и некоторые другие тяжелые системы.

По Версальскому договору Германии было разрешено иметь только 22 тяжелых орудия (для вооружения крепости Кенигсберг), однако то обстоятельство, что перечисленные системы состоят на вооружении в германской артиллерии и в настоящее время (в качестве орудий, дополнительных к основным), показывает, что Германия удалось сохранить материальную часть тяжелой артиллерии в значительно большем количестве.

Основными орудиями германской тяжелой артиллерии к началу войны с Советским Союзом были следующие системы, разработанные после войны 1914–1918 гг.:

105- мм тяжелая пушка обр. 18 (s. 10 cm K. 18),

150- мм пушки обр. 18 и 39 (15 cm K. 18 u. 39),

150- мм тяжелая полевая гаубица обр. 18 (s. F. Н. 18),

211- мм мортира обр. 18 (21 cm Mrs. 18).

Эти системы состоят на вооружении германской армии и в настоящее время.

Кроме перечисленных систем, в германской армии используется ряд других тяжелых пушек и гаубиц как собственно германских, так и принадлежавших оккупированным Германией странам (305- мм мортира Шкода, 420- мм мортиры, 615- мм мортиры и др.). Данные об этих системах приведены в приложении I.

Сравнительные данные основных орудий германской тяжелом артиллерии 1918 г. и периода 1941 — 43 гг. приведены в табл. 5 и 6. Эти данные показывают, что новые орудия германской тяжелой артиллерии имеют по сравнению со старыми большую дальнобойность и большой угол горизонтального обстрела, причем они тяжелее старых систем не только по абсолютному, но также и по относительному весу, характеризуемому коэфициентом использования металла.

Таблица 5

¹ Здесь и ниже данные в числителе относятся к пушке механической тяги, в знаменателе — к пушке конной тяги.
