Впадина въ верхней части коробки (26) предназначена для помѣщенiя отражателя (21), который при своей работѣ выходитъ своими концами черезъ небольшiя отверстiя ( h ) и ( i ), вырѣзанныя съ лѣвой стороны въ вышеупомянутомъ каналѣ, служащемъ направляющею для личинки.

На верхней части ствольной коробки (26) находится цапфа магазина ( u ). Отверстuе ( c ) для отражателя находится съ правой стороны, а нѣсколько ниже съ каждой стороны имѣются прорѣзы, по которымъ ходитъ ручка (38) для перваго заряжанiя.

СПУСКОВАЯ СКОБА.

Спусковая скоба (39) и боковыя накладки (22) несутъ спусковой механизмъ и служатъ рукояткой при стрѣльбѣ.

КРЫШКА.

Ствольная коробка (26) прикрывается крышкою (13), въ которой помѣщается подающiй механизмъ.

КОРОБКА ШЕСТЕРНИ.

Въ коробкѣ (61) заключается механизмъ главной (возвратной) пружины. Крючекъ спереди служитъ для ея прикрѣпленiя къ ствольной коробкѣ (26) посредствомъ штифта (65).

ПРИВОДНЫЙ ШТОКЪ.

Приводный штокъ состоитъ изъ поршня (79), изъ зубчатой рейки (72) и ударника (50). Зарубка ( e ) для спуска находится на нижней плоской поверхности рейки (72) близъ ея задняго конца. Ударникъ (50) насаживается на выступъ ( m ), къ которому онъ прикрѣпляется при помощи чеки (47). Рейка (72) и поршень (79) соединяются посредствомъ чеки (75).

БОЕВАЯ ЛИЧИНКА.

Боевая личинка (37) цилиндрическая. Она снабжена 4 боевыми выступами ( g ), принимающими на себя давленiе газовъ при выстрѣлѣ, а внутри снабжена винтовою нарѣзкою, въ которую ввинчивается подающiй шипъ (31). Пазъ въ нижней части личинки сдѣланъ для выступа ( m ) на рейкѣ (72). Оба выбрасывателя (45) находятся въ двухъ продольныхъ впадинахъ, вырѣзанныхъ въ наружной поверхности личинки. Переднiй срезъ личинки снабженъ углубленiемъ для шляпки гильзы. Вѣнчикъ личинки снабженъ выемкою для передняго конца отражателя (21).

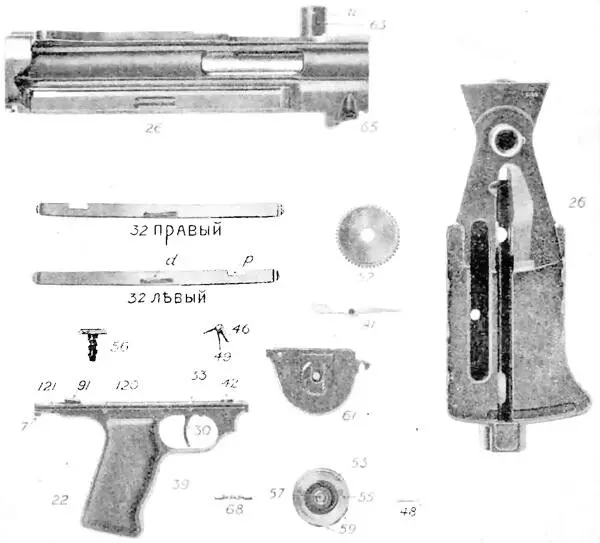

ТАБЛИЦА 3. Части пулемета: группа ствольной коробки, главная пружина и спусковой механизмъ.

ПОДАЮЩIЙ ШИПЪ.

Подающiй шипъ (31) снабженъ винтовою нарѣзкою, соотвѣтствующей такой же на боевой личинкѣ (37). Онъ снабженъ 4 ведущими выступами, соотвѣтствующими по формѣ и положенiю боевымъ выступамъ ( g ) боевой личинки. Верхнiй изъ этихъ ведущихъ выступовъ, черезъ посредство подающаго рычага (34), приводитъ въ движенiе подающiй механизмъ.

ПОДАЮЩIЙ РЫЧАГЪ.

Подающiй рычагъ (34) одѣтъ и вращается на цапфѣ магазина ( u ). Онъ удерживается на мѣстѣ благодаря защелкѣ (66). Болѣе узкая часть его, изогнутая на подобiе пальца, снабжена въ нижней своей части глубокимъ вырѣзомъ, который во время работы сцѣпляется съ шипомъ (31). Въ болѣе широкой части рычага сдѣлано окно ( p ), черезъ которое патроны изъ магазина переводятся въ патронникъ.

Магазинная защелка или подающая собачка (35), ея шпенекъ, ея пружина (36), шпенекъ ( q ) послѣдней и упоръ собачки находятся на подающемъ рычагѣ (34).

СОБАЧКИ МАГАЗИНА.

Установленныя собачки (28) и (29) помѣщены внутри крышки (13) и находятся под давленiемъ пружины (27), прижимающей ихъ къ магазину.

ГЛАВНАЯ ПРУЖИНА.

Главная пружина (55) находится въ коробкѣ (53), вставленной въ шестерню (52) и все прикрывается коробкой (61).

Одинъ конецъ главной пружины (55) держится заклепками (59), а друной прикрѣпденъ къ муфточкѣ (57), на цапфѣ (56). Шестерня (52) сцѣпляется внутри коробки (61) «собачкою» (46) (на шпилькѣ 48), нажимаемой пружиной (49).

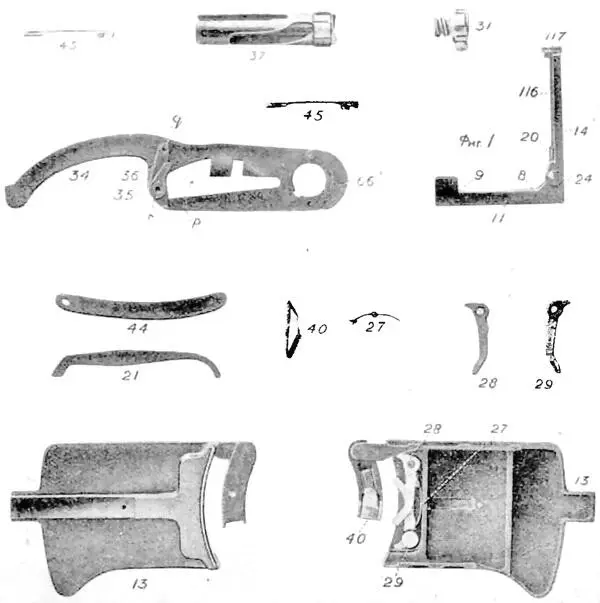

ТАБЛИЦА 4. Части пулемета: подающiй механизмъ, боевая личинка, выбрасыватели и отражатель.

СПУСКОВОЙ МЕХАНИЗМЪ.

Спусковой крючекъ (30), защищенный спусковою скобою (39) и держащiйся на шпилькѣ (33), сцѣпляется со спускомъ (91) и коробкой пружины спуска (42), внутри котораго находится пружина (41).

РУЧКА ДЛЯ ПЕРВАГО ЗАРЯЖАНIЯ.

Ручка (38) для перваго заряжанiя сцѣпляется съ приводнымъ штокомъ черезъ прорѣзь въ рейкѣ (72). Она двигается въ узкой продольной щели коробки (26). Ручку для перваго заряжанiя можно вставлять и употреблять, по желанiю, съ правой или лѣвой стороны.

ПРЕДОХРАНИТЕЛЬ.

Предохранитель (32) представляетъ собою узкую скользящую пластинку, служащую предохранителемъ и закрывающую отъ пыли продольную щель, по которой двигается ручка (38) для перваго заряжанiя. Когда ручка (38) заходитъ въ вырѣзъ предохранителя ( f ), то она на «предохранительномъ» взводѣ. Выступъ предохранителя ( d ) служитъ упоромъ для большого пальца стрѣлка.

Приклады имѣются «ружейные» и «рукоятко-образные».

РУЖЕЙНЫЙ ПРИКЛАДЪ.

Состоитъ изъ затылка (1), двухъ затылочныхъ винтовъ (2) и самаго приклада (3); хвостового винта (4) и втулки (5). Перечисленныя части составляютъ одно цѣлое, которое не разбирается.

РУКОЯТКО-ОБРАЗНЫЙ ПРИКЛАДЪ.

Состоитъ изъ рукоятки (92), резервуара (93) для масла, головки (94) резервуара, смазывающей щетки (95) и втулки рукоятки (96).

ОБЩIЯ ЗАМѢЧАНIЯ.

Соединенiе коробки со стволомъ обезпеичвается шилькой (68). Далѣе соединительная линiя проходитъ черезъ коробку шестерни (61) до передняго конца спусковой скобы съ ручкой (39); затѣмъ черезъ спусковую скобу до прикладной защелки (7), помѣщающейся въ соотвѣтствующей выемкѣ задней части спусковой скобы. Когда прикладъ защелкнутъ позади ствольной коробки (26), то ружье прочно собрано.

Магазинъ, изъ котораго патроны подаются въ патронникъ, состоитъ изъ чаши (43), къ которой приклепано, посредствомъ заклепокъ (69), кольцо переводчика патроновъ (51) съ распорками (70). Стѣнки магазинной чаши (43) съ внутренней стороны снабжены гнѣздами, удерживающими патроны на опредѣленномъ разстоянiи другъ отъ друга; съ наружной же стороны у стѣнки магазинной чаши имѣется такое же число соотвѣтственныхъ выступовъ, сцѣпляющихся съ собачкой (35) и съ собачками (28) и (29). Магазинная чаша (43) вращается около магазинной втулки (58); на послѣдней она удерживается посредствомъ крышки (67), приклепанной къ втулкѣ заклепками (54).

Магазинная втулка (58) одѣта на цапфу ( u ) съ чекою (63). Магазинная защелка (62) входитъ, подъ дѣйствiемъ пружины (60), подъ выступъ внутри цапфы ( u ), а также въ зарубки, сдѣланныя въ кольцѣ (51) и магазинной чашѣ (43).

На фиг. 1 пулеметъ изображенъ въ заряженномъ и взведенномъ видѣ. Если нажать на спусковой крючекъ (30) и его придерживать въ такомъ положенiи, то происходитъ слѣдующее:
