Силою глвной пружины (55), дѣйствующей посредствомъ шестерни (52) и зубчатой рейки (72), поршневой штокъ (79) посылается впередъ, увлекая за собою боевую личинку (37).

Переднiй край личинки (37), встречая на своемъ пути патронъ, посылаетъ послѣднiй впередъ въ патронникъ.

Боевые выступы ( g ) в заднемъ концѣ боевой личинки (37) выходятъ изъ своихъ ведущихъ выемокъ въ пространство ствольной коробки (26) или такъ называемую запирающуяся камору. Боевая личинка (37) теперь можетъ свободно повернуться и запереть камору, что совершается дѣйствiемъ выступа ( m ) на стѣнки паза въ боевой личинкѣ. Боевая личинка закрывается позади патрона въ патронникѣ, между тѣмъ какъ выбрасыватели (45) захватываютъ край стрѣлянной гильзы.

При движенiи впередъ боевой личинки и выступа, магазинъ держится на мѣстѣ магазинной собачкой (29).

Подающiй шипъ (31), находящiйся въ боевой личинкѣ (37), отводитъ подающiй рычагъ (34) вправо.

Личинка запираетъ камору, а ударникъ (50) двигается впередъ для произведенiя новаго выстрѣла.

По произведенiи выстрѣла въ механизмѣ ружья дѣйствiя никакого не происходитъ до тѣхъ поръ, пока пуля не достигаетъ газоваго отверстiя ( a ) въ стволѣ (76).

Во время прохода пули отъ газоваго отверстiя ( a ) до конца дула незначительная часть пороховыхъ газовъ выходитъ, черезъ отверстiе ( a ), въ чашечку регулятора (84), гдѣ остаются твердыя частички пороховыхъ газовъ. Очищенный такимъ образомъ газъ проникаетъ черезъ соотвѣтствующiя отверстiя въ регуляторѣ и газовой каморѣ (82) и, расширяясь, давитъ на головку поршня (79).

Силою газовъ поршень отбрасывается назадъ и въ это время происходитъ слѣдующее:

Движенiе поршня (79) передается, при посредствѣ зубчатой рейки (72), шестернѣ (52), которая при этомъ заводитъ главную пружину (55).

Выступъ ( m ) на зубчатой рейкѣ ударника, дѣйствуя на стѣнки винтового паза въ боевой личинки (37), поворачиваетъ послѣднюю настолько, чтобы открыть ее, послѣ чего увлекаетъ съ собою личинку назадъ.

Выбрасыватели (45) извлекаютъ стрѣлянную гильзу, которая выбрасывается отражателем (21), благодаря подающему шипу (31), ударяющему объ ея конецъ.

Подающiй шипъ (31), увлекаемый боевою личинкою (37) и дѣйствующiй при этомъ на боковыя стѣнки паза съ нижней стороны подающаго рычага (34), отводитъ рычагъ влѣво, чѣмъ изъ магазина очередной патронъ подводится подъ направляющую пружину — переводчикъ (40) и въ пазъ, имѣющiйся въ верхней части коробки (26).

Подающая собачка (35), увлекаемая рычагомъ (34), дѣйствуя на соотвѣтствующiй наружный выступъ стѣнки магазинной чаши (43), поворачиваетъ магазинъ въ уголъ, требуемый для подачи слѣдующаго патрона. Магазинъ удерживается собачками (28) и (29) и не двигается при движенiи впередъ остальныхъ частей.

Только что сказанное происходитъ подъ дѣйствiемъ силы удара газовъ о поршень. Эта сила израсходована, когда приводный штокъ съ боевою личинкою останавливается у втулки (5) для приклада, послѣ чего начинается движенiе его впередъ, пока не опорожнится магазинъ. Тогда движенiе останавливается въ моментъ закрыванiя пустой каморы личинкою.

Если во время стрѣльбы отустить спусковой крючекъ, то стрѣльба прiостанавливается, причемъ пулеметъ заряженъ и взведенъ, нажатiемъ на спусковой крючокъ стрѣльба возобновляется.

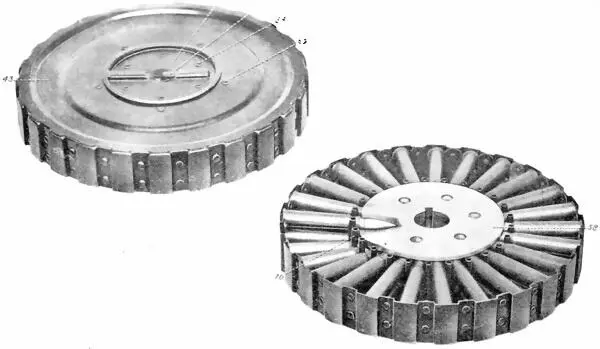

ТАБЛИЦА 5. Общiй видъ магазина.

Хотя пулеметъ и можно начать разбирать при любомъ положенiи механизма, лучше по возможности слѣдить за тѣмъ, чтобы магазинъ былъ передъ разборкой удаленъ, патронникъ опорожненъ, а ручка для перваго заряженiя отаежена впередъ до крайняго своего предѣла. Если слѣдовать этому указанiю, то при сборкѣ пулемета не будет надобности въ новомъ регулированiи главной пружины или иной какой-либо части механизма.

Для разборки пулемета слѣдуетъ черезъ пазъ въ задней части спусковой скобы острiемъ пули нажать на прикладную защелку (7) и отвести ее впередъ; одновременно надо повернуть прикладъ вверхъ налѣво, послѣ чего онъ снимается назадъ. Такимъ образомъ снимаются части, показанныя на табл. 6 фиг. 1, 2, 3, 4, 5, которыя далѣе разбирать не слѣдуетъ.

Далѣе нажимая на спусковой крючекъ (30) табл. 1, можно снять спусковую скобу (39) табл. 1, оттягивая ее назадъ. Этимъ удаляется весь спусковой механимъ.

Опустить коробку (61) съ шестернею внизъ для освобожденiя зубчатой рейки (72).

Откинуть назадъ ручку (38) до конца прорѣзи для нея и снять ее.

Удалить приводный штокъ и боевую личинку, вынимая ихъ назадъ изъ коробки.

Оттолкнуть назадъ острiемъ пули шпильку (68), повернуть коробку вверхъ и налѣво и отвернуть ее отъ ствола.

Поступивъ вышеизложеннымъ образомъ, мы разобрали пулеметъ на группы частей, переименованныхъ выше. Далѣе слѣдуетъ описанiе детальной разборки каждой группы.

ГРУППА СТВОЛА.

ГРУППА СТВОЛА.

Группу эту лучше совсѣмъ не разбирать. Если однако это окажется необходимымъ, то винты, прикрѣпляющiе затылокъ и втулку приклада к самому прикладу легко отвертываются.

ГРУППА СТВОЛЬНОЙ КОРОБКИ.

Отодвинуть подающiй рычагъ (34) вправо и снять (назадъ) крышку (13) подающаго механизма.

КРЫШКА СТВОЛЬНОЙ КОРОБКИ И ПОДАЮЩАГО МЕХАНИЗМА.

Собачка магазина (28) и (29) и пружина-переводчикъ (40) острiемъ пули легко удаляются отъ крышки ствольной коробки и подающаго механизма. Эти части показаны на табл. 4, гдѣ онѣ видны внутри крышки ствольной коробки и подающаго механизма.

ПРИЦѢЛЬНОЕ ПРИСПОСОБЛЕНIЕ.

Прицѣльное приспособленiе можетъ быть снято съ крышки ствольной коробки и подающаго механизма удаленiемъ винта основанiя прицѣла (11).

ПОДАЮЩIЙ РЫЧАГЪ.

Для удаленiя подающаго рычага (Табл. 4 фиг. 34, 35, 36, 66) надо откинуть защелку (66), послѣ чего рычагъ снимается съ цапфы магазин (табл. 3 u ). Подающая собачка (35) и пружина (36) къ нему удаляются съ подающаго рычага приподниманiемъ ихъ со шпилекъ ( r и q ). Защелку подающаго рычага (66) снимать не слѣдуетъ.

ОТРАЖАТЕЛЬ.

(Табл. 4, фиг. 44, 21). Острiемъ пули надо приподнять и вынуть покрышку отражателя (44) и отражатель (21).

ПРЕДОХРАНИТЕЛИ.

Предохранители (табл. 3, фиг. 32) можно вынуть изъ ствольной коробки острiемъ пули. Шарнирный штифтъ для коробки шестерни (65) и чеку цапфы (63) разбирать не слѣдуетъ.

КОРОБКА ШЕСТЕРНИ.

Оттолкнуть впередъ, снять замыкающую шпильку коробки (табл. 3 фиг. 68) и отцѣпить коробку шестерни (61) съ шарнирнаго штифта (65) коробки. Этимъ закончена разборка частей группы ствольной коробки.

ГРУППА ГЛАВНОЙ ПРУЖИНЫ.
