Рис. 67. Задний фонарь, выключатель стоп-сигала: 1 — кронштейн; 2 — фонарь задний; 3 — лампа (ГОСТ 2023-75); 4 — лампа (ГОСТ 2023-75); 5 — пластина; 6 — винт М6х10; 7 — шайба ф6 (пл.); 8 — шайба ф6 (звезд.); 9 — винт М4х20; 10 — шайба ф4 (звезд.); 11 — гайка М4; 12 — выключатель; 13 — пружина; 14 — выключатель.

Рис. 68. Генератор, приборы зажигания и указателей поворота: 1 — генератор; 2 — болт М4х20; 3 — шайба ф4 (звезд.); 4 — гайка М4; 5 — дроссель; 6 — пружина; 7 — конденсатор (ГОСТ 5.171-75); 8 — прерыватель указателей поворота; 10 — болт М6х14; 11 — шайба ф6 (звезд.); 12 — гайка М6; 13 — провод высокого напряжения с подавительным сопротивлением; 14 — свеча; 15 — коммутатор; 16 — болт М6х16; 17 — шайба ф7 (звезд.); 18 — болт специальный; 20 — шайба ф5 (пл.); 21 — шайба ф5 (пруж.); 22 — болт М5х16.

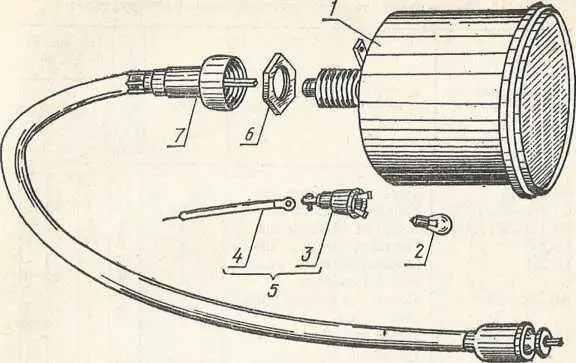

Рис. 69. Спидометр: 1 — спидометр; 2 — лампа (Гост 2023-75); 3 — патрон; 4 — провод патрона; 5 — патрон; 6 — гайка M18x1,5.

70. Что входит в ходовую часть мотоцикла?

К ходовой (экипажной) части мотоцикла относится рама, задняя подвеска, передняя вилка, органы управления, седло, колеса, элементы оперения, подставка, подножки, багажник и т. п.

71. Какие основные функции рамы мотоцикла? Как устроена рама мотоцикла MMB3.3.112?

Рама является одним из основных узлов мотоцикла. Она соединяет и фиксирует в определенном положении все узлы и детали мотоцикла, организуя таким образом единую функциональную систему. Рама воспринимает нагрузку от массы водителя, пассажира и перевозимого на мотоцикле багажа, воспринимает тяговое усилие от заднего колеса, усилия, возникающие при торможении мотоцикла, а также усилия, возникающие в передней вилке и в задней подвеске при преодолении мотоциклом дорожных препятствий.

На мотоцикле MMB3.3.112 применена одинарная, закрытого типа рама, сваренная из стальных труб. Устройство рамы показано на рис. 70.

Рис. 70. 1 — рама; 2 — амортизатор; 3 — валик подножки; 4 — подставка; 5 — шплинт; 6 — ось подставки: 7 — подставка; 8 — пружина; 9 — рама; 10 — гайка; 11 — шайба; 12 — гайка; 13 — болт; 14 — болт; 15 — шайба; 16 — шайба; 17 — тяга; 18 — гайка; 19 — тяга; 20 — маятник; 21 — труба подножки; 22 — шплинт; 23 — реактивная тяга; 24 — болт; 25 — маятник; 26 — сайлент-блок; 27 — гайка; 28 — шайба; 29 — ось маятника; 30 — втулка распорная; 31 — труба подножки; 32 — валик подножки; 33 — шайба упорная; 34 — проушина подножки; 35 — шплинт; 36 — шайба; 37 — ось подножки; 38 — болт; 39 — шайба; 40 — шайба; 41 — зажим .

Одинарной рама называется потому, что от рулевой колонки к задней ее части идет один верхний и один нижний стержни в виде одной трубы. Закрытой такая рама называется потому, что передняя ее часть представляет собой замкнутый контур. На мотоцикле MMB3-3.112 он образован четырьмя трубами передней части рамы.

В рулевой колонке рамы на двух упорных шариковых подшипниках 740905 установлена передняя вилка с передним колесом, а к косынкам задней части рамы присоединяется маятниковая вилка (маятник) 20 (см. рис. 70), в пазах которой крепится на оси заднее колесо. Перья маятника связаны с подседельной частью рамы посредством гидравлических амортизаторов 2 с витыми цилиндрическими пружинами. Рама содержит ряд кронштейнов и других устройств для крепления к ней остальных агрегатов и узлов мотоцикла: двигателя, топливного бака, элементов системы впуска и выпуска, приборов электрооборудования, седла, инструментальных ящиков, подножек и т. д.

72. Можно ли заменить раму мотоцикла MMB3.3.115 рамой мотоцикла MMB3.3.112?

Рама мотоцикла MMB3.3.112 не может быть использована для мотоцикла MMB3.3.115 и других предыдущих моделей минских мотоциклов, так как имеет значительные отличия в узлах соединения маятника с рамой, в устройстве привода заднего тормоза, в конструкции крепления реактивного устройства заднего тормоза, в способе крепления седла и его фиксации, в узле крепления глушителя шума выпуска отработавших газов.

Установка узлов мотоцикла MMB3.3.112 на раму MMB3.3.115 не рекомендуется. При переделке ее трудно выдержать требуемую точность.

73. Как устранить неисправности рамы мотоцикла MMB3.3.112?

1. Перекос рамы. Чаще всего рама перекашивается в передней части. В подавляющем большинстве случаев это является результатом падений, сильных боковых ударов или езды с большой скоростью по плохим дорогам с неисправными подвесками переднего или заднего колеса. Перекос рамы проявляется в том, что сложно выдержать прямолинейное движение мотоцикла — приходится постоянно «доворачивать» руль, или водитель вынужден смещаться поперек седла. При движении по мокрым или скользким дорогам мотоцикл с перекошенной рамой «уводит» в одну и ту же сторону, при торможении часто возникает юз заднего колеса с заносом мотоцикла в какую-либо одну сторону.

Как же выявить перекос рамы? Если смотреть на мотоцикл сзади (лучше при движении мотоцикла), будет заметно, что колеса находятся в разных плоскостях и идут не «в след». При этом наблюдается явление, подобное изображенному на рис. 71, б, в.

Рис. 71. Взаимное расположение колес: а — колеса расположены в одной плоскости; б — колеса расположены в разных (параллельных) плоскостях; в — колеса перекошены .

Перекос рамы легко обнаружить и проверкой расположения колес мотоцикла с помощью ровной доски длиной 2 м, имеющей в средней части вырез для охвата центральной подвески. Для этого в раму следует установить переднюю вилку с передним колесом, а заднее колесо — в маятник. Последнее устанавливают строго по оси симметрии маятника, пользуясь мерной линейкой. Правильно установленное колесо отстоит на одинаковом расстоянии от перьев маятника (при условии, что маятник не деформирован и не имеет других дефектов). Колеса (как переднее, так и заднее) следует устанавливать без шин.

Затем на ровной площадке устанавливают раму на центральную подставку и ровный край доски, прижимают в горизонтальном положении ниже рамы к ободу заднего колеса так, чтобы обод касался доски в двух точках (передняя вилка не зафиксирована, имеет возможность устанавливаться в любом положении). При этом передний обод должен или касаться доски в двух точках, или при касании одной точкой зазор между доской и ободом с другой стороны оси колеса (рис. 72, б, зазор X) должен быть в пределах 18 мм.
